Podkładka sprężysta ząbkowana Schnorr S AN 131, stal nierdzewna A2
AN 131AN 131
Zdjęcie 1 z 2
OznaczenieAN 131 · stal nierdzewna A2
Opis

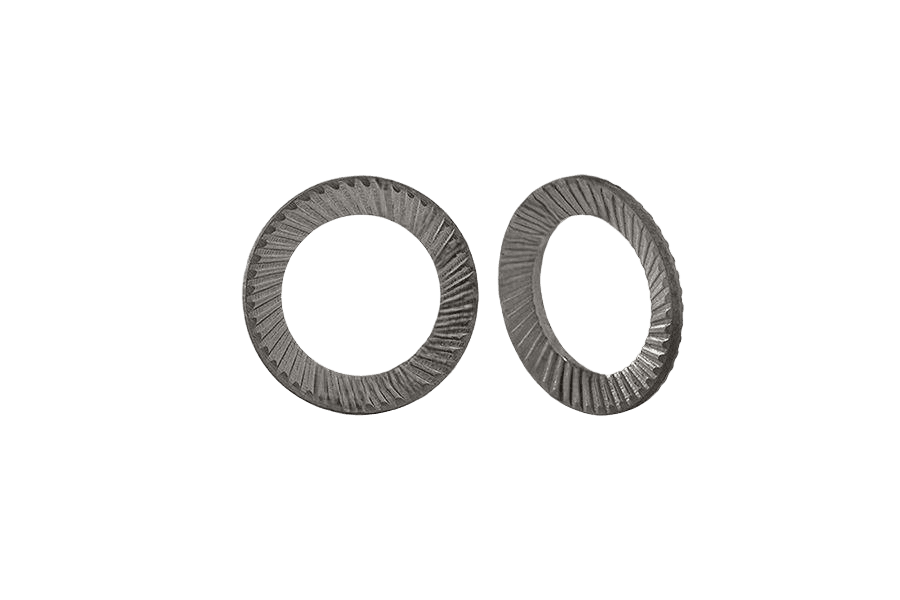

Podkładka sprężysta ząbkowana Schnorr S wg normy AN 131, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M 3 (1/8") do M27. W ofercie również w wykonaniu surowym.
Dane techniczne
14 wariantów| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 131 |
| Rodzaj | Podkładka sprężysta ząbkowana Schnorr S |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 230 g |
| Waga 1 szt | 0,23 g |
AN 131karta katalogowa
karta katalogowaPodkładka sprężysta ząbkowana Schnorr S — wymiary i warunki techniczne wg AN 131
Wymiary i warunki techniczne wg AN 131
Karta normy AN 131Wymiary (stal sprężynowa, EN 10132-4)
1,6–36| Ød(nom) | Gwint (metryczny) | Gwint (calowy) | Ød1 | Ød2 | s | h(min) | h(max) |
|---|---|---|---|---|---|---|---|
| 1,6 | M1,6 | 1,7 | 3,2 | 0,35 | 0,4 | 0,6 | |
| 2 | M2 | 2,2 | 4 | 0,35 | 0,4 | 0,6 | |
| 2,5 | M2,5 | 2,7 | 4,8 | 0,45 | 0,5 | 0,9 | |
| 3 | M3 | 1/8 | 3,2 | 5,5 | 0,45 | 0,5 | 0,9 |
| 3,5 | M3,5 | 3,7 | 6 | 0,45 | 0,55 | 0,9 | |
| 4 | M4 | 5/32 | 4,3 | 7 | 0,5 | 0,55 | 1 |
| 5 | M5 | 3/16 | 5,3 | 9 | 0,6 | 0,6 | 1,1 |
| 6 | M6 | 6,4 | 10 | 0,6 | 0,7 | 1,2 | |
| 6,35 | 1/4 | 6,7 | 9,5 | 0,6 | 0,65 | 1,2 | |
| 8 | M8 | 5/16 | 8,4 | 13 | 0,7 | 0,9 | 1,4 |
| 10 | M10 | 3/8 | 10,5 | 16 | 0,9 | 1,1 | 1,6 |
| 11,1 | 7/16 | 11,6 | 15,9 | 0,9 | 1,05 | 1,6 | |
| 12 | M12 | 13 | 18 | 1 | 1,15 | 1,7 | |
| 12,7 | 1/2 | 13,7 | 19 | 1 | 1,25 | 1,8 | |
| 14 | M14 | 15 | 22 | 1,1 | 1,35 | 2 | |
| 16 | M16 | 5/8 | 17 | 24 | 1,2 | 1,55 | 2,1 |
| 18 | M18 | 19 | 27 | 1,4 | 1,75 | 2,3 | |
| 19 | 3/4 | 20 | 30 | 1,4 | 1,9 | 2,5 | |
| 20 | M20 | 21 | 30 | 1,4 | 1,85 | 2,5 | |
| 22 | M22 | 7/8 | 23 | 33 | 1,4 | 1,95 | 2,7 |
| 24 | M24 | 25,6 | 36 | 1,6 | 2,15 | 2,9 | |
| 25,4 | 1 | 27 | 38 | 1,8 | 2,35 | 3,1 | |
| 27 | M27 | 28,6 | 39 | 1,8 | 2,35 | 3,1 | |
| 30 | M30 | 1 1/8 | 31,6 | 45 | 1,8 | 2,6 | 3,6 |
| 36 | M36 | 1 3/8 | 38 | 54 | 2,5 | 3,2 | 4,2 |
- Ød1
- średnica wewnętrzna podkładki (otwór)
- Ød2
- średnica zewnętrzna podkładki
- s
- grubość blachy podkładki
| Ød(nom) | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 6,35 | 8 | 10 | 11,1 | 12 | 12,7 | 14 | 16 | 18 | 19 | 20 | 22 | 24 | 25,4 | 27 | 30 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint (metryczny) | M1,6 | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | |||||
| Gwint (calowy) | 1/8 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 3/8 | |||||||||||
| Ød1średnica wewnętrzna podkładki (otwór) | 1,7 | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 6,7 | 8,4 | 10,5 | 11,6 | 13 | 13,7 | 15 | 17 | 19 | 20 | 21 | 23 | 25,6 | 27 | 28,6 | 31,6 | 38 |
| Ød2średnica zewnętrzna podkładki | 3,2 | 4 | 4,8 | 5,5 | 6 | 7 | 9 | 10 | 9,5 | 13 | 16 | 15,9 | 18 | 19 | 22 | 24 | 27 | 30 | 30 | 33 | 36 | 38 | 39 | 45 | 54 |
| sgrubość blachy podkładki | 0,35 | 0,35 | 0,45 | 0,45 | 0,45 | 0,5 | 0,6 | 0,6 | 0,6 | 0,7 | 0,9 | 0,9 | 1 | 1 | 1,1 | 1,2 | 1,4 | 1,4 | 1,4 | 1,4 | 1,6 | 1,8 | 1,8 | 1,8 | 2,5 |
| h(min) | 0,4 | 0,4 | 0,5 | 0,5 | 0,55 | 0,55 | 0,6 | 0,7 | 0,65 | 0,9 | 1,1 | 1,05 | 1,15 | 1,25 | 1,35 | 1,55 | 1,75 | 1,9 | 1,85 | 1,95 | 2,15 | 2,35 | 2,35 | 2,6 | 3,2 |
| h(max) | 0,6 | 0,6 | 0,9 | 0,9 | 0,9 | 1 | 1,1 | 1,2 | 1,2 | 1,4 | 1,6 | 1,6 | 1,7 | 1,8 | 2 | 2,1 | 2,3 | 2,5 | 2,5 | 2,7 | 2,9 | 3,1 | 3,1 | 3,6 | 4,2 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka sprężysta ząbkowana Schnorr S AN 131 6, stal nierdzewna A2.
- Gwint (metryczny) — oznaczenie gwintu metrycznego dobranego do danej wielkości Ø d; „-” = brak odpowiednika metrycznego dla tego rozmiaru
- Gwint (calowy) — oznaczenie gwintu calowego dobranego do danej wielkości Ø d; „-” = brak odpowiednika calowego dla tego rozmiaru
- h(min), h(max) — wysokość podkładki w stanie swobodnym (nieobciążonym)
Wymiary (stal nierdzewna A2, ISO 3506-1)
1,6–36| Ød(nom) | Gwint (metryczny) | Gwint (calowy) | Ød1 | Ød2 | s | h(min) | h(max) |
|---|---|---|---|---|---|---|---|
| 1,6 | M1,6 | 1,7 | 3,2 | 0,5 | 0,55 | 0,75 | |
| 2 | M2 | 2,2 | 4 | 0,5 | 0,55 | 0,75 | |
| 2,5 | M2,5 | 2,7 | 4,8 | 0,5 | 0,55 | 0,95 | |
| 3 | M3 | 1/8 | 3,2 | 5,5 | 0,5 | 0,55 | 0,95 |
| 3,5 | M3,5 | 3,7 | 6 | 0,7 | 0,75 | 1,15 | |
| 4 | M4 | 5/32 | 4,3 | 7 | 0,7 | 0,75 | 1,2 |
| 5 | M5 | 3/16 | 5,3 | 9 | 0,7 | 0,75 | 1,2 |
| 6 | M6 | 6,4 | 10 | 0,7 | 0,75 | 1,2 | |
| 6,35 | 1/4 | 6,7 | 9,5 | 0,7 | 0,75 | 1,2 | |
| 8 | M8 | 5/16 | 8,4 | 13 | 1 | 1,2 | 1,6 |
| 10 | M10 | 3/8 | 10,5 | 16 | 1 | 1,1 | 1,6 |
| 11,1 | 7/16 | 11,6 | 15,9 | 1,3 | 1,3 | 1,85 | |
| 12 | M12 | 13 | 18 | 1,3 | 1,3 | 1,85 | |
| 12,7 | 1/2 | 13,7 | 19 | 1,3 | 1,4 | 1,95 | |
| 14 | M14 | 15 | 22 | 1,5 | 1,65 | 2,3 | |
| 16 | M16 | 5/8 | 17 | 24 | 1,5 | 1,75 | 2,3 |
| 18 | M18 | 19 | 27 | 1,8 | 2,05 | 2,6 | |
| 19 | 3/4 | 20 | 30 | 1,8 | 2,2 | 2,6 | |
| 20 | M20 | 21 | 30 | 1,8 | 2,15 | 2,8 | |
| 22 | M22 | 7/8 | 23 | 33 | 1,8 | 2,3 | 3 |
| 24 | M24 | 25,6 | 36 | 2 | 2,35 | 3,1 | |
| 25,4 | 1 | 27 | 37 | 2,5 | 2,85 | 3,6 | |
| 27 | M27 | 28,6 | 39 | 2,5 | 2,85 | 3,6 | |
| 30 | M30 | 1 1/8 | 31,6 | 45 | 2,5 | 3,1 | 4,1 |
| 36 | M36 | 1 3/8 | 38 | 54 | 3 | 3,7 | 4,7 |
- Ød1
- średnica wewnętrzna podkładki (otwór)
- Ød2
- średnica zewnętrzna podkładki
- s
- grubość blachy podkładki
| Ød(nom) | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 6,35 | 8 | 10 | 11,1 | 12 | 12,7 | 14 | 16 | 18 | 19 | 20 | 22 | 24 | 25,4 | 27 | 30 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint (metryczny) | M1,6 | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | |||||
| Gwint (calowy) | 1/8 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 3/8 | |||||||||||
| Ød1średnica wewnętrzna podkładki (otwór) | 1,7 | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 6,7 | 8,4 | 10,5 | 11,6 | 13 | 13,7 | 15 | 17 | 19 | 20 | 21 | 23 | 25,6 | 27 | 28,6 | 31,6 | 38 |
| Ød2średnica zewnętrzna podkładki | 3,2 | 4 | 4,8 | 5,5 | 6 | 7 | 9 | 10 | 9,5 | 13 | 16 | 15,9 | 18 | 19 | 22 | 24 | 27 | 30 | 30 | 33 | 36 | 37 | 39 | 45 | 54 |
| sgrubość blachy podkładki | 0,5 | 0,5 | 0,5 | 0,5 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 1 | 1 | 1,3 | 1,3 | 1,3 | 1,5 | 1,5 | 1,8 | 1,8 | 1,8 | 1,8 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| h(min) | 0,55 | 0,55 | 0,55 | 0,55 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 1,2 | 1,1 | 1,3 | 1,3 | 1,4 | 1,65 | 1,75 | 2,05 | 2,2 | 2,15 | 2,3 | 2,35 | 2,85 | 2,85 | 3,1 | 3,7 |
| h(max) | 0,75 | 0,75 | 0,95 | 0,95 | 1,15 | 1,2 | 1,2 | 1,2 | 1,2 | 1,6 | 1,6 | 1,85 | 1,85 | 1,95 | 2,3 | 2,3 | 2,6 | 2,6 | 2,8 | 3 | 3,1 | 3,6 | 3,6 | 4,1 | 4,7 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka sprężysta ząbkowana Schnorr S AN 131 6, stal nierdzewna A2.
- Gwint (metryczny) — oznaczenie gwintu metrycznego dobranego do danej wielkości Ø d; „-” = brak odpowiednika metrycznego dla tego rozmiaru
- Gwint (calowy) — oznaczenie gwintu calowego dobranego do danej wielkości Ø d; „-” = brak odpowiednika calowego dla tego rozmiaru
- h(min), h(max) — wysokość podkładki w stanie swobodnym (nieobciążonym)
Materiał i wykończenie powierzchni
7 pozycjiStal sprężynowa (węglowa) EN 10132-4
- czernienie
- cynk mechaniczny biały wg EN ISO 4042
- fosfatowanie wg EN 12476
- niklowanie
- cynk płatkowy wg ISO 10683
Stal nierdzewna austenityczna A2, ISO 3506-1
- wg procesu (surowa)
Brąz CuSn8, EN 1654
- wg procesu (surowy)
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki podatnej stożkowej ząbkowanej S Schnorr®, wielkość nominalna 16 (na gwint M16), wykonanej ze stali sprężynowej, czerniona:
Podkładka podatna Schnorr® AN 131 - 16 - StWykonania AN 131
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka sprężysta ząbkowana Schnorr S AN 131, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Podkładka sprężysta ząbkowana Schnorr S AN 131, ocynk mechanicznystal · Cynk mechaniczny (oc. mech.) | stal · Cynk mechaniczny (oc. mech.) | — |
| Podkładka sprężysta ząbkowana Schnorr S AN 131, bez powłokistal · Bez powłoki (surowe) | stal · Bez powłoki (surowe) | — |
| Podkładka sprężysta ząbkowana Schnorr S AN 131, bez powłokistal · Bez powłoki (surowe) | stal · Bez powłoki (surowe) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
