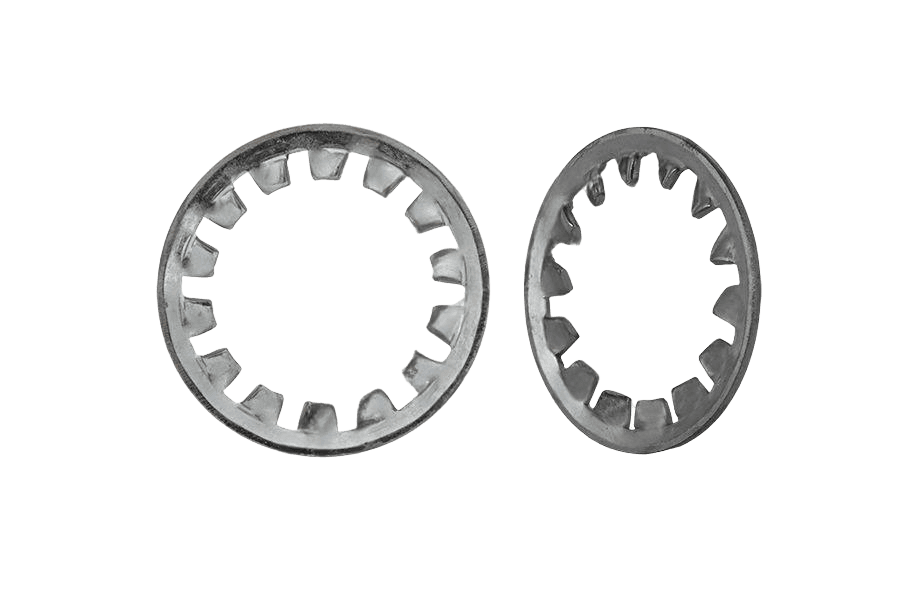

Podkładka sprężysta ząbkowana wewnętrznie DIN 6797 J, ocynk biały
DIN 6797 JDIN 6797 J
Zdjęcie 1 z 2
OznaczenieDIN 6797 J · stal · Ocynk galwaniczny biały (oc.B)
Opis
Podkładka sprężysta ząbkowana wewnętrznie wg normy DIN 6797 J, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M3 do M24.
Dane techniczne
12 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6797 J |
| Rodzaj | Podkładka sprężysta ząbkowana wewnętrznie |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 2000 szt |
| Waga opakowania | 99 g |
| Waga 1 szt | 0,05 g |
DIN 6797 Jkarta katalogowa
karta katalogowaPodkładka sprężysta ząbkowana wewnętrznie DIN 6797 J, ocynk biały — wymiary i warunki techniczne wg DIN 6797 J
Wymiary i warunki techniczne wg DIN 6797 J

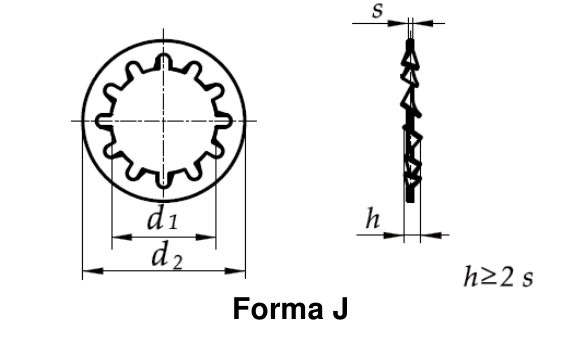

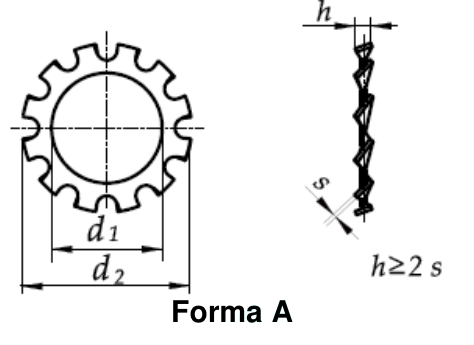

Karta normy DIN 6797 JWymiary
wszystkie wartości w mm| d(nom) | gwint | d1 | d2 | s(nom) |
|---|---|---|---|---|
| 2,2 | M2 | 2,2–2,34 | 4,2–4,5 | 0,3 |
| 2,7 | M2,5 | 2,7–2,84 | 5,2–5,5 | 0,4 |
| 3,2 | M3 | 3,2–3,38 | 5,7–6 | 0,4 |
| 3,7 | M3,5 | 3,7–3,88 | 6,64–7 | 0,5 |
| 4,3 | M4 | 4,3–4,48 | 7,64–8 | 0,5 |
| 5,3 | M5 | 5,3–5,48 | 9,64–10 | 0,6 |
| 6,4 | M6 | 6,4–6,62 | 10,57–11 | 0,7 |
| 7,4 | M7 | 7,4–7,62 | 12,07–12,5 | 0,8 |
| 8,4 | M8 | 8,4–8,62 | 14,57–15 | 0,8 |
| 10,5 | M10 | 10,5–10,77 | 17,57–18 | 0,9 |
| 13 | M12 | 13–13,27 | 19,98–20,5 | 1 |
| 15 | M14 | 15–15,27 | 23,48–24 | 1 |
| 17 | M16 | 17–17,27 | 25,48–26 | 1,2 |
| 19 | M18 | 19–19,33 | 29,48–30 | 1,4 |
| 21 | M20 | 21–21,33 | 32,38–33 | 1,4 |
| 23 | M22 | 23–23,33 | 35,38–36 | 1,5 |
| 25 | M24 | 25–25,33 | 37,38–38 | 1,5 |
| 28 | M27 | 28–28,33 | 43,38–44 | 1,6 |
| 31 | M30 | 31–31,39 | 47,38–48 | 1,6 |
- gwint
- pasujący gwint śruby
- d1
- średnica otworu wewnętrznego (zakres min–max)
- d2
- średnica zewnętrzna (zakres min–max)
| d(nom) | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| gwintpasujący gwint śruby | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| d1średnica otworu wewnętrznego (zakres min–max) | 2,2–2,34 | 2,7–2,84 | 3,2–3,38 | 3,7–3,88 | 4,3–4,48 | 5,3–5,48 | 6,4–6,62 | 7,4–7,62 | 8,4–8,62 | 10,5–10,77 | 13–13,27 | 15–15,27 | 17–17,27 | 19–19,33 | 21–21,33 | 23–23,33 | 25–25,33 | 28–28,33 | 31–31,39 |
| d2średnica zewnętrzna (zakres min–max) | 4,2–4,5 | 5,2–5,5 | 5,7–6 | 6,64–7 | 7,64–8 | 9,64–10 | 10,57–11 | 12,07–12,5 | 14,57–15 | 17,57–18 | 19,98–20,5 | 23,48–24 | 25,48–26 | 29,48–30 | 32,38–33 | 35,38–36 | 37,38–38 | 43,38–44 | 47,38–48 |
| s(nom) | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 | 0,9 | 1 | 1 | 1,2 | 1,4 | 1,4 | 1,5 | 1,5 | 1,6 | 1,6 |
Kolumna M3 odpowiada wybranemu wariantowi Podkładka sprężysta ząbkowana wewnętrznie DIN 6797 J 3,2(M3), ocynk biały.
- d(nom)wielkość nominalna podkładki (≈ Ø otworu; dobierana do Ø gwintu śruby)
- s — grubość materiału (nominalna)
- h — wysokość (sprężynowanie); h ≥ 2s
Warunki techniczne
3 pozycjeWarunki ogólne
- Norma
- DIN 522
Materiał
- stal sprężynowa wg DIN 17221 lub DIN 17222
Wykonanie
- Twardość
- hartowana, od 350 do 425 HV10
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki ząbkowanej wewnętrznie (forma J) o wielkości nominalnej 8,4, ze stali sprężynowej:
Podkładka ząbkowana DIN 6797-J-8,4-FSt
