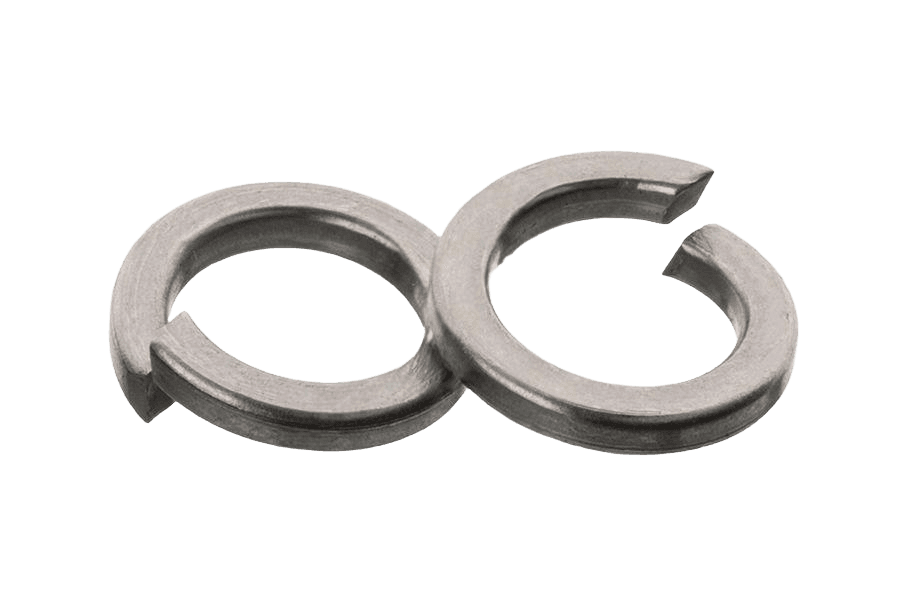

Podkładka sprężysta DIN 7980, stal nierdzewna 1.4310
DIN 7980DIN 7980
Zdjęcie 1 z 2
OznaczenieDIN 7980
Opis
Podkładka sprężysta wg normy DIN 7980. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M5 do M12. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
5 wariantów| Układ rozmiaru | gwint metryczny |
|---|---|
| Norma | DIN 7980 |
| Rodzaj | Podkładka sprężysta |
| Klasa / materiał | 1.4310 |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 377 g |
| Waga 1 szt | 0,377 g |
DIN 7980karta katalogowa
karta katalogowaPodkładka sprężysta — wymiary i warunki techniczne wg DIN 7980
Wymiary i warunki techniczne wg DIN 7980
Karta normy DIN 7980Wymiary
wszystkie wartości w mm| Pod gwint | d1(min) | d1(max) | d2(max) | s | h |
|---|---|---|---|---|---|
| M3 | 3,1 | 3,4 | 5,6 | 1 | 2 |
| M3,5 | 3,6 | 3,9 | 6,1 | 1 | 2 |
| M4 | 4,1 | 4,4 | 7 | 1,2 | 2,4 |
| M5 | 5,1 | 5,4 | 8,8 | 1,6 | 3,2 |
| M6 | 6,1 | 6,5 | 9,9 | 1,6 | 3,2 |
| M8 | 8,1 | 8,5 | 12,7 | 2 | 4 |
| M10 | 10,2 | 10,7 | 16 | 2,5 | 5 |
| M12 | 12,2 | 12,7 | 18 | 2,5 | 5 |
| M14 | 14,2 | 14,7 | 21,1 | 3 | 6 |
| M16 | 16,2 | 17 | 24,4 | 3,5 | 7 |
| M18 | 18,2 | 19 | 3,5 | 7 | |
| M20 | 20,2 | 21,2 | 4,5 | 9 | |
| M22 | 22,5 | 23,5 | 4,5 | 9 | |
| M24 | 24,5 | 25,5 | 5 | 10 | |
| M27 | 27,5 | 28,5 | 5 | 10 | |
| M30 | 30,5 | 31,7 | 6 | 12 | |
| M33 | 33,5 | 34,7 | 6 | 12 | |
| M36 | 36,5 | 37,7 | 7 | 14 | |
| M42 | 42,5 | 43,7 | 8 | 16 | |
| M48 | 49,0 | 50,5 | 8 | 16 |
- s
- bok kwadratowego przekroju (grubość materiału)
- h
- wysokość podkładki w stanie swobodnym (rozwarcie)
| Pod gwint | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 3,1 | 3,6 | 4,1 | 5,1 | 6,1 | 8,1 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 | 27,5 | 30,5 | 33,5 | 36,5 | 42,5 | 49,0 |
| d1(max) | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,5 | 10,7 | 12,7 | 14,7 | 17 | 19 | 21,2 | 23,5 | 25,5 | 28,5 | 31,7 | 34,7 | 37,7 | 43,7 | 50,5 |
| d2(max) | 5,6 | 6,1 | 7 | 8,8 | 9,9 | 12,7 | 16 | 18 | 21,1 | 24,4 | ||||||||||
| sbok kwadratowego przekroju (grubość materiału) | 1 | 1 | 1,2 | 1,6 | 1,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 3,5 | 4,5 | 4,5 | 5 | 5 | 6 | 6 | 7 | 8 | 8 |
| hwysokość podkładki w stanie swobodnym (rozwarcie) | 2 | 2 | 2,4 | 3,2 | 3,2 | 4 | 5 | 5 | 6 | 7 | 7 | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 16 | 16 |
Kolumna M5 odpowiada wybranemu wariantowi Podkładka sprężysta DIN 7980 5,1(M5), stal nierdzewna 1.4310.
- d1 — średnica wewnętrzna (otwór pod trzpień śruby)
- d2 — średnica zewnętrzna
Warunki techniczne
2 pozycje| Materiał | stal sprężynowa wg DIN 17221 lub podobna, hartowana i odpuszczana |
|---|---|
| Twardość | 44–51 HRC (450–570 HV) |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej sprężystej o wielkości nominalnej 10:
Podkładka sprężysta 10 DIN 7980Wykonania DIN 7980
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka sprężysta DIN 7980, stal nierdzewna 1.4310to wykonanie | — | — |
| Podkładka sprężysta DIN 7980, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
