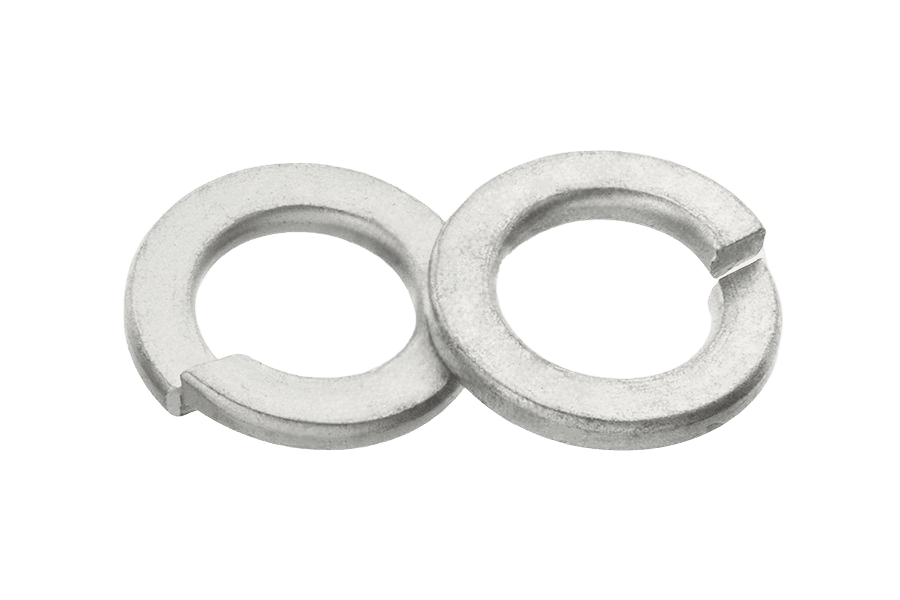

Podkładka sprężysta DIN 127 B, cynk płatkowy
DIN 127 BDIN 127 B
Zdjęcie 1 z 2
OznaczenieDIN 127 B · stal · Cynk płatkowy srebrny (fl Zn)
Opis
Podkładka sprężysta wg normy DIN 127 B, ze stali. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M6 do M24. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A4.
Dane techniczne
9 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 127 B |
| Rodzaj | Podkładka sprężysta |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 2000 szt |
| Waga opakowania | 1,59 kg |
| Waga 1 szt | 0,795 g |
DIN 127 Bkarta katalogowa
karta katalogowaPodkładka sprężysta — wymiary i warunki techniczne wg DIN 127 B
Wymiary i warunki techniczne wg DIN 127 B
Karta normy DIN 127 BWymiary
wszystkie wartości w mm| Pod gwint | d1(min) | d1(max) | d2 | s(nom) | h(max) | b |
|---|---|---|---|---|---|---|
| M2 | 2,1 | 2,4 | 4,4 | 0,5 | 1,2 | 0,9 |
| M2,5 | 2,6 | 2,9 | 5,1 | 0,6 | 1,4 | 1 |
| M3 | 3,1 | 3,4 | 6,2 | 0,8 | 1,9 | 1,3 |
| M3,5 | 3,6 | 3,9 | 6,7 | 0,8 | 1,9 | 1,3 |
| M4 | 4,1 | 4,4 | 7,6 | 0,9 | 2,1 | 1,5 |
| M5 | 5,1 | 5,4 | 9,2 | 1,2 | 2,8 | 1,8 |
| M6 | 6,1 | 6,5 | 11,8 | 1,6 | 3,8 | 2,5 |
| M7 | 7,1 | 7,5 | 12,8 | 1,6 | 3,8 | 2,5 |
| M8 | 8,1 | 8,5 | 14,8 | 2 | 4,7 | 3,0 |
| M10 | 10,2 | 10,7 | 18,1 | 2,2 | 5,2 | 3,5 |
| M12 | 12,2 | 12,7 | 21,1 | 2,5 | 5,9 | 4,0 |
| M14 | 14,2 | 14,7 | 24,1 | 3 | 7,1 | 4,5 |
| M16 | 16,2 | 17 | 27,4 | 3,5 | 8,3 | 5,0 |
| M18 | 18,2 | 19 | 29,4 | 3,5 | 8,3 | 5,0 |
| M20 | 20,2 | 21,2 | 33,6 | 4 | 9,4 | 6,0 |
| M22 | 22,5 | 23,5 | 35,9 | 4 | 9,4 | 6,0 |
| M24 | 24,5 | 25,5 | 40 | 5 | 11,8 | 7,0 |
| M27 | 27,5 | 28,5 | 43 | 5 | 11,8 | 7,0 |
| M30 | 30,5 | 31,7 | 48,2 | 6 | 14,2 | 8,0 |
| M33 | 33,5 | 34,7 | 55,2 | 6 | 14,2 | 10,0 |
| M36 | 36,5 | 37,7 | 58,2 | 6 | 14,2 | 10,0 |
| M39 | 39,5 | 40,7 | 61,2 | 6 | 14,2 | 10,0 |
| M42 | 42,5 | 43,7 | 68,2 | 7 | 16,5 | 12,0 |
| M45 | 45,5 | 46,7 | 71,2 | 7 | 16,5 | 12,0 |
| M48 | 49 | 50,5 | 75 | 7 | 16,5 | 12,0 |
| M52 | 53 | 54,50 | 83 | 8 | 18,9 | 14,0 |
| M56 | 57 | 58,5 | 87 | 8 | 18,9 | 14,0 |
| M60 | 61 | 62,5 | 91 | 8 | 18,9 | 14,0 |
| M64 | 65 | 66,5 | 95 | 8 | 18,9 | 14,0 |
| M72 | 73 | 74,5 | 103 | 8 | 18,9 | 14,0 |
| M80 | 81 | 82,5 | 111 | 8 | 18,9 | 14,0 |
| M90 | 91 | 92,5 | 121 | 8 | 18,9 | 14,0 |
- d2
- średnica zewnętrzna
- s(nom)
- nominalna grubość (przekrój) materiału
- h(max)
- maksymalna wysokość podkładki w stanie swobodnym (rozwarcie)
- b
- szerokość przekroju pierścienia
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72 | M80 | M90 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 2,1 | 2,6 | 3,1 | 3,6 | 4,1 | 5,1 | 6,1 | 7,1 | 8,1 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 | 27,5 | 30,5 | 33,5 | 36,5 | 39,5 | 42,5 | 45,5 | 49 | 53 | 57 | 61 | 65 | 73 | 81 | 91 |
| d1(max) | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 7,5 | 8,5 | 10,7 | 12,7 | 14,7 | 17 | 19 | 21,2 | 23,5 | 25,5 | 28,5 | 31,7 | 34,7 | 37,7 | 40,7 | 43,7 | 46,7 | 50,5 | 54,50 | 58,5 | 62,5 | 66,5 | 74,5 | 82,5 | 92,5 |
| d2średnica zewnętrzna | 4,4 | 5,1 | 6,2 | 6,7 | 7,6 | 9,2 | 11,8 | 12,8 | 14,8 | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 | 33,6 | 35,9 | 40 | 43 | 48,2 | 55,2 | 58,2 | 61,2 | 68,2 | 71,2 | 75 | 83 | 87 | 91 | 95 | 103 | 111 | 121 |
| s(nom)nominalna grubość (przekrój) materiału | 0,5 | 0,6 | 0,8 | 0,8 | 0,9 | 1,2 | 1,6 | 1,6 | 2 | 2,2 | 2,5 | 3 | 3,5 | 3,5 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| h(max)maksymalna wysokość podkładki w stanie swobodnym (rozwarcie) | 1,2 | 1,4 | 1,9 | 1,9 | 2,1 | 2,8 | 3,8 | 3,8 | 4,7 | 5,2 | 5,9 | 7,1 | 8,3 | 8,3 | 9,4 | 9,4 | 11,8 | 11,8 | 14,2 | 14,2 | 14,2 | 14,2 | 16,5 | 16,5 | 16,5 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 |
| bszerokość przekroju pierścienia | 0,9 | 1 | 1,3 | 1,3 | 1,5 | 1,8 | 2,5 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,0 | 6,0 | 6,0 | 7,0 | 7,0 | 8,0 | 10,0 | 10,0 | 10,0 | 12,0 | 12,0 | 12,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka sprężysta DIN 127 B 6,1(M6), cynk płatkowy.
- d1 — średnica wewnętrzna (otwór pod trzpień śruby)
Warunki techniczne
2 pozycje| Materiał | stal sprężysta FSt (wg DIN 267-26) |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
przykład zapisuPrzykład oznaczania: podkładki okrągłej sprężystej, forma B, o wielkości nominalnej 8, wykonanej ze stali sprężystej:
Podkładka sprężysta zabezpieczająca DIN 127 – B 8 - FStWykonania DIN 127 B
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka sprężysta DIN 127 B, cynk płatkowystal · Cynk płatkowy srebrny (fl Zn)to wykonanie | stal · Cynk płatkowy srebrny (fl Zn) | — |
| Podkładka sprężysta DIN 127 B, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | — |
| Podkładka sprężysta DIN 127 B, stal nierdzewna 1.4310 | — | — |
| Podkładka sprężysta DIN 127 B, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
