Podkładka stożkowa DIN 6319 D, fosfatowanie
DIN 6319 DDIN 6319 D
OznaczenieDIN 6319 D · stal · Fosfatowane
Opis
Podkładka stożkowa wg normy DIN 6319 D, ze stali. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M6 do M42.
Dane techniczne
10 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Fosfatowane |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6319 D |
| Rodzaj | Podkładka stożkowa |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 130 g |
| Waga 1 szt | 1,3 g |
DIN 6319 Dkarta katalogowa
karta katalogowaPodkładka stożkowa DIN 6319 D, fosfatowanie — wymiary i warunki techniczne wg DIN 6319 D
Wymiary i warunki techniczne wg DIN 6319 D
Karta normy DIN 6319 DUwagi

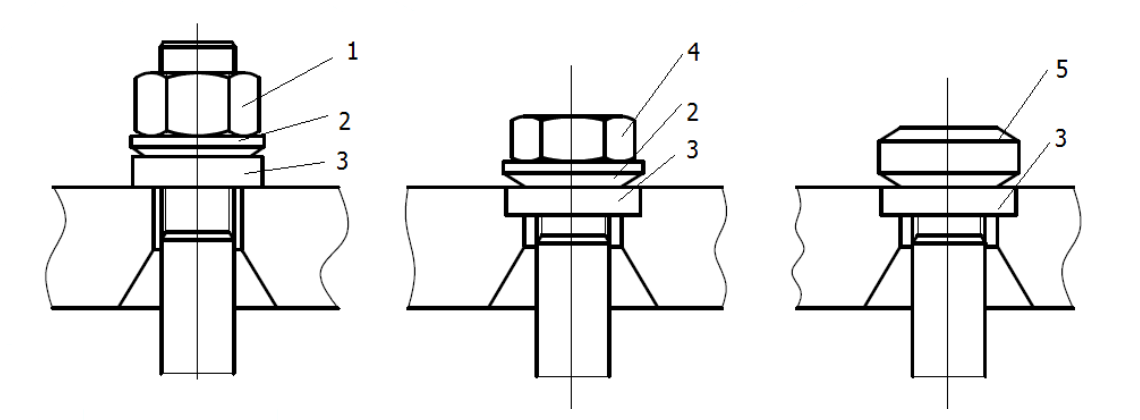

Podkładki stożkowe (odmiana D) współpracują z podkładkami kulistymi (odmiana C). Zestaw ten służy do zmniejszenia naprężeń w połączeniu śrubowym, wynikających z nierównoległości powierzchni oporowych śruby i nakrętki. Zastosowanie podkładki kulistej łącznie ze stożkową pozwala na odchylenie osi śruby do 3° względem osi złącza.
Wymiary
wszystkie wartości w mm| Pod gwint | d2(nom) | d4 | d5 | h3 |
|---|---|---|---|---|
| M6 | 7,1 | 12 | 11 | 2,8 |
| M8 | 9,6 | 17 | 14,5 | 3,5 |
| M10 | 12 | 21 | 18,5 | 4,2 |
| M12 | 14,2 | 24 | 20 | 5 |
| M14 | 16,5 | 28 | 24,8 | 5,6 |
| M16 | 19 | 30 | 26 | 6,2 |
| M20 | 23,2 | 36 | 31 | 7,5 |
| M24 | 28 | 44 | 37 | 9,5 |
| M30 | 35 | 56 | 49 | 12 |
| M36 | 42 | 68 | 60 | 15 |
| M42 | 49 | 78 | 70 | 18 |
| M48 | 56 | 92 | 82 | 22 |
- d4
- średnica zewnętrzna
- d5
- średnica gniazda stożkowego (kąt 120°)
- h3
- grubość
| Pod gwint | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(nom) | 7,1 | 9,6 | 12 | 14,2 | 16,5 | 19 | 23,2 | 28 | 35 | 42 | 49 | 56 |
| d4średnica zewnętrzna | 12 | 17 | 21 | 24 | 28 | 30 | 36 | 44 | 56 | 68 | 78 | 92 |
| d5średnica gniazda stożkowego (kąt 120°) | 11 | 14,5 | 18,5 | 20 | 24,8 | 26 | 31 | 37 | 49 | 60 | 70 | 82 |
| h3grubość | 2,8 | 3,5 | 4,2 | 5 | 5,6 | 6,2 | 7,5 | 9,5 | 12 | 15 | 18 | 22 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka stożkowa DIN 6319 D 7,1(M6), fosfatowanie.
- Pod gwint — wielkość gwintu, pod jaką dobiera się podkładkę
- d2 — średnica otworu (nominalna)

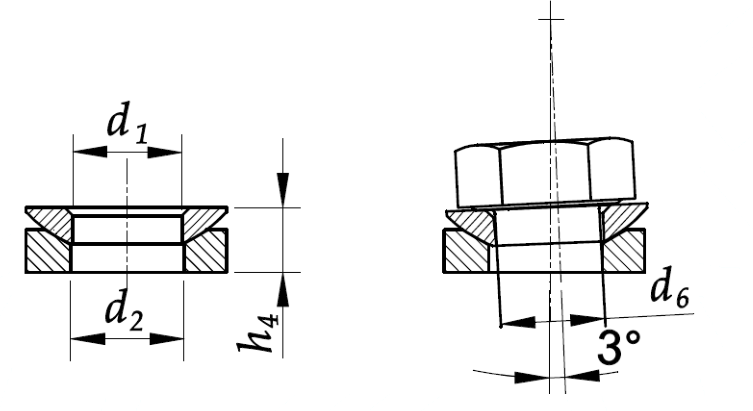

Wymiary podkładek współpracujących
wszystkie wartości w mm| Pod gwint | d1 | d2 | d6 | h4 |
|---|---|---|---|---|
| M6 | 6,4 | 7,1 | 6 | 4,2 |
| M8 | 8,4 | 9,6 | 8 | 5,6 |
| M10 | 10,5 | 12 | 10 | 6,5 |
| M12 | 13 | 14,2 | 12 | 8 |
| M14 | 15 | 16,5 | 14 | 8,5 |
| M16 | 17 | 19 | 16 | 9,6 |
| M20 | 21 | 23,2 | 20 | 11,7 |
| M24 | 25 | 28 | 24 | 16,2 |
| M30 | 31 | 35 | 30 | 19,2 |
| M36 | 37 | 42 | 36 | 23,5 |
| M42 | 43 | 49 | 42 | 29 |
| M48 | 50 | 56 | 48 | 35,5 |
- d1
- średnica nominalna podkładki kulistej (odmiana C)
- d2
- średnica nominalna podkładki stożkowej (odmiana D)
- d6
- średnica otworu przejściowego
- h4
- przybliżona wysokość zabudowanego zestawu C + D
| Pod gwint | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica nominalna podkładki kulistej (odmiana C) | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| d2średnica nominalna podkładki stożkowej (odmiana D) | 7,1 | 9,6 | 12 | 14,2 | 16,5 | 19 | 23,2 | 28 | 35 | 42 | 49 | 56 |
| d6średnica otworu przejściowego | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| h4przybliżona wysokość zabudowanego zestawu C + D | 4,2 | 5,6 | 6,5 | 8 | 8,5 | 9,6 | 11,7 | 16,2 | 19,2 | 23,5 | 29 | 35,5 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka stożkowa DIN 6319 D 7,1(M6), fosfatowanie.
- Pod gwint — wielkość gwintu połączenia
Warunki techniczne
3 pozycje| Materiał | stal — według ustaleń |
|---|---|
| Utwardzanie powierzchniowe | (0,2 + 0,2) mm — 450 HV1 |
| Hartowanie | (550 + 100) HV10 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki stożkowej o wielkości nominalnej 16,5:
Podkładka stożkowa DIN 6319 – D16,5
