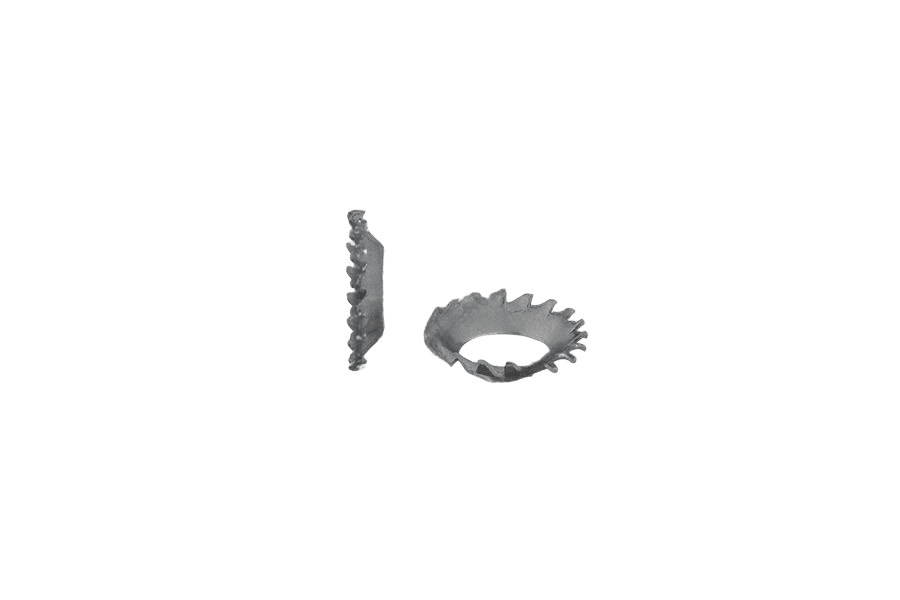

Podkładka wachlarzowa stożkowa DIN 6798 V, ocynk biały
DIN 6798 VDIN 6798 V
Zdjęcie 1 z 2
OznaczenieDIN 6798 V · stal · Ocynk galwaniczny biały (oc.B)
Opis
Podkładka wachlarzowa stożkowa wg normy DIN 6798 V, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Ząbki wgryzają się w powierzchnię i zabezpieczają połączenie przed luzowaniem.
Dostępny asortyment: w rozmiarach od M6 do M12.
Dane techniczne
4 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6798 V |
| Rodzaj | Podkładka wachlarzowa stożkowa |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 290 g |
| Waga 1 szt | 0,29 g |
DIN 6798 Vkarta katalogowa
karta katalogowaPodkładka wachlarzowa stożkowa DIN 6798 V, ocynk biały — wymiary i warunki techniczne wg DIN 6798 V

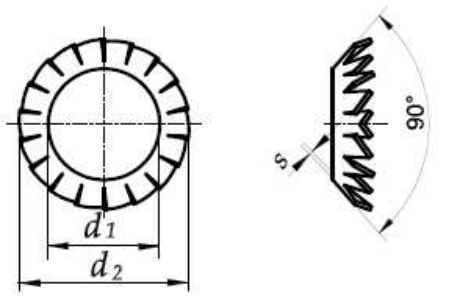

Wymiary i warunki techniczne wg DIN 6798 V
Karta normy DIN 6798 VWymiary
wszystkie wartości w mm| Pod gwint | d1(min) | d1(max) | d2 | s(nom) |
|---|---|---|---|---|
| M2 | 2,2 | 2,34 | 4,2 | 0,2 |
| M2,5 | 2,7 | 2,84 | 5,1 | 0,2 |
| M3 | 3,2 | 3,38 | 6 | 0,2 |
| M3,5 | 3,7 | 3,88 | 7 | 0,25 |
| M4 | 4,3 | 4,48 | 8 | 0,25 |
| M5 | 5,3 | 5,48 | 9,8 | 0,3 |
| M6 | 6,4 | 6,62 | 11,8 | 0,4 |
| M8 | 8,4 | 8,62 | 15,3 | 0,4 |
| M10 | 10,5 | 10,77 | 19 | 0,5 |
| M12 | 13 | 13,27 | 23 | 0,5 |
| M14 | 15 | 15,27 | 26,2 | 0,6 |
- d2
- średnica zewnętrzna, wartość orientacyjna (oznaczona ~ w karcie źródłowej)
- s(nom)
- nominalna grubość blachy podkładki
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 |
| d1(max) | 2,34 | 2,84 | 3,38 | 3,88 | 4,48 | 5,48 | 6,62 | 8,62 | 10,77 | 13,27 | 15,27 |
| d2średnica zewnętrzna, wartość orientacyjna (oznaczona ~ w karcie źródłowej) | 4,2 | 5,1 | 6 | 7 | 8 | 9,8 | 11,8 | 15,3 | 19 | 23 | 26,2 |
| s(nom)nominalna grubość blachy podkładki | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka wachlarzowa stożkowa DIN 6798 V 6,4(M6), ocynk biały.
- Pod gwint — rozmiar gwintu śruby/wkrętu współpracującej z podkładką (dnom = d1(min))
- d1(min), d1(max) — średnica wewnętrzna otworu podkładki
Warunki techniczne
3 pozycje| Warunki ogólne | DIN 522 |
|---|---|
| Materiał | Stal sprężynowa DIN 17221 lub DIN 17222 |
| Wykonanie | Hartowana od 350 do 425 HV10 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki sprężystej stożkowej wachlarzowej, uzębionej zewnętrznie forma V, o wielkości nominalnej 8,4, ze stali sprężynowej:
Podkładka wachlarzowa DIN 6798 - V - 8,4 - FSt
