Podkładka wachlarzowa wewnętrzno-zewnętrzna DIN 6798 DD, ocynk biały
DIN 6798 DDDIN 6798 DD

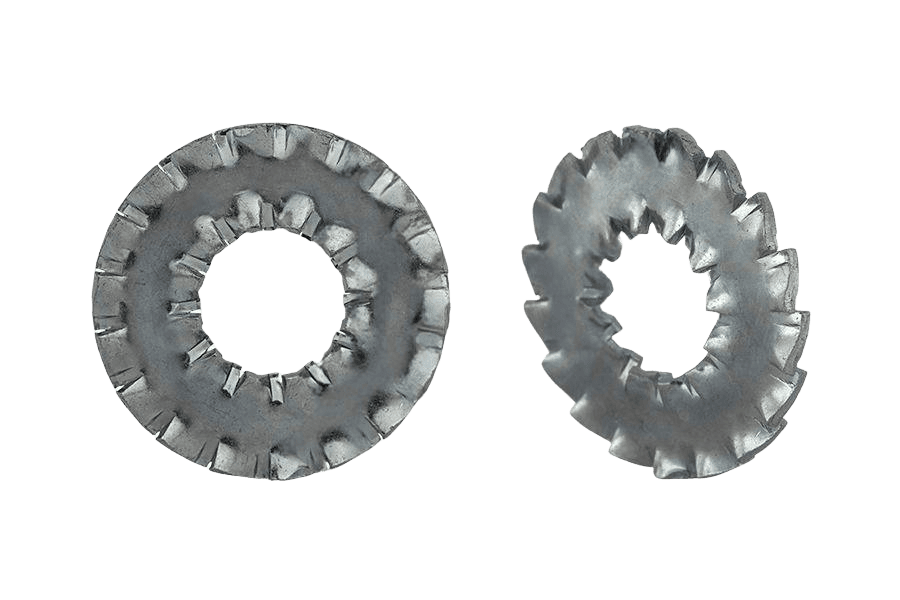

Zdjęcie 1 z 2
OznaczenieDIN 6798 DD · stal · Ocynk galwaniczny biały (oc.B)
Dane techniczne
7 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6798 DD |
| Rodzaj | Podkładka wachlarzowa wewnętrzno-zewnętrzna |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 1,12 kg |
| Waga 1 szt | 1,12 g |
DIN 6798 DDkarta katalogowa
karta katalogowaPodkładka wachlarzowa wewnętrzno-zewnętrzna DIN 6798 DD, ocynk biały — wymiary i warunki techniczne wg DIN 6798 DD
Wymiary i warunki techniczne wg DIN 6798 DD
Karta normy DIN 6798 DDWymiary
wszystkie wartości w mm| d(nom) | Gwint | d1 | d2 | s |
|---|---|---|---|---|
| 3 | M3 | 3,2 | 12 | 0,5 |
| 4 | M4 | 4,3 | 15 | 0,7 |
| 4 | M4 | 4,3 | 18 | 0,8 |
| 5 | M5 | 5,3 | 15 | 0,8 |
| 5 | M5 | 5,3 | 18 | 0,8 |
| 5 | M5 | 5,5 | 20 | 1 |
| 6 | M6 | 6,5 | 18 | 0,8 |
| 6 | M6 | 6,5 | 20 | 1 |
| 6 | M6 | 6,5 | 22 | 1 |
| 8 | M8 | 8,5 | 22 | 1 |
| 8 | M8 | 8,5 | 26 | 1 |
| 10 | M10 | 10,5 | 26 | 1 |
| 10 | M10 | 10,5 | 30 | 1,2 |
| 12 | M12 | 12,5 | 30 | 1,2 |
| 12 | M12 | 12,5 | 32 | 1,2 |
| 14 | M14 | 14,5 | 32 | 1,4 |
| 14 | M14 | 14,5 | 35 | 1,4 |
| 16 | M16 | 16,5 | 35 | 1,4 |

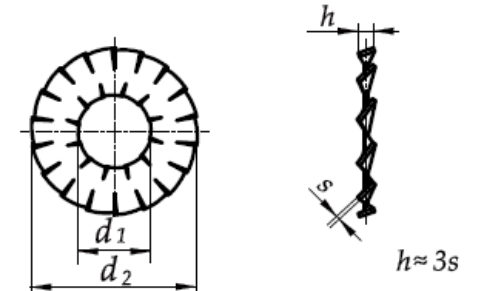

- d1
- średnica otworu (tolerancja H14)
- d2
- średnica zewnętrzna (tolerancja h16)
- s
- grubość materiału (blachy)
| d(nom) | 3 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint | M3 | M4 | M4 | M5 | M5 | M5 | M6 | M6 | M6 | M8 | M8 | M10 | M10 | M12 | M12 | M14 | M14 | M16 |
| d1średnica otworu (tolerancja H14) | 3,2 | 4,3 | 4,3 | 5,3 | 5,3 | 5,5 | 6,5 | 6,5 | 6,5 | 8,5 | 8,5 | 10,5 | 10,5 | 12,5 | 12,5 | 14,5 | 14,5 | 16,5 |
| d2średnica zewnętrzna (tolerancja h16) | 12 | 15 | 18 | 15 | 18 | 20 | 18 | 20 | 22 | 22 | 26 | 26 | 30 | 30 | 32 | 32 | 35 | 35 |
| sgrubość materiału (blachy) | 0,5 | 0,7 | 0,8 | 0,8 | 0,8 | 1 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 |
- d(nom)wielkość nominalna, równa średnicy gwintu śruby
- h — wysokość podkładki (h ≈ 3s), niewymiarowana
Warunki techniczne
2 pozycje| Materiał | stal sprężynowa wg DIN 17221 lub DIN 17222 |
|---|---|
| Wykonanie | hartowana, twardość 350–425 HV10 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki sprężystej wachlarzowej uzębionej wewnętrznie i zewnętrznie, forma DD, o wielkości nominalnej 8,4, ze stali sprężynowej:
Podkładka wachlarzowa DIN 6798 - DD - 8,4 - FSt
