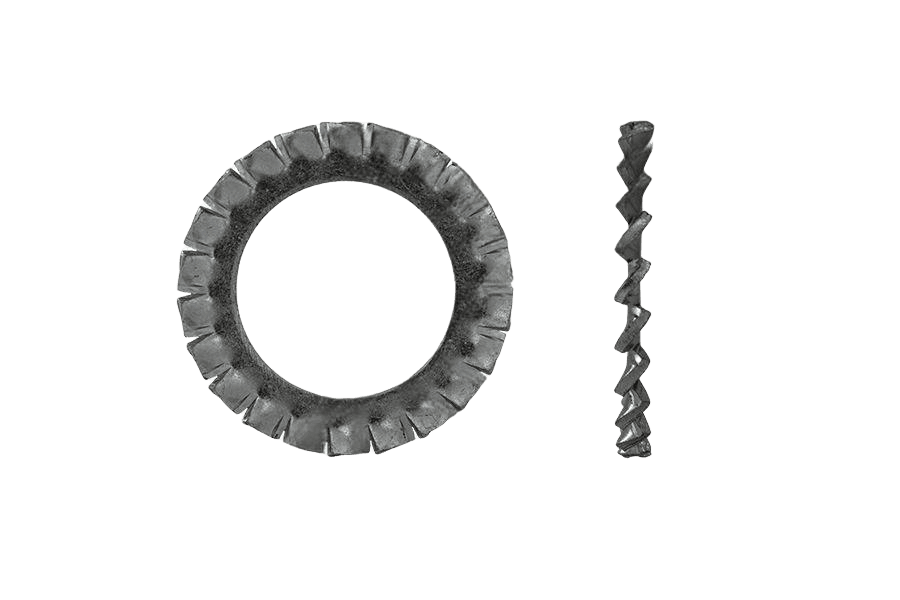

Podkładka wachlarzowa zewnętrzna DIN 6798 A, stal nierdzewna A2
DIN 6798 ADIN 6798 A
OznaczenieDIN 6798 A · stal nierdzewna A2
Opis
Podkładka wachlarzowa zewnętrzna wg normy DIN 6798 A, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Ząbki wgryzają się w powierzchnię i zabezpieczają połączenie przed luzowaniem.
Dostępny asortyment: w rozmiarach od M4 do M16. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A4.
Dane techniczne
7 wariantów| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6798 A |
| Rodzaj | Podkładka wachlarzowa zewnętrzna |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 130 g |
| Waga 1 szt | 0,13 g |
DIN 6798 Akarta katalogowa
karta katalogowaPodkładka wachlarzowa zewnętrzna — wymiary i warunki techniczne wg DIN 6798 A
Wymiary i warunki techniczne wg DIN 6798 A
Karta normy DIN 6798 AWymiary
wszystkie wartości w mm| Pod gwint | d1(min) | d1(max) | d2(min) | d2(max) | s(nom) |
|---|---|---|---|---|---|
| M2 | 2,2 | 2,34 | 4,2 | 4,5 | 0,3 |
| M2,5 | 2,7 | 2,84 | 5,2 | 5,5 | 0,4 |
| M3 | 3,2 | 3,38 | 5,7 | 6 | 0,4 |
| M3,5 | 3,7 | 3,88 | 6,64 | 7 | 0,5 |
| M4 | 4,3 | 4,48 | 7,64 | 8 | 0,5 |
| M5 | 5,3 | 5,48 | 9,64 | 10 | 0,6 |
| M6 | 6,4 | 6,62 | 10,57 | 11 | 0,7 |
| M7 | 7,4 | 7,62 | 12,07 | 12,5 | 0,8 |
| M8 | 8,4 | 8,62 | 14,57 | 15 | 0,8 |
| M10 | 10,5 | 10,77 | 17,57 | 18 | 0,9 |
| M12 | 13 | 13,27 | 19,98 | 20,5 | 1 |
| M14 | 15 | 15,27 | 23,48 | 24 | 1 |
| M16 | 17 | 17,27 | 25,48 | 26 | 1,2 |
| M18 | 19 | 19,33 | 29,48 | 30 | 1,4 |
| M20 | 21 | 21,33 | 32,38 | 33 | 1,4 |
| M22 | 23 | 23,33 | 35,38 | 36 | 1,5 |
| M24 | 25 | 25,33 | 37,38 | 38 | 1,5 |
| M27 | 28 | 28,33 | 43,38 | 44 | 1,6 |
| M30 | 31 | 31,39 | 47,38 | 48 | 1,6 |
- s(nom)
- nominalna grubość blachy podkładki
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d1(max) | 2,34 | 2,84 | 3,38 | 3,88 | 4,48 | 5,48 | 6,62 | 7,62 | 8,62 | 10,77 | 13,27 | 15,27 | 17,27 | 19,33 | 21,33 | 23,33 | 25,33 | 28,33 | 31,39 |
| d2(min) | 4,2 | 5,2 | 5,7 | 6,64 | 7,64 | 9,64 | 10,57 | 12,07 | 14,57 | 17,57 | 19,98 | 23,48 | 25,48 | 29,48 | 32,38 | 35,38 | 37,38 | 43,38 | 47,38 |
| d2(max) | 4,5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 12,5 | 15 | 18 | 20,5 | 24 | 26 | 30 | 33 | 36 | 38 | 44 | 48 |
| s(nom)nominalna grubość blachy podkładki | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 | 0,9 | 1 | 1 | 1,2 | 1,4 | 1,4 | 1,5 | 1,5 | 1,6 | 1,6 |
Kolumna M4 odpowiada wybranemu wariantowi Podkładka wachlarzowa zewnętrzna DIN 6798 A 4,3(M4), stal nierdzewna A2.
- d1(min), d1(max) — średnica wewnętrzna podkładki (otwór pod trzpień/śrubę)
- d2(min), d2(max) — średnica zewnętrzna podkładki, mierzona po zębach
Warunki techniczne
3 pozycje| Warunki ogólne | DIN 522 |
|---|---|
| Materiał | Stal sprężynowa DIN 17221 lub DIN 17222 |
| Wykonanie | Hartowana od 350 do 425 HV10 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki sprężystej wachlarzowej uzębionej zewnętrznie forma A o wielkości nominalnej 8,4, ze stali węglowej:
Podkładka wachlarzowa DIN 6798 - A - 8,4 - FStWykonania DIN 6798 A
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka wachlarzowa zewnętrzna DIN 6798 A, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Podkładka wachlarzowa zewnętrzna DIN 6798 A, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — |
| Podkładka wachlarzowa zewnętrzna DIN 6798 A, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
