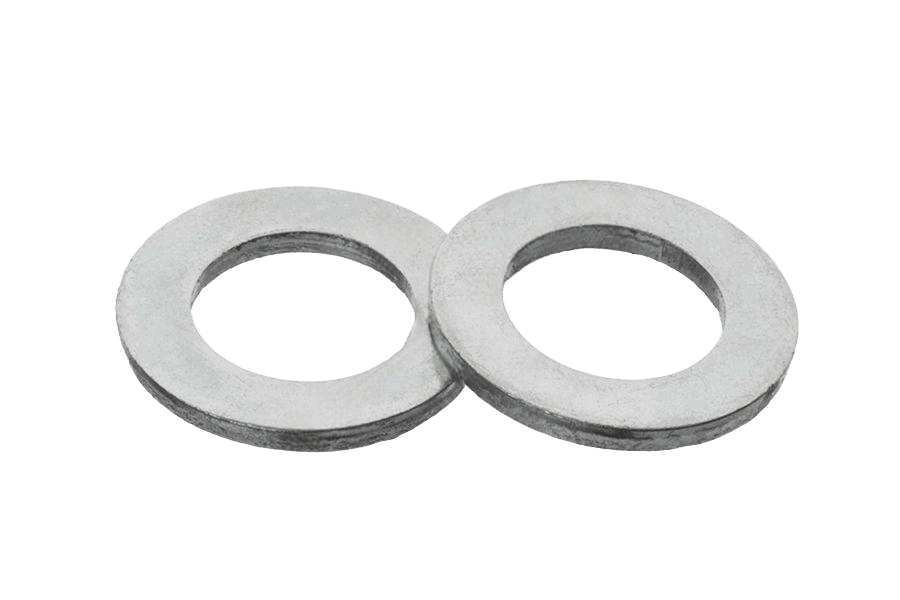

Podkładka wąska ISO 7092, kl. 200 HV, ocynk biały
ISO 7092ISO 7092normy powiązane DIN 433 · PN 82007
Zdjęcie 1 z 2
OznaczenieISO 7092 · Ocynk galwaniczny biały (oc.B)
Opis
Podkładka wąska wg normy ISO 7092 (odpowiedniki: DIN 433, PN 82007), o twardości 200HV. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M3 do M36.
Dane techniczne
13 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 7092 |
| Rodzaj | Podkładka wąska |
| Klasa / materiał | 200HV |
| Ilość w opakowaniu | 5000 szt |
| Waga opakowania | 370 g |
| Waga 1 szt | 0,074 g |
ISO 7092karta katalogowa
karta katalogowaPodkładka wąska ISO 7092, kl. 200 HV, ocynk biały — wymiary i warunki techniczne wg ISO 7092
Wymiary i warunki techniczne wg ISO 7092
Karta normy ISO 7092Wymiary
wszystkie wartości w mm| Wielkość nom. (gwint) | d1 | d2 | h(nom) |
|---|---|---|---|
| M1,6 | 1,7 | 3,5 | 0,3 |
| M2 | 2,2 | 4,5 | 0,3 |
| M2,5 | 2,7 | 5 | 0,5 |
| M3 | 3,2 | 6 | 0,5 |
| (M3,5) | 3,7 | 7 | 0,5 |
| M4 | 4,3 | 8 | 0,5 |
| M5 | 5,3 | 9 | 1 |
| M6 | 6,4 | 11 | 1,6 |
| M8 | 8,4 | 15 | 1,6 |
| M10 | 10,5 | 18 | 1,6 |
| M12 | 13 | 20 | 2 |
| (M14) | 15 | 24 | 2,5 |
| M16 | 17 | 28 | 2,5 |
| (M18) | 19 | 30 | 3 |
| M20 | 21 | 34 | 3 |
| (M22) | 23 | 37 | 3 |
| M24 | 25 | 39 | 4 |
| (M27) | 28 | 44 | 4 |
| M30 | 31 | 50 | 4 |
| (M33) | 34 | 56 | 5 |
| M36 | 37 | 60 | 5 |
- d1
- średnica otworu (wartość nominalna = dolna granica)
- d2
- średnica zewnętrzna (wartość nominalna = górna granica)
- h(nom)
- grubość nominalna
| Wielkość nom. (gwint) | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica otworu (wartość nominalna = dolna granica) | 1,7 | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
| d2średnica zewnętrzna (wartość nominalna = górna granica) | 3,5 | 4,5 | 5 | 6 | 7 | 8 | 9 | 11 | 15 | 18 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 |
| h(nom)grubość nominalna | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1,6 | 1,6 | 1,6 | 2 | 2,5 | 2,5 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 |
Kolumna M3 odpowiada wybranemu wariantowi Podkładka wąska ISO 7092 3,2(M3), kl. 200 HV, ocynk biały.
- (…)wymiary niezalecane
- Wielkość nom. — nominalny rozmiar podkładki (średnica gwintu, na który pasuje)
Warunki techniczne
16 pozycjiMateriał
- Stal nierdzewna — gatunki
- A2, A4, F1, C1, C4 wg ISO 3506-1 (oznaczenie gatunku odnosi się tylko do składu chemicznego)
- Inne materiały metalowe
- po uzgodnieniu między dostawcą a odbiorcą
Własności mechaniczne
- Twardość — stal
- 200 HV lub 300 HV
- Twardość — stal nierdzewna
- 200 HV
- Zakres twardości — stal 200 HV
- 200 HV do 300 HV
- Zakres twardości — stal 300 HV
- 300 HV do 370 HV (stal hartowana i odpuszczana)
- Zakres twardości — stal nierdzewna
- 200 HV do 300 HV
- Obciążenie badawcze
- HV 2 dla h ≤ 0,6 mm; HV 10 dla 0,6 < h ≤ 1,2 mm; HV 30 dla h > 1,2 mm (pomiar wg ISO 6507-1)
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-3
Wykończenie powierzchni
- Bez powłoki
- podkładki dostarczane bez warstwy ochronnej, zabezpieczone środkiem ochronnym, chyba że uzgodniono inaczej między odbiorcą a dostawcą
- Powłoki elektrolityczne
- wg ISO 4042
- Powłoki cynkowe płatkowe (nieelektrolityczne)
- wg ISO 10683
- Uwaga
- wszystkie tolerancje dotyczą podkładek przed nałożeniem powłok elektrolitycznych lub konwersyjnych
Wykonanie
- podkładki nie powinny mieć nieregularności ani wad; nie powinny występować zadziory
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej, szereg mały, klasa dokładności A, o wielkości nominalnej 8 mm i twardości 200 HV:
Podkładka ISO 7092 – 8 – 200 HV
