AN 553karta katalogowa

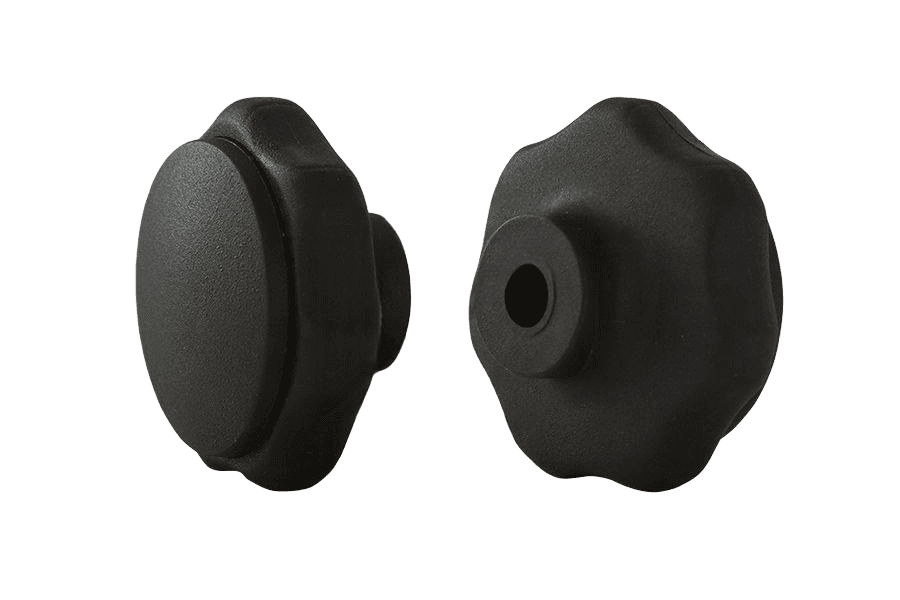

Pokrętło skł. bez nakr.
Wymiary i warunki techniczne wg AN 553
Wymiary (mm)
| d | M6 | M8 |
|---|---|---|
| φe | 6 | 8 |
| h1 | 27 | 35 |
| s | 40 | 50 |
d — rozmiar (gwint pod śrubę lub nakrętkę sześciokątną mocowaną w korpusie)φe — średnica otworu montażowego w korpusie (na trzon śruby/nakrętki)h1 — wysokość korpusu pokrętłas — średnica zewnętrzna kołnierza pokrętła
Materiał / kolor
| Materiał | PA6 (poliamid) |
|---|---|
| Kolor | czarny |
Oznaczanie
Konstrukcja pokrętła składa się z dwóch elementów: korpusu i zaślepki. W korpusie, w zależności od potrzeb, można umocować nakrętkę sześciokątną lub śrubę z łbem sześciokątnym (śruba i nakrętka nie są w zakresie dostawy).
Przykład zamawiania pokrętła składanego o średnicy nominalnej M6:
Pokrętło składane AN 553 - M6
Etapy montażu

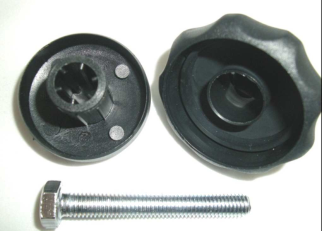

opcja ze śrubą — korpus, zaślepka i śruba przed złożeniem

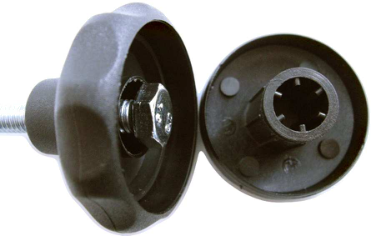

opcja ze śrubą — montaż w korpusie

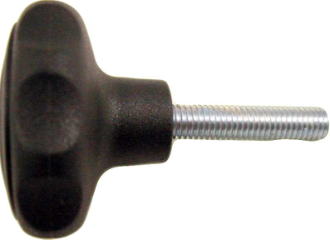

opcja ze śrubą — wynik montażu

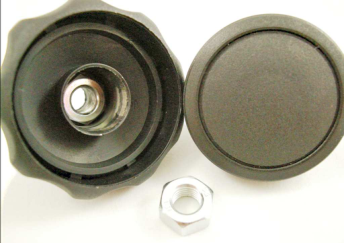

opcja z nakrętką — korpus, zaślepka i nakrętka przed złożeniem

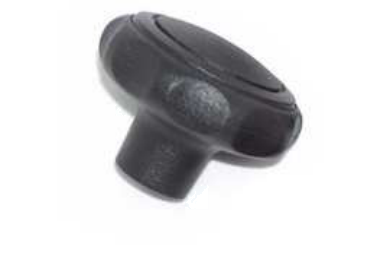

opcja z nakrętką — wynik montażu
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 553 |
| Rodzaj | Pokrętło skł. bez nakr. |
| Klasa / materiał | Poliamid PA6 (tworzywo) |
| Pokrycie | Czarny (kolor wyrobu) |
| Układ rozmiaru | gwint metryczny |
