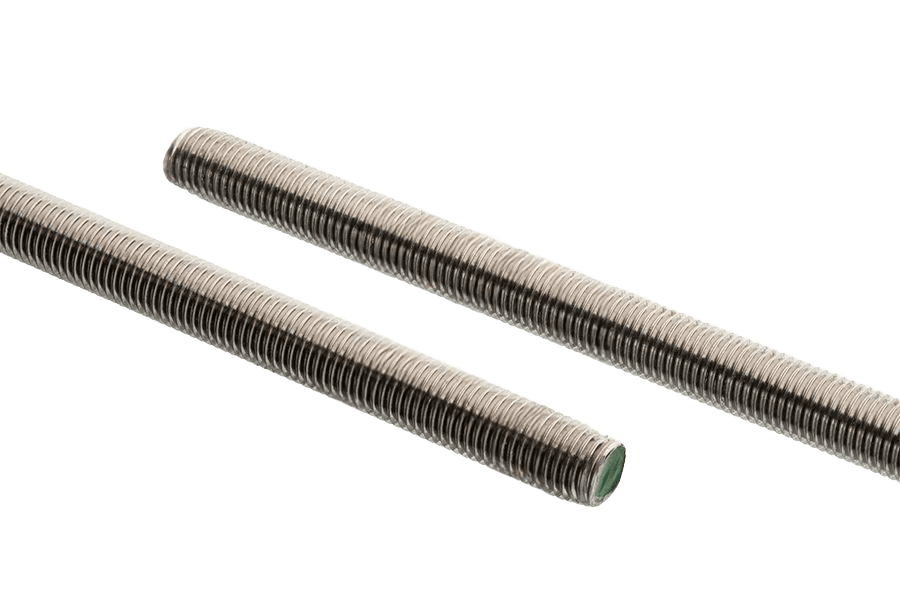

Pręt gwintowany DIN 976, stal nierdzewna A2-70
DIN 976DIN 976
Zdjęcie 1 z 2
OznaczenieDIN 976 · A2-70 · stal nierdzewna A2
Opis
Pręt gwintowany wg normy DIN 976, ze stali nierdzewnej A2-70 — odpornej na korozję, do zastosowań zewnętrznych. Przycina się go na potrzebną długość — do kotwień, podwieszeń instalacji i połączeń dystansowych.
Dostępny asortyment: w rozmiarach od M8x1 do M12x1,5. W ofercie również w wykonaniu 8.8 ocynkowanym, 4.8 ocynkowanym i 10.9 surowym.
Dane techniczne
3 warianty| Klasa wytrzymałości | A2-70 |
|---|---|
| Materiał wyrobu | stal nierdzewna A2 |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 976 |
| Rodzaj | Pręt gwintowany |
| Klasa / materiał | Nierdzewna A2-70 |
| Długość | 1000 |
| Waga | 320 g |
DIN 976karta katalogowa
karta katalogowaPręt gwintowany — wymiary i warunki techniczne wg DIN 976
Wymiary i warunki techniczne wg DIN 976
Karta normy DIN 976Tolerancja długości l
wszystkie wartości w mm| l — nom. | l(min) | l(max) |
|---|---|---|
| 50 | 49,5 | 50,5 |
| 55 | 54,4 | 55,6 |
| 60 | 59,4 | 60,6 |
| 65 | 64,4 | 65,6 |
| 70 | 69,4 | 70,6 |
| 75 | 74,4 | 75,6 |
| 80 | 79,4 | 80,6 |
| (85) | 84,3 | 85,7 |
| 90 | 89,3 | 90,7 |
| (95) | 94,3 | 95,7 |
| 100 | 99,3 | 100,7 |
| 110 | 109,3 | 110,7 |
| 120 | 119,3 | 120,7 |
| 130 | 129,2 | 130,8 |
| 140 | 139,2 | 140,8 |
| 150 | 149,2 | 150,8 |
| 160 | 159,2 | 160,8 |
| 170 | 169,2 | 170,8 |
| 180 | 179,2 | 180,8 |
| 190 | 189,1 | 190,9 |
| 200 | 199,1 | 200,9 |
| d | M10 – M48 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l — nom. | 50 | 55 | 60 | 65 | 70 | 75 | 80 | (85) | 90 | (95) | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
| l(min) | 49,5 | 54,4 | 59,4 | 64,4 | 69,4 | 74,4 | 79,4 | 84,3 | 89,3 | 94,3 | 99,3 | 109,3 | 119,3 | 129,2 | 139,2 | 149,2 | 159,2 | 169,2 | 179,2 | 189,1 | 199,1 |
| l(max) | 50,5 | 55,6 | 60,6 | 65,6 | 70,6 | 75,6 | 80,6 | 85,7 | 90,7 | 95,7 | 100,7 | 110,7 | 120,7 | 130,8 | 140,8 | 150,8 | 160,8 | 170,8 | 180,8 | 190,9 | 200,9 |
- Tolerancja jednakowa dla całego zakresu gwintu d = M10 – M48 (nie zależy od średnicy)
- (…)wymiary/długości nie zalecane
- l(min) / l(max) — dopuszczalny zakres dla długości nominalnej l
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba dwustronna z gwintem na całej długości M16, o długości nominalnej l = 80 mm, ze stali 42CrMo4:
Śruba dwustronna DIN 976 – M16x80 – 42CrMo4Wykonania DIN 976
24 wykonaniaNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
