AN 625karta katalogowa
Przegub do profili aluminiowych N 10 bez rączki surowe AN 625
Wymiary i warunki techniczne wg AN 625
Rysunek techniczny

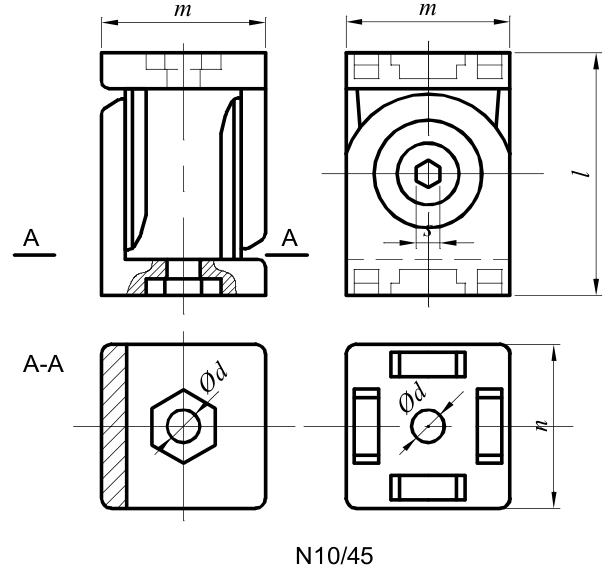

przegub do profilu 45×45 (rowek N10) — widoki i przekrój A-A

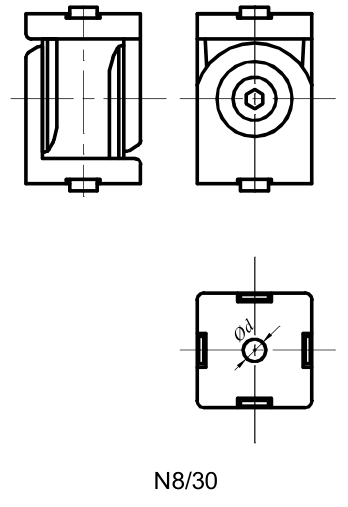

przegub do profilu 30×30 (rowek N8) — widoki i przekrój A-A
Wymiary (mm)wybrany rozmiar: 45 × 45
| szer. profilu (mm) | 30 | 45 |
|---|---|---|
| Oznaczenie | N8 | N10 |
| Ød | 8,7 | 8,2 |
| l | 44 | 60 |
| m | 30 | 45 |
| n | 30 | 45 |
Oznaczenie — typoszereg przegubu (N8/N10) odpowiadający szerokości rowka profiluØd — średnica otworu montażowego pod śrubęl — długość przegubum — szerokość wkładki wchodzącej w rowek profilun — szerokość podstawy w przekroju A-A
Oznaczanie
Przykład oznaczania przegubu do profili aluminiowych 45×45:
Przegub - AN 625 45x45.
Specyfikacja produktu
| Wymiar 1 | 45 |
|---|---|
| Wymiar 2 | 45 |
| Norma | AN 625 |
| Pokrycie | Bez powłoki (surowe) |
| Własność | bez rączki |
| Wysokość | 45 |
| Waga | 320 g |
