Wymiary (mm)wybrany rozmiar: 10 (M 6)
Ød1 — średnica kuli (nominalna)a — długość ramienia gniazdab1 — długość gwintowanej części trzpieniaØd2 — gwint trzpienia kulowegoØd3 — średnica otworu gniazdaØd4 — średnica główki (kuli) trzpienial2 — długość trzpienia kulowegoSW — rozmiar klucza (na nakrętkę)ᵃ — wymiar nieujęty w normie (dostępny na zamówienie)kąt wychylenia przegubu: min. 18° w każdą stronę
Materiał i wykonanie
Stal
| Trzpienie kulowe | stal węglowa, Rm 600 MPa |
|---|
| Gniazda kulowe | stal automatowa 11SMnPb30 |
|---|
| Pierścienie osadcze, zawleczki sprężyste | stal sprężynowa |
|---|
Stal nierdzewna
| Trzpienie, gniazda | A1 wg ISO 3506-1 |
|---|
| Pierścienie osadcze, zawleczki sprężyste | AISI 303 |
|---|
Gwint
| Tolerancja | 6g |
|---|
| Norma | ISO 261, ISO 965-2 |
|---|
Tolerancje ogólne
| Klasa tolerancji | m (średniodokładna) |
|---|
| Norma | ISO 2768 |
|---|
Powierzchnia / powłoka
| Fosfatowanie | wg DIN 50942 |
|---|
| Ocynk galwaniczny A2K, min. 5 µm | wg ISO 4042 |
|---|
Lista części (budowa przegubu)
| 3 | Trzpień kulowy gwintowany wg DIN 71803 C |
|---|
| 5 | Gniazdo kulowe wg DIN 71805 |
|---|
| 6 | Zawleczka sprężysta wg DIN 71805 S |
|---|
| 7 | Nakrętka sześciokątna kl. 6 wg DIN 934 — nie wchodzi w zakres dostawy |
|---|
Oznaczanie
Przykład oznaczania przegubu kulowego kątowego z zawleczką sprężystą, forma CS, o średnicy kuli Ød1 = 10 mm:

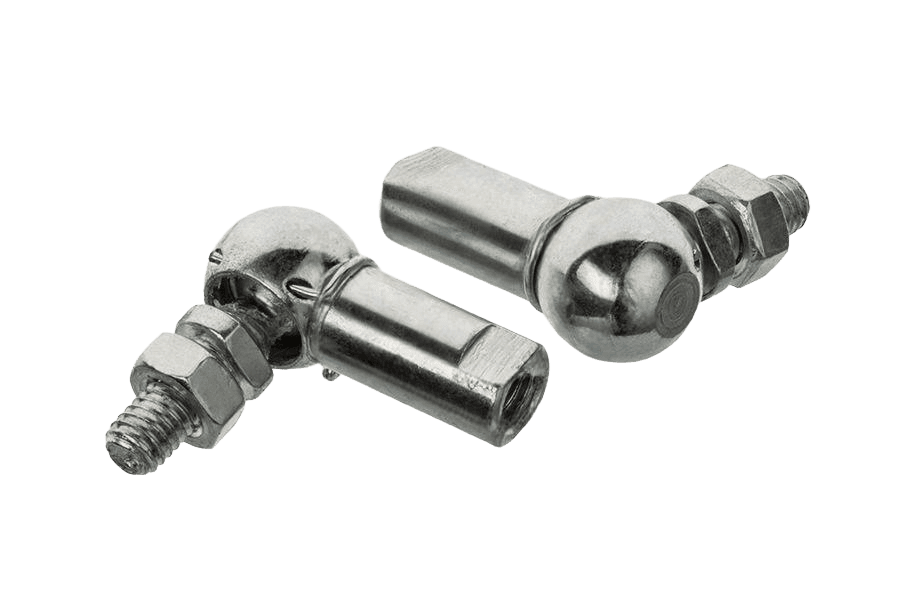

Przegub kulowy DIN 71802 – CS10
Specyfikacja produktu
| Wymiar | 10 (M 6) |
|---|
| Norma | DIN 71802 CS |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Własność | lewozw. |
|---|
| Średnica wewnętrzna | 10 |
|---|
| Rozmiar | M6 |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Ilość w opakowaniu | 50 szt |
|---|
| Waga opakowania | 1,18 kg |
|---|
| Waga 1 szt | 23,6 g |
|---|
