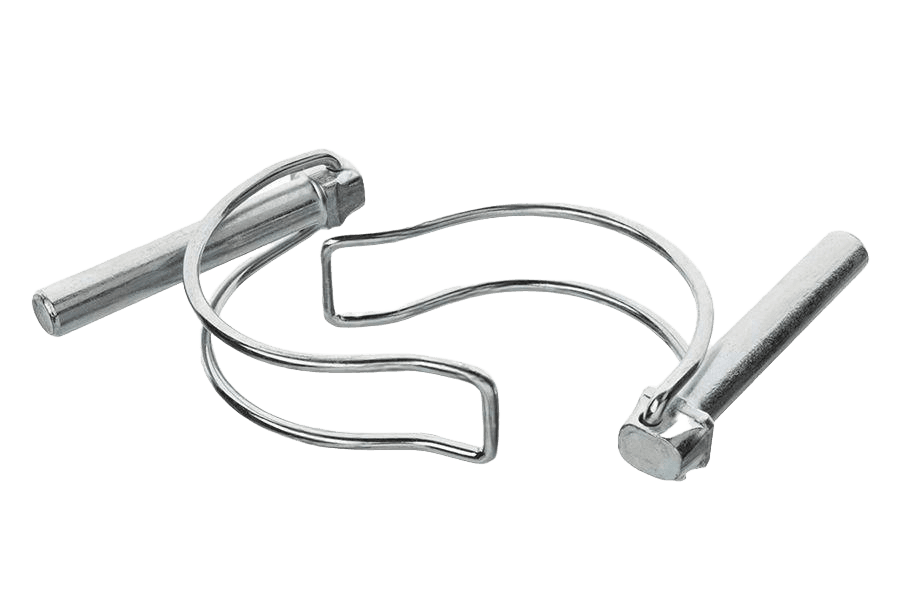

Przetyczka do rur AN 72, ocynk biały
AN 72AN 72
Zdjęcie 1 z 2
OznaczenieAN 72 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość6 wariantów normy · 6 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 45 | 50 | 60 | 70 |
|---|---|---|---|---|
| 6 | Rozmiar 6, Długość 50: nie ma w normie | Rozmiar 6, Długość 60: nie ma w normie | Rozmiar 6, Długość 70: nie ma w normie | |
| 8 | Rozmiar 8, Długość 45: nie ma w normie | Rozmiar 8, Długość 70: nie ma w normie | ||
| 10 | Rozmiar 10, Długość 45: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 72karta katalogowa
karta katalogowaPrzetyczka do rur AN 72, ocynk biały — wymiary i warunki techniczne wg AN 72
Wymiary i warunki techniczne wg AN 72
Karta normy AN 72Wymiary
wszystkie wartości w mm| d×l | c | d | f | l |
|---|---|---|---|---|
| 6x45 | 22 | 6 | 3 | 45 |
| 8x50 | 25 | 8 | 3 | 50 |
| 8x60 | 30 | 8 | 3 | 60 |
| 10x50 | 25 | 10 | 3,5 | 50 |
| 10x60 | 30 | 10 | 3,5 | 60 |
| 10x70 | 37 | 10 | 3,5 | 70 |
- c
- średnica pierścienia zabezpieczającego (drucianego)
- d
- średnica trzpienia przetyczki
- f
- grubość drutu pierścienia zabezpieczającego
- l
- długość trzpienia przetyczki
| d×l | 6x45 | 8x50 | 8x60 | 10x50 | 10x60 | 10x70 |
|---|---|---|---|---|---|---|
| cśrednica pierścienia zabezpieczającego (drucianego) | 22 | 25 | 30 | 25 | 30 | 37 |
| dśrednica trzpienia przetyczki | 6 | 8 | 8 | 10 | 10 | 10 |
| fgrubość drutu pierścienia zabezpieczającego | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 |
| ldługość trzpienia przetyczki | 45 | 50 | 60 | 50 | 60 | 70 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
Oznaczanie
przykład zapisuPrzykład oznaczania przetyczki do rur o wymiarach: d = 8 mm, l = 60 mm:
Przetyczka do rur AN 72, ocynk białyOpis
Przetyczka do rur wg normy AN 72. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 6 do 10 mm i długościach 45–70 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 72 |
| Rodzaj | Przetyczka do rur |
AN 72 · 6 wariantów
od 40,93 zł
brutto / opak
