Przetyczka z pierścieniem AN 77, ocynk biały
AN 77AN 77
Zdjęcie 1 z 2
OznaczenieAN 77 · Ocynk galwaniczny biały (oc.B)
Opis

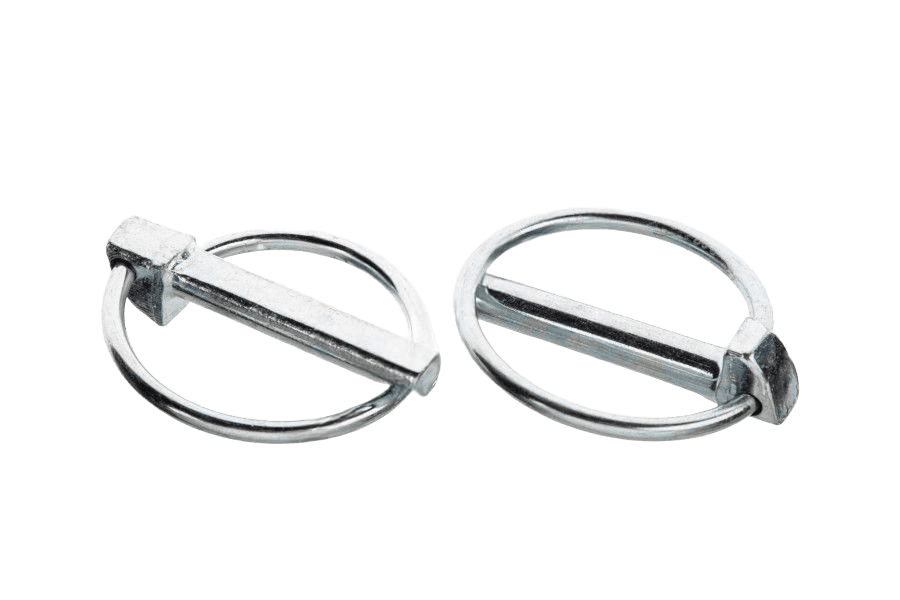

Przetyczka z pierścieniem wg normy AN 77. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 4,5 do 12 mm.
Dane techniczne
8 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 77 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,26 kg |
| Waga 1 szt | 12,6 g |
AN 77karta katalogowa
karta katalogowaPrzetyczka z pierścieniem AN 77, ocynk biały — wymiary i warunki techniczne wg AN 77
Wymiary i warunki techniczne wg AN 77
Karta normy AN 77Wymiary
wszystkie wartości w mm| d(nom) | d | c | f | l |
|---|---|---|---|---|
| 4,5 | 4,5 | 34 | 3,4 | 42 |
| 6 | 6 | 41 | 3,4 | 42 |
| 7 | 7 | 41 | 3,4 | 42 |
| 8 | 8 | 41 | 3,4 | 42 |
| 9 | 9 | 41,0 | 3,4 | 42 |
| 10 | 10 | 41,0 | 3,4 | 42 |
| 11 | 11 | 41,0 | 3,4 | 42 |
| 12 | 12 | 41 | 3,4 | 42 |
- d
- średnica przetyczki (trzpienia)
- c
- średnica pierścienia
- f
- grubość drutu pierścienia
- l
- długość przetyczki
| d(nom) | 4,5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|
| dśrednica przetyczki (trzpienia) | 4,5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| cśrednica pierścienia | 34 | 41 | 41 | 41 | 41,0 | 41,0 | 41,0 | 41 |
| fgrubość drutu pierścienia | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 |
| ldługość przetyczki | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 |
Kolumna 4,5 odpowiada wybranemu wariantowi Przetyczka z pierścieniem AN 77 4,5, ocynk biały.
- d(nom)średnica nominalna przetyczki
Oznaczanie
przykład zapisuPrzykład oznaczania przetyczki z pierścieniem o średnicy przetyczki (wymiar nominalny) dnom = 8 mm:
Przetyczka AN 77 – 8
