AN 457karta katalogowa

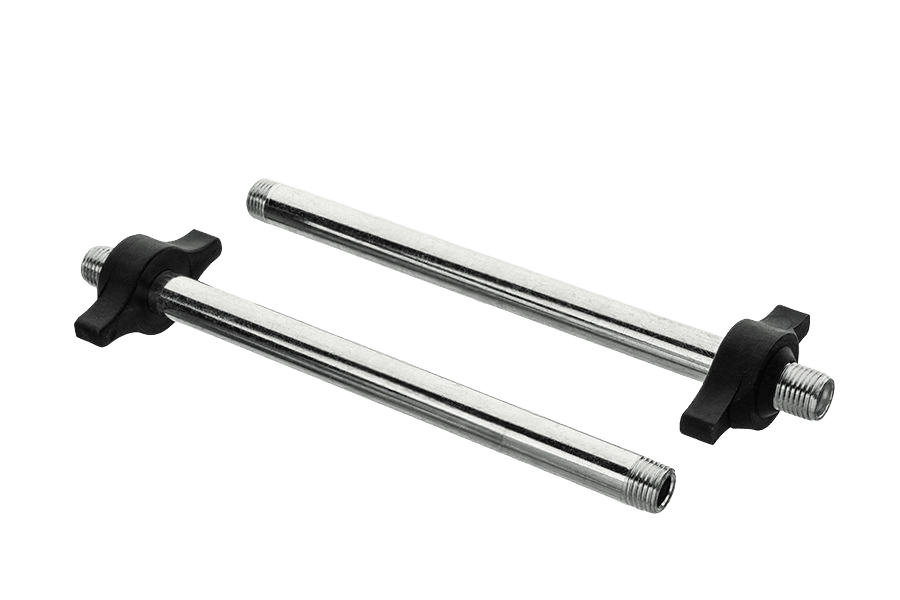

Rurka prosta
Wymiary i warunki techniczne wg AN 457
Rysunek
rurka prosta gwintowana M10x1 z nakrętką motylkową, bez końcówki
Dane techniczne
| Rodzaj | rurka prosta gwintowana, bez końcówki |
|---|---|
| Zastosowanie | do smarownic ręcznych dźwigniowych |
| Gwint | M10x1 |
| Złącze do smarownicy | M 10x1 |
| Złącze do końcówki | M 10x1 |
| Długość | 148 mm |
| Nakrętka | motylkowa, poliamidowa |
Oznaczanie
Przykład zamawiania rurki prostej gwintowanej M10x1 bez końcówki:
Rurka AN 457 – M10x1
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 457 |
| Rodzaj | Rurka prosta |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Waga | 50 g |
