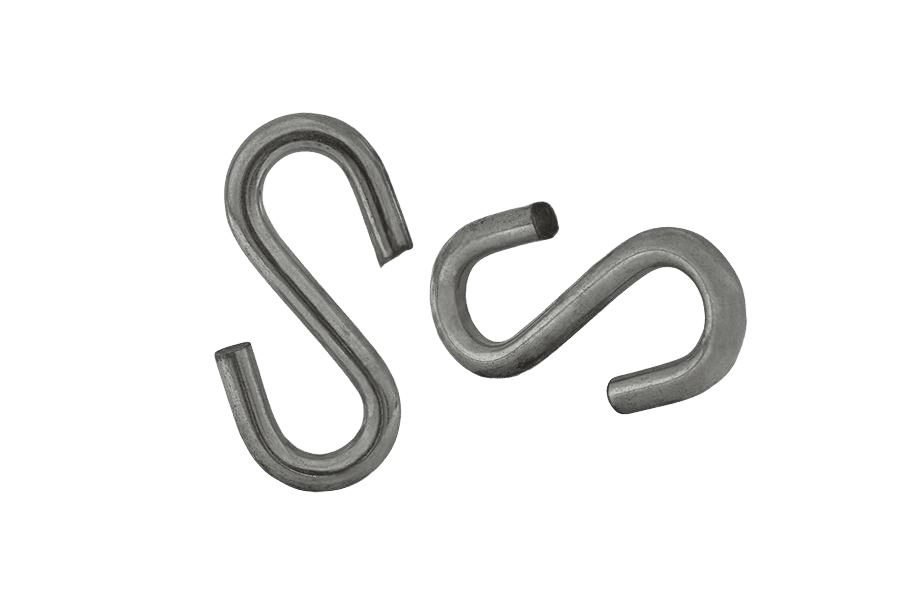

S-hak AN 103, ocynk biały
AN 103AN 103
Zdjęcie 1 z 2
OznaczenieAN 103 · Ocynk galwaniczny biały (oc.B)
Opis
S-hak wg normy AN 103. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 2 do 8 mm i długościach 25–75 mm.
Dane techniczne
7 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 103 |
| Rodzaj | S-hak |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 279 g |
| Waga 1 szt | 1,4 g |
AN 103karta katalogowa
karta katalogowaS-hak AN 103, ocynk biały — wymiary i warunki techniczne wg AN 103
Wymiary i warunki techniczne wg AN 103
Karta normy AN 103Wymiary
wszystkie wartości w mm| Ød x l (nom.) | Ød | l | m |
|---|---|---|---|
| 2x25 | 2 | 25 | 4 |
| 2,5x28 | 2,5 | 28 | 5 |
| 3x30 | 3 | 30 | 5,5 |
| 4x35 | 4 | 35 | 6,5 |
| 5x45 | 5 | 45 | 9 |
| 6x55 | 6 | 55 | 10 |
| 8x75 | 8 | 75 | 12 |
- Ød
- średnica pręta (drutu)
- l
- długość haka
- m
- szerokość haka
| Ød x l (nom.) | 2x25 | 2,5x28 | 3x30 | 4x35 | 5x45 | 6x55 | 8x75 |
|---|---|---|---|---|---|---|---|
| Ødśrednica pręta (drutu) | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 |
| ldługość haka | 25 | 28 | 30 | 35 | 45 | 55 | 75 |
| mszerokość haka | 4 | 5 | 5,5 | 6,5 | 9 | 10 | 12 |
Kolumna 2 odpowiada wybranemu wariantowi S-hak AN 103 2x25(0,04t), ocynk biały.
- Ød x l — wymiar nominalny (średnica pręta × długość)
Materiał i wykonanie
3 pozycjeMateriał
- Stal
- niestopowa wg PN-EN 10025 (stal węglowa)
Powłoka
- Rodzaj
- ocynk galwaniczny A2K
- Norma
- ISO 4042
Oznaczanie
przykład zapisuPrzykład oznaczania haka typu S o wielkości nominalnej (średnica pręta) d = 6 mm:
S - hak AN 103 - 6
