AN 463karta katalogowa

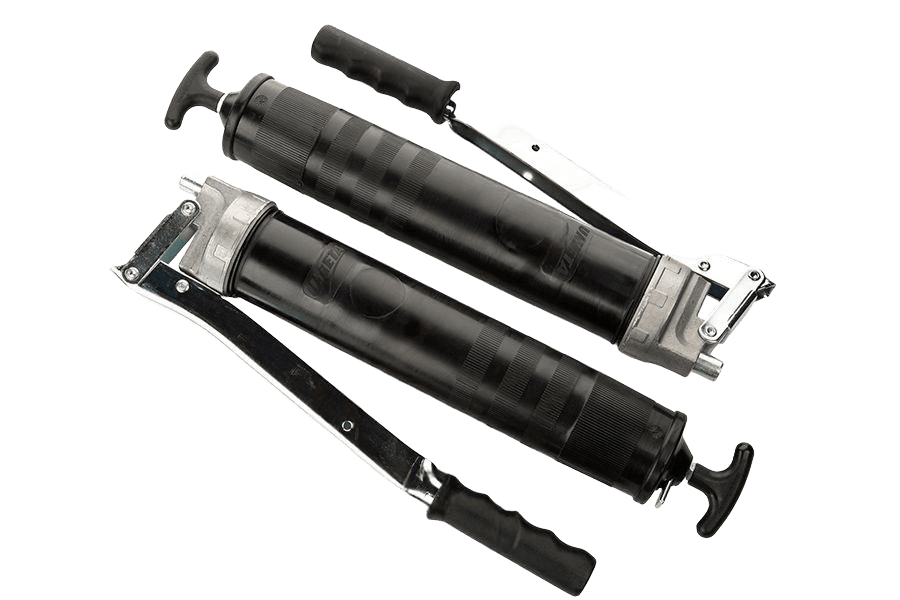

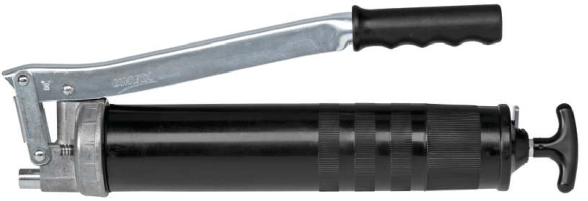

Smarownica 70/PK
Wymiary i warunki techniczne wg AN 463
Rysunek techniczny
Dane techniczne
| Pojemność | 500 cm³ (smar w pojemniku 400 g) |
|---|---|
| System | opatentowany TWIN-LOCK |
| Zawór | standardowy odpowietrzający (alternatywnie zawór do napełniania) |
| Korpus | poliamidowy, odporny na uderzenia; Ø60 mm, długość 296 mm |
| Smar | do klasy NLGI 3 |
| Gwint złącza | M10x1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,9 cm³ |
| Ciśnienie próbne | 800 bar |
| Wymiary | 400 × 128 × 60 mm |
| Waga | 1000 g |
Skład dostawy (gwint M10x1)
| bez akcesoriów | |
|---|---|
| 340/GLN | |
| 110/G | |
| 340/GN + 110/G |
Oznaczanie
Przykład zamawiania smarownicy ręcznej dźwigniowej 500 cm³, korpus poliamidowy, bez akcesoriów:
Smarownica 70/PK – AN 463
Przykład zamawiania smarownicy ręcznej dźwigniowej 500 cm³, korpus poliamidowy, z wężykiem 340/GLN:
Smarownica 70/PK – AN 463 + 340/GLN
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 463 |
| Rodzaj | Smarownica 70/PK |
| Typ | 70/PK |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Waga | 1,04 kg |
