AN 466karta katalogowa

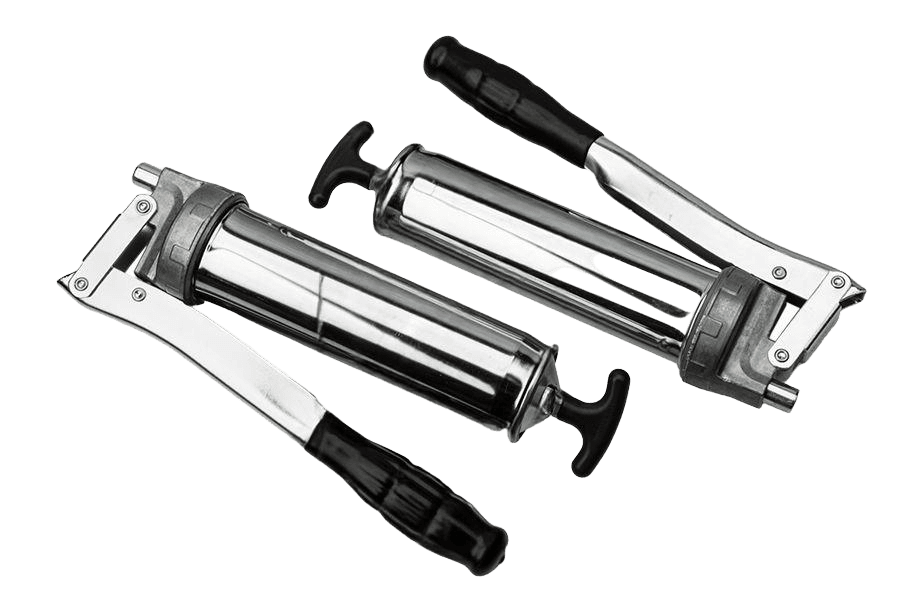

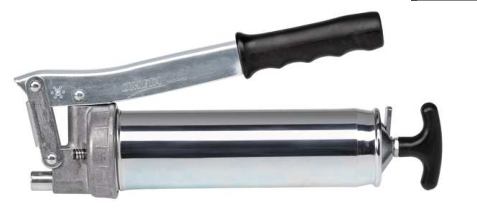

Smarownica 73/PK
Wymiary i warunki techniczne wg AN 466
Rysunek techniczny
Dane techniczne
| Pojemność | 300 cm³ |
|---|---|
| System | opatentowany TWIN-LOCK |
| Zawór | standardowy odpowietrzający (alternatywnie zawór do napełniania) |
| Korpus | stalowy, ocynkowany galwanicznie wg DIN 1283; średnica Ø56 mm, długość 200 mm |
| Smar | do klasy NLGI 3 |
| Gwint złącza | M10x1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,9 cm³ na skok |
| Ciśnienie próbne | 800 bar |
| Wymiary | 345 × 128 × 60 mm |
| Waga | 1075 g |
Skład dostawywybrany rozmiar: M10x1
| Przyłącze | M10x1 | ||||
|---|---|---|---|---|---|
| Skład zestawu | bez akcesoriów | 340/GLN | 110/G | 110/G + 340/GLN | z zaworem do napełniania |
340/GLN — wężyk Ø11 mm z końcówką hydrauliczną 515/G110/G — rurka gięta z końcówką hydrauliczną 515/G
Oznaczanie
Przykład zamawiania smarownicy ręcznej dźwigniowej 300 cm³, z korpusem krótkim, bez akcesoriów:
Smarownica 73/PK – AN 466
Przykład zamawiania smarownicy ręcznej dźwigniowej 300 cm³, z korpusem krótkim, z wężykiem 340/GLN:
Smarownica 73/PK + 340/GLN – AN 466
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 466 |
| Rodzaj | Smarownica 73/PK |
| Pokrycie | Ocynk galwaniczny (oc.) |
| Typ | 73/PK |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Napęd | 300 ccm |
| Waga | 1,08 kg |
