AN 460karta katalogowa

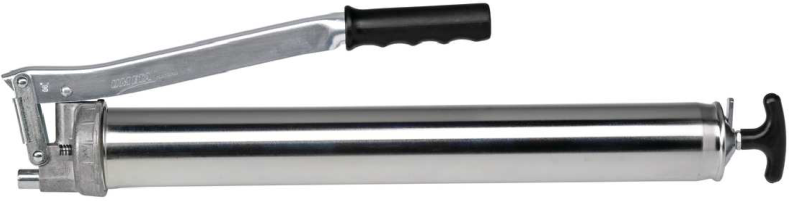

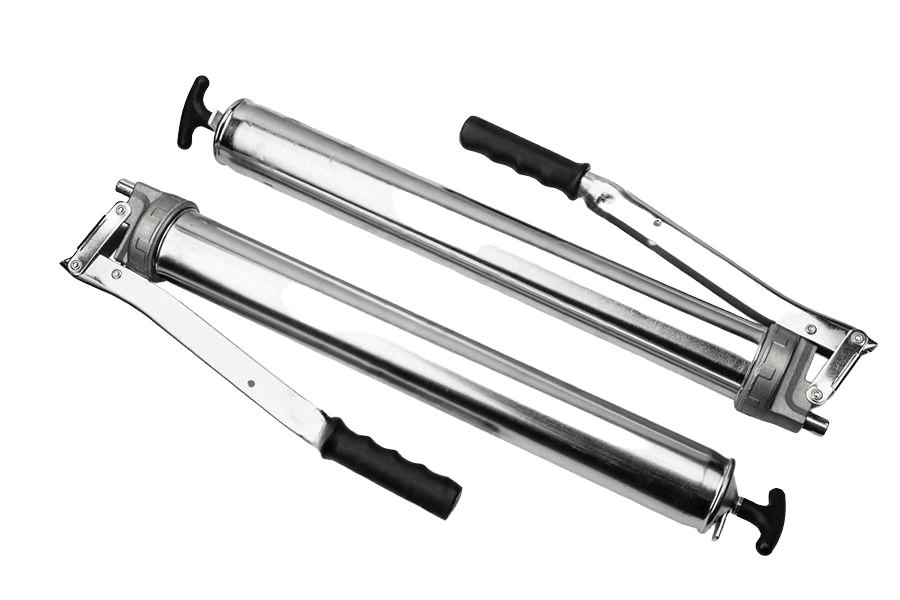

Smarownica 75/LL
Wymiary i warunki techniczne wg AN 460
Rysunek techniczny
Dane techniczne
| Pojemność | 1000 cm³ |
|---|---|
| System | opatentowany TWIN-LOCK |
| Zawór | standardowy zawór odpowietrzający (alternatywnie zawór do napełniania) |
| Korpus | stalowy, ocynkowany galwanicznie wg DIN 1283; średnica Ø56 mm, długość 445 mm |
| Smar | do klasy NLGI 3 |
| Gwint złącza | M10×1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,9 cm³ |
| Ciśnienie próbne | 800 bar |
| Wymiary | 552 × 128 × 60 mm |
| Waga | 1660 g |
Akcesoria dodatkowewybrany rozmiar: M10x1
| Gwint | M10×1 | |||
|---|---|---|---|---|
| Skład zestawu | bez akcesoriów | 340/GLN | 110/G | 340/GN + 110/G |
Oznaczanie
Przykład zamawiania smarownicy ręcznej dźwigniowej 1000 cm³, bez akcesoriów:
Smarownica 75/LL - AN 460
Przykład zamawiania smarownicy ręcznej dźwigniowej 1000 cm³, z wężykiem 340/GLN:
Smarownica 75/LL - AN 460 + 340/GLN
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 460 |
| Rodzaj | Smarownica 75/LL |
| Pokrycie | Ocynk galwaniczny (oc.) |
| Typ | 75/LL |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Napęd | 1000 ccm |
| Waga | 1,7 kg |
