AN 458karta katalogowa

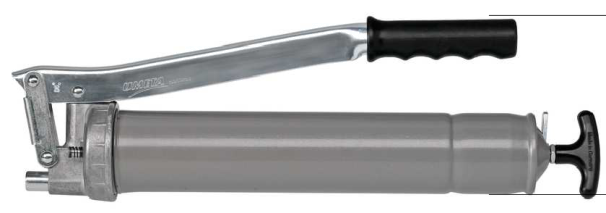

Smarownica 75/PK
Wymiary i warunki techniczne wg AN 458
Rysunek techniczny
Dane techniczne
| Pojemność | 500 cm³ (smar w pojemniku 400 g) |
|---|---|
| System | opatentowany TWIN-LOCK |
| Zawór | standardowy odpowietrzający (alternatywnie zawór do napełniania) |
| Korpus | stalowy, srebrny malowany wg DIN 1283 (średnica Ø56 mm, długość 296 mm) |
| Smar | do klasy NLGI 3 |
| Gwint złącza | M10x1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,9 cm³ |
| Ciśnienie próbne | 800 bar |
| Wymiary | 400 × 128 × 60 mm |
| Waga | 1250 g |
Akcesoria dodatkowewybrany rozmiar: M10x1
| Gwint | M10x1 | |||
|---|---|---|---|---|
| Skład zestawu | bez akcesorii | 340/GLN | 110/G | 340/GN + 110/G |
Oznaczanie
Przykład zamawiania smarownicy ręcznej dźwigniowej 500 cm³, korpus stalowy malowany na srebrno, bez akcesorii:

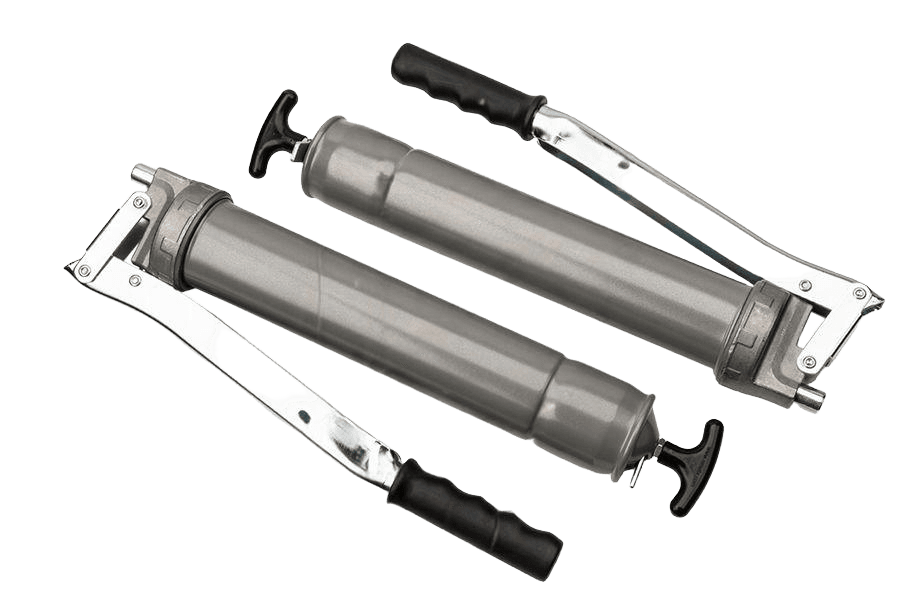

Smarownica 75/PK Silver – AN 458
Przykład zamawiania smarownicy ręcznej dźwigniowej 500 cm³, korpus stalowy malowany na srebrno, z wężykiem 340/GLN:
Smarownica 75/PK Silver AN 458 + 340/GLN
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 458 |
| Rodzaj | Smarownica 75/PK |
| Pokrycie | Srebrna (kolor wyrobu) |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Napęd | 500 / 450 ccm |
| Waga | 1,3 kg |
