AN 467karta katalogowa

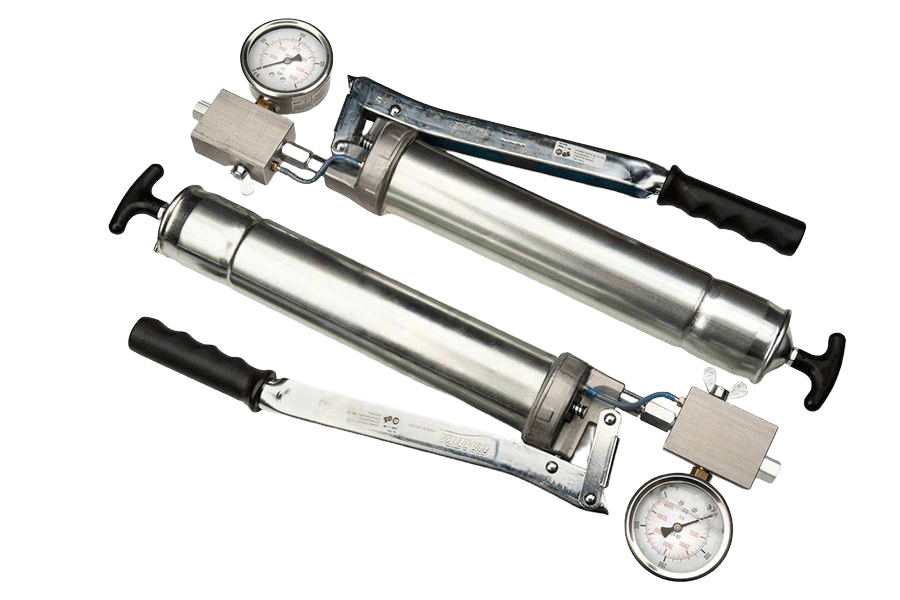

Smarownica 75/PKM
Wymiary i warunki techniczne wg AN 467

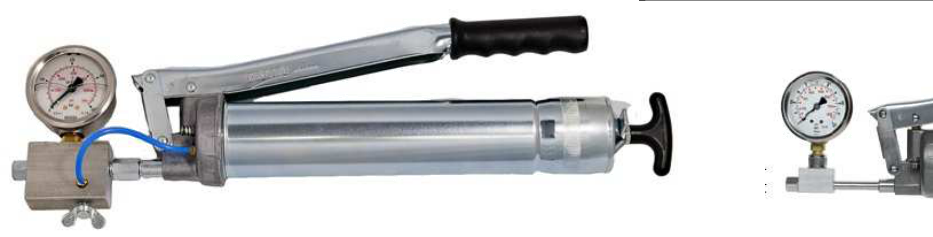

Rysunek techniczny
Oznaczanie
Smarownica ręczna dźwigniowa wyposażona w manometr do dokładnej kontroli ciśnienia roboczego w celu ochrony czułych komponentów, łożysk i uszczelek. Manometr: do 400 bar i 1000 bar.
Dane techniczne
| Pojemność | 500 cm³ smaru luzem lub nabój 400 g |
|---|---|
| Systemy | opatentowane TWIN-LOCK i EVER-Flow |
| Zawór | standardowy zawór odpowietrzający (alternatywnie zawór do napełniania) |
| Korpus | stalowy, ocynkowany galwanicznie wg DIN 1283; średnica Ø56 mm, długość 296 mm |
| Rodzaj smaru | do klasy NLGI 3 |
| Gwint złącza | M10x1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,9 cm³ na skok |
| Ciśnienie próbne | 800 bar |
| Wymiary | 480 × 128 × 60 mm |
| Waga | 1550 g |
Warianty
Manometr 400 bar (przyłącze M10x1)
| bez upustu ciśnienia | |
|---|---|
| z upustem ciśnienia |
Manometr 1000 bar (przyłącze M10x1)
| bez upustu ciśnienia | |
|---|---|
| z upustem ciśnienia |
Przykład zamawiania: smarownica ręczna dźwigniowa 500 cm³, z manometrem 400 bar, z upustem ciśnienia:
Smarownica 75/PKM – 400 bar
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 467 |
| Rodzaj | Smarownica 75/PKM |
| Typ | 75/PKM |
| Własność | 400 bar/upust ciśn. |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 400 bar/upust ciśn. |
| Napęd | 500 / 450 ccm |
| Waga | 1,74 kg |
