AN 461karta katalogowa

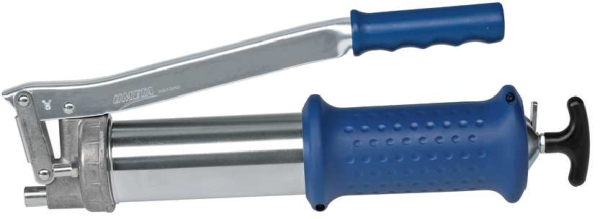

Smarownica 75/PKU LUX
Wymiary i warunki techniczne wg AN 461
Rysunek techniczny
Dane techniczne
| Pojemność | 500 cm³ (smar luzem) / nabój smarowy 400 g |
|---|---|
| System | opatentowany TWIN-LOCK |
| Zawór | do napełniania |
| Korpus | stalowy, ocynkowany galwanicznie wg DIN 1283; Ø56 mm × dł. 296 mm |
| Rodzaj smaru | do NLGI 3 |
| Gwint złącza | M10x1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,9 cm³ na skok |
| Ciśnienie próbne | 800 bar |
| Wymiary | 400 × 128 × 75 mm |
| Waga | 1300 g |
Skład dostawywybrany rozmiar: M10x1
| Gwint złącza | M10x1 | |||
|---|---|---|---|---|
| Skład zestawu | bez akcesoriów | 340/GLN | 110/G | 340/GN + 110/G |
Poszczególne warianty różnią się zakresem dołączonych akcesoriów; „bez akcesoriów" to sama smarownica.
Oznaczanie
Przykład zamawiania smarownicy ręcznej dźwigniowej LUX 500 cm³, bez akcesoriów:
Smarownica LUX 75/PKU – AN 461
Przykład zamawiania smarownicy ręcznej dźwigniowej LUX 500 cm³, z wężykiem 340/GLN:
Smarownica LUX 75/PKU AN 461 + 340/GLN
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 461 |

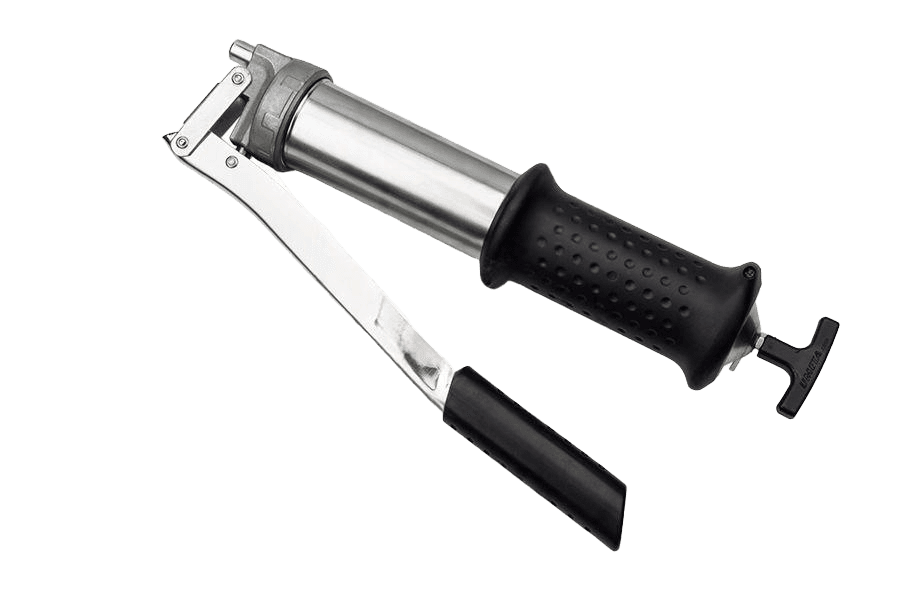

| Rodzaj | Smarownica 75/PKU LUX |
| Pokrycie | Ocynk galwaniczny (oc.) |
| Typ | 75/PKU |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Napęd | 500 / 450 ccm |
| Waga | 1,64 kg |
