AN 459karta katalogowa

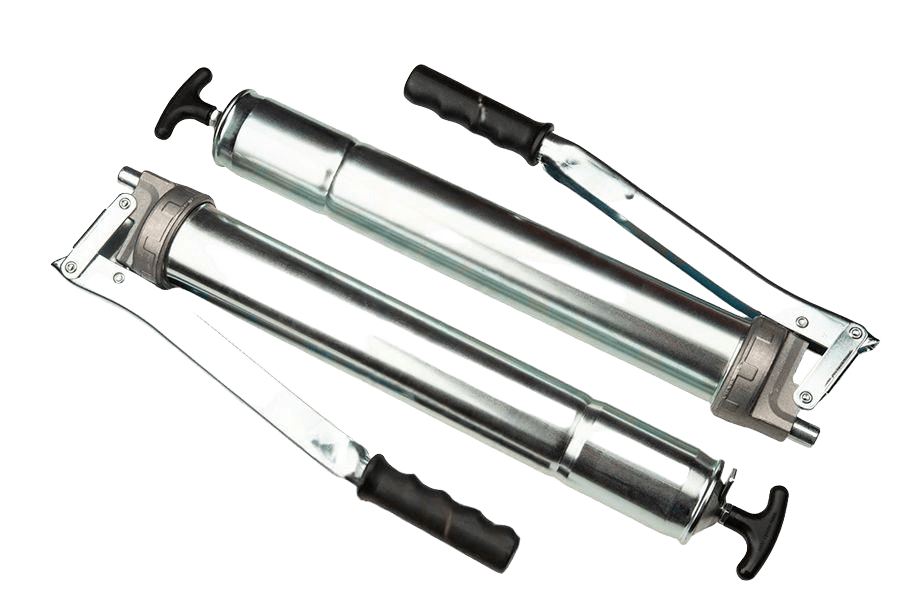

Smarownica 75/PL
Wymiary i warunki techniczne wg AN 459

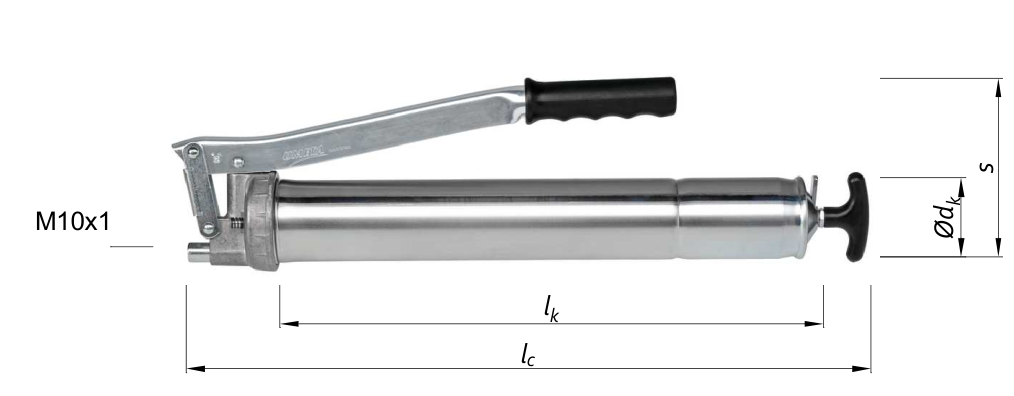

Rysunek wymiarowy
Smarownica dźwigniowa 75/PL: gwint przyłącza M10x1, długości lk i lc, średnica korpusu Ødk, wysokość całkowita s (wymiary symboliczne — karta nie podaje wartości liczbowych)
Dane techniczne
| Pojemność | 600 cm³ (smar w pojemniku 500 g) |
|---|---|
| System | opatentowany TWIN-LOCK |
| Zawór | standardowy odpowietrzający (alternatywnie zawór do napełniania) |
| Korpus | stalowy, ocynkowany galwanicznie lub srebrny malowany wg DIN 1283; średnica Ø56 mm, długość 370 mm |
| Smar | do klasy NLGI 3 |
| Gwint złącza | M10x1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,9 cm³ |
| Ciśnienie próbne | 800 bar |
| Wymiary | 475 × 128 × 60 mm |
| Waga | 1450 g |
Akcesoria dodatkowe
| bez akcesoriów | |
|---|---|
| z wężykiem 340/GLN | |
| z końcówką 110/G | |
| z wężykiem 340/GN + końcówką 110/G |
Oznaczanie
Przykład zamawiania smarownicy ręcznej dźwigniowej 600 cm³, bez akcesoriów:
Smarownica 75/PL – AN 459
Przykład zamawiania z wężykiem 340/GLN:
Smarownica 75/PL – AN 459 + 340/GLN
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 459 |
| Rodzaj | Smarownica 75/PL |
| Pokrycie | Ocynk galwaniczny (oc.) |
| Typ | 75/PL |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Napęd | 600 / 550 ccm |
| Waga | 1,48 kg |
