AN 469karta katalogowa

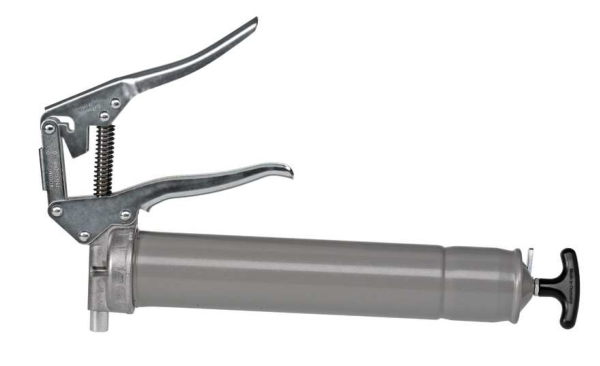

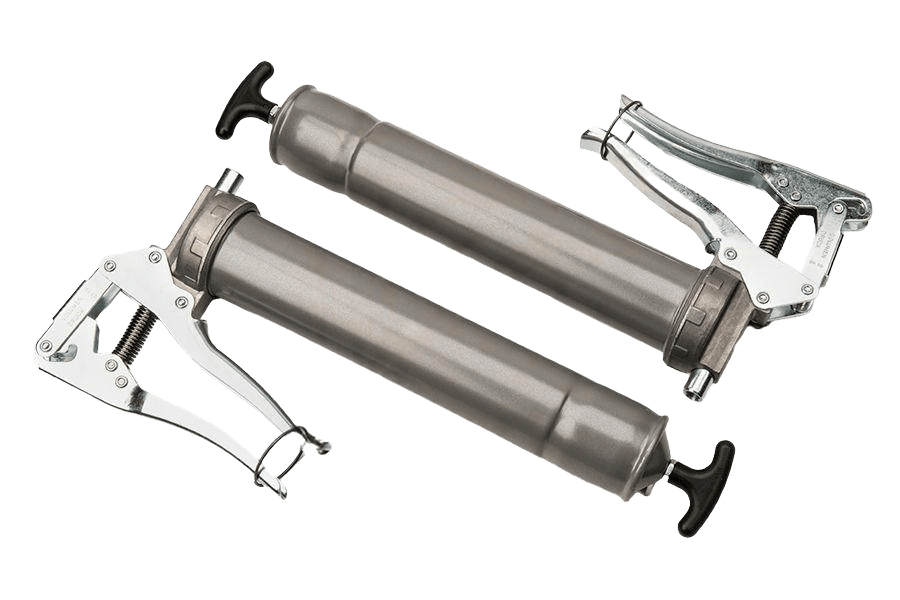

Smarownica 85/PK
Wymiary i warunki techniczne wg AN 469
Rysunek techniczny
Dane techniczne
| Pojemność | 500 cm³ (smar w pojemniku 400 g) |
|---|---|
| Systemy | opatentowane TWIN-LOCK i EVER-Flow |
| Zawór | standardowy zawór odpowietrzający (alternatywnie zawór do napełniania) |
| Korpus | stalowy, malowany na srebrno wg DIN 1283; śr. Ø56 mm, długość 296 mm |
| Klasa smaru | do NLGI 3 |
| Gwint złącza | M10x1 |
| Dawka smaru | ok. 1,1 cm³ na skok |
| Ciśnienie próbne | 200 bar |
| Wymiary | 403 × 170 × 60 mm |
| Waga | 1220 g |
Warianty zamówieniowe (przyłącze M10x1)
| bez akcesorii | |
|---|---|
| 340/GLN — wężyk Ø 11 mm z końcówką hydrauliczną 515/G | |
| 110/G — rurka gięta z końcówką hydrauliczną 515/G | |
| 110/G + 340/GLN | |
| z zaworem do napełniania |
Oznaczanie
Smarownica jednoręczna posiada wiele udogodnień. Obsługa jedną ręką pozwala na dozowanie smaru do punktów smarowych w miejscach trudno dostępnych.
Sprawdzony system powerswitch umożliwia dostosowanie ilości smaru do ciśnienia dozowania, co zapewnia otrzymanie optymalnej wydajności.
Przykład zamawiania smarownicy jednoręcznej 500 cm³, bez akcesorii:
Smarownica 85/PK Silver
Przykład zamawiania smarownicy jednoręcznej dźwigniowej 500 cm³, z wężykiem 340/GLN:
Smarownica 85/PK Silver + 340/GLN
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 469 |
| Rodzaj | Smarownica 85/PK |
| Pokrycie | Srebrna (kolor wyrobu) |
| Typ | 85/PK |
| Skok gwintu | 1 |
| Długość | 500 / 450 ccm |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Napęd | 500 / 450 ccm |
| Waga | 1,28 kg |
