AN 474karta katalogowa

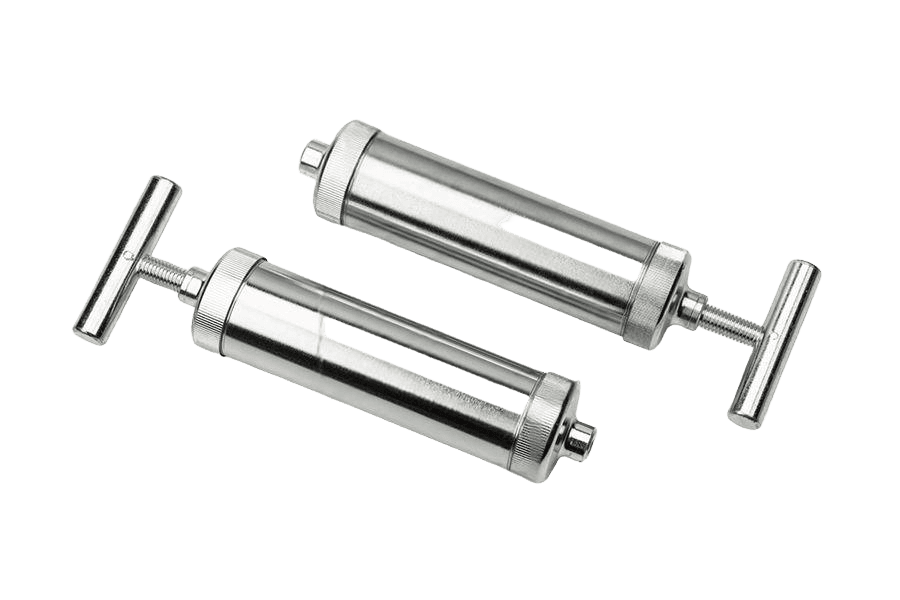

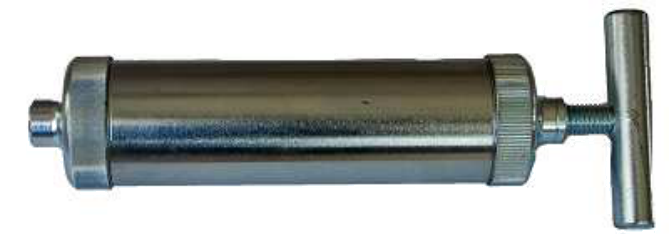

Smarownica
Wymiary i warunki techniczne wg AN 474
Rysunek techniczny
Dane techniczne
| Typ | smarownica dozująca (śrubowa) |
|---|---|
| Korpus | stalowy, ocynkowany |
| Smar | do klasy NLGI 2 |
| Gwint złącza | M10x1 |
| Pojemność | 150 cm³ |
| Ciśnienie robocze | ok. 8 – 20 bar |
| Dawka smaru | ok. 1,8 cm³/obrót |
| Długość całkowita | 180 mm |
| Wymiary korpusu | Ø40x130 mm |
| Waga | 365 g |
Zamawianiewybrany rozmiar: 21
| Złącze | Zakres dostawy | |
|---|---|---|
| Smarownica 21 | M10x1 |
Zakres dostawy „—” — bez dodatkowych akcesoriów
Oznaczanie
Przykład zamawiania smarownicy śrubowej, pojemność 150 cm³:
Smarownica 21
Specyfikacja produktu
| Rozmiar | 21 |
|---|---|
| Norma | AN 474 |
| Rodzaj | Smarownica |
| Typ | 21 |
| Odmiana | 21 |
| Waga | 400 g |
