AN 475karta katalogowa

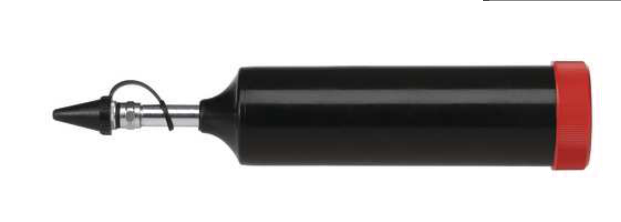

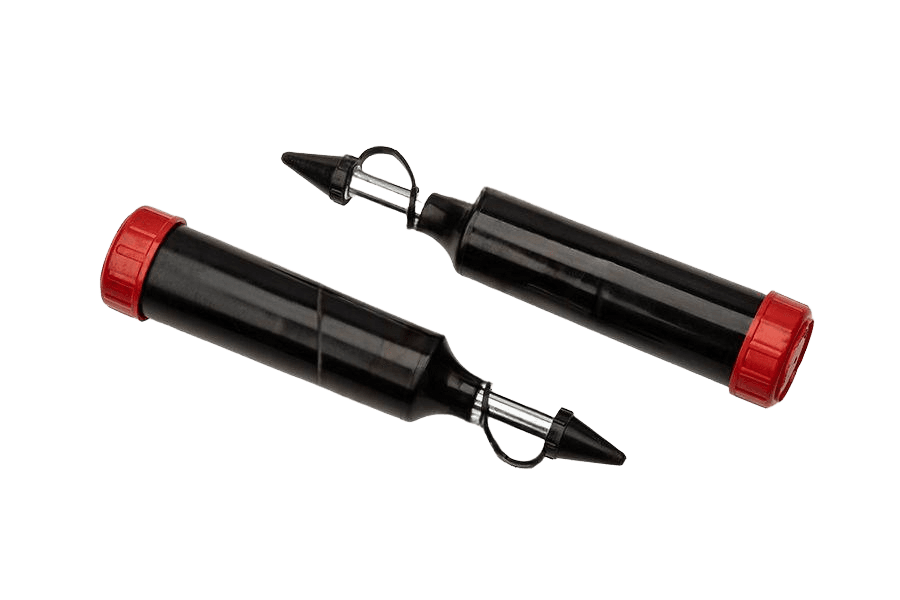

Smarownica
Wymiary i warunki techniczne wg AN 475
Rysunek techniczny
Dane techniczne
| Norma | zgodna z DIN 1282 B |
|---|---|
| Typ | 30/S (baza 30, końcówka stożkowa zaokrąglona 500/S) |
| Korpus | poliamidowy |
| Smar | do klasy NLGI 2 |
| Gwint złącza | M9x1 |
| Pojemność | 60 cm³ |
| Ciśnienie robocze | 80–120 bar |
| Dawka smaru | ok. 0,6 cm³ na skok |
| Długość całkowita | 165 mm |
| Wymiary korpusu (rurki) Ø×l | 30×105 mm |
| Waga | 62 g |
| Odpowiednie do smarowniczek z główką | stożową, zaokrągloną, wklęsłą |
Oznaczanie
Przykład zamawiania smarownicy naciskowej poliamidowej, pojemność 60 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 30/S – AN 475
Specyfikacja produktu
| Gwint | 30/S |
|---|---|
| Norma | AN 475 |
| Rodzaj | Smarownica |
| Waga | 65 g |
