Smarownica AN 477
AN 477AN 477
OznaczenieAN 477 · 40
AN 477karta katalogowa
karta katalogowaSmarownica — wymiary i warunki techniczne wg AN 477
Wymiary i warunki techniczne wg AN 477
Karta normy AN 477Odmiany końcówek (typ 40)
40–40/K| Typ | Końcówka |
|---|---|
| 40 | wklęsła 500 |
| 40/S | stożkowa zaokrąglona 500/S |
| 40/H | hydrauliczna 500/H |
| 40/NS | stożkowa ostra 500/NS |
| 40/K | stożkowa combi 500/K |
| Typ | 40 | 40/S | 40/H | 40/NS | 40/K |
|---|---|---|---|---|---|
| Końcówka | wklęsła 500 | stożkowa zaokrąglona 500/S | hydrauliczna 500/H | stożkowa ostra 500/NS | stożkowa combi 500/K |
Kolumna 40 odpowiada wybranemu wariantowi 40.
- Wszystkie odmiany z gwintem przyłącza M9×1
- Typoznaczenie smarownicy z rodzajem końcówki; w sklepie dostępna odmiana bazowa 40 (końcówka wklęsła 500)

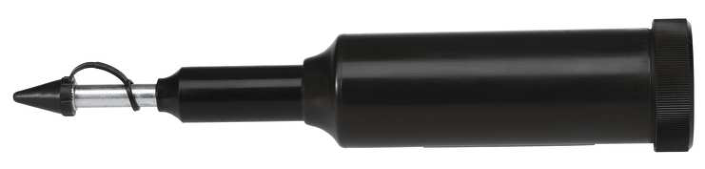

Dane techniczne (typ 40)
11 pozycji| Norma | wg DIN 1282 A |
|---|---|
| Konstrukcja | smarownica naciskowa z rurą teleskopową, korpus poliamidowy |
| Rodzaj smaru | do smaru klasy NLGI 2 |
| Złącze przyłączeniowe | M 9×1 |
| Pojemność | 70 cm³ |
| Ciśnienie robocze | 140 bar |
| Dawka smaru na skok | ok. 0,8–1,2 cm³ |
| Długość całkowita | 240 mm |
| Wymiary korpusu (rurki) Ø×l | 36×100 mm |
| Masa | 100 g |
| Współpracujące smarowniczki | z główką stożkową, zaokrągloną lub wklęsłą |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 477 · 40Opis

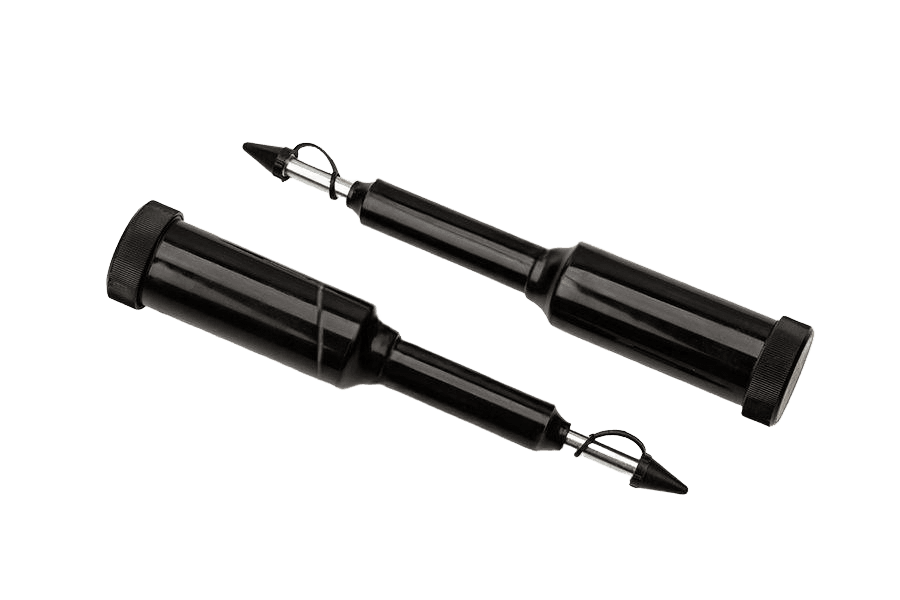

Smarownica wg normy AN 477. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępny wariant: 40.
Specyfikacja produktu
4 pozycje| Gwint | 40 |
|---|---|
| Norma | AN 477 |
| Rodzaj | Smarownica |
| Waga | 105 g |
Wybrany wariantAN 477
4036,26 zł / szt
40dostępne
