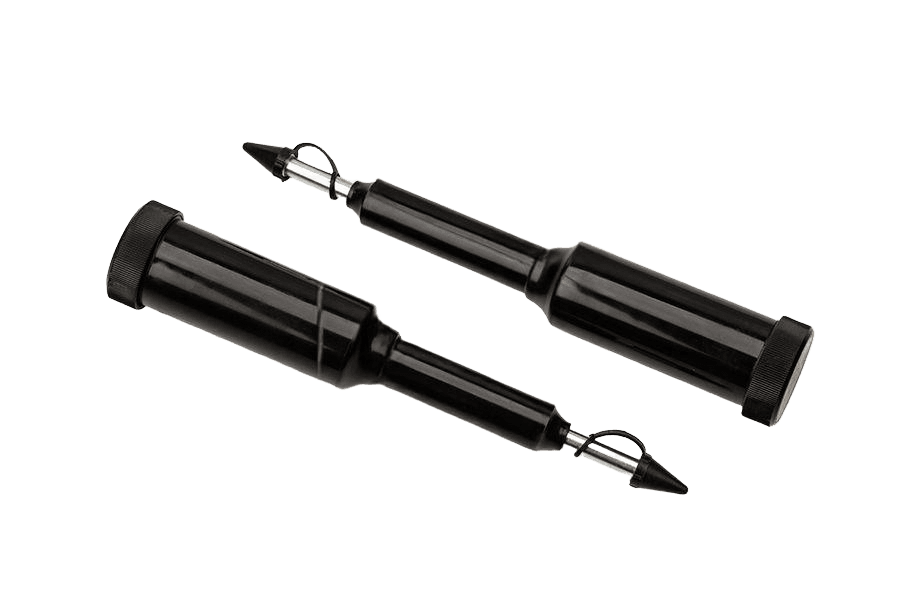

Smarownica AN 478
AN 478AN 478
OznaczenieAN 478
Opis
Smarownica wg normy AN 478. Do obsługi punktów smarnych maszyn i pojazdów.
Dane techniczne
2 warianty| Norma | AN 478 |
|---|---|
| Rodzaj | Smarownica |
| Waga | 120 g |
AN 478karta katalogowa
karta katalogowaSmarownica — wymiary i warunki techniczne wg AN 478
Wymiary i warunki techniczne wg AN 478
Karta normy AN 478Warianty
42–42/K| Typ | Końcówka (M9x1) |
|---|---|
| 42 | wklęsła 500 |
| 42/S | stożkowa zaokrąglona 500/S |
| 42/H | hydrauliczna 500/H |
| 42/NS | stożkowa ostra 500/NS |
| 42/K | stożkowa combi 500/K |
| Typ | 42 | 42/S | 42/H | 42/NS | 42/K |
|---|---|---|---|---|---|
| Końcówka (M9x1) | wklęsła 500 | stożkowa zaokrąglona 500/S | hydrauliczna 500/H | stożkowa ostra 500/NS | stożkowa combi 500/K |
Kolumna 42/S odpowiada wybranemu wariantowi Smarownica AN 478 42/S.
- Typwariant smarownicy 42 (pojemność 110 cm³) z danym rodzajem końcówki
- Końcówka (M9x1) — rodzaj główki smarującej na złączu M9x1

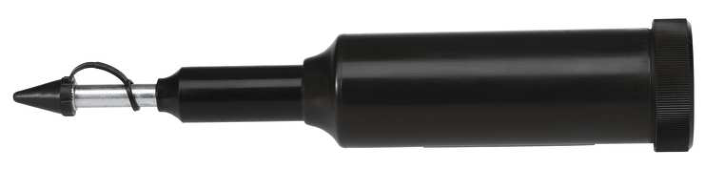

Dane techniczne (typ 42)
11 pozycji| Zgodność | z normą DIN 1282 A |
|---|---|
| Budowa | z rurą teleskopową, korpus poliamidowy |
| Smar | odpowiednia do smaru do klasy NLGI 2 |
| Złącze | M9x1 |
| Pojemność | 110 cm³ |
| Ciśnienie robocze | 180 bar |
| Dawka smaru | ok. 0,8–1,2 cm³ |
| Długość całkowita | 270 mm |
| Wymiary korpusu (rurki) Ø×l | 41×110 mm |
| Waga | 120 g |
| Pasujące smarowniczki | do smarowniczek z główką stożkową, zaokrągloną i wklęsłą |
Oznaczanie
przykład zapisuPrzykład zamawiania: smarownica naciskowa teleskopowa o pojemności 110 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 42/S
