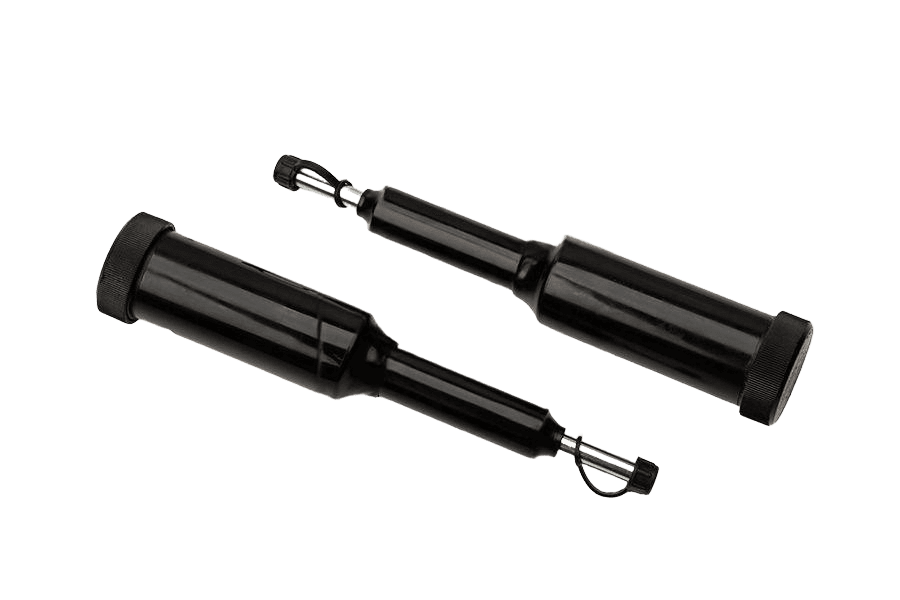

Smarownica AN 480
AN 480AN 480
OznaczenieAN 480 · 44
AN 480karta katalogowa
karta katalogowaSmarownica — wymiary i warunki techniczne wg AN 480
Wymiary i warunki techniczne wg AN 480
Karta normy AN 480Warianty i końcówki (typ 44)
44–44/K| Typ | Końcówka |
|---|---|
| 44 | wklęsła 500 |
| 44/S | stożkowa zaokrąglona 500/S |
| 44/H | hydrauliczna 500/H |
| 44/NS | stożkowa ostra 500/NS |
| 44/K | stożkowa combi 500/K |
| Typ | 44 | 44/S | 44/H | 44/NS | 44/K |
|---|---|---|---|---|---|
| Końcówka | wklęsła 500 | stożkowa zaokrąglona 500/S | hydrauliczna 500/H | stożkowa ostra 500/NS | stożkowa combi 500/K |
Kolumna 44 odpowiada wybranemu wariantowi 44.
- Typoznaczenie handlowe; sufiks (/S, /H, /NS, /K) określa rodzaj końcówki (główki) smarowniczki
- 500 / 500S / 500H / 500NS / 500K — oznaczenia końcówek
- Połączenie (gwint przyłącza): M9×1 dla wszystkich wariantów
- w sklepie dostępny typ 44 (końcówka wklęsła), pozostałe końcówki na zamówienie

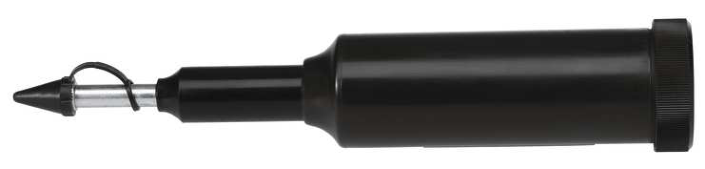

Dane techniczne (typ 44)
11 pozycji| Norma | zgodna z DIN 1282 A |
|---|---|
| Konstrukcja | z rurą teleskopową; korpus poliamidowy |
| Rodzaj smaru | odpowiednia do smaru do klasy NLGI 2 |
| Złącze (gwint przyłącza) | M9×1 |
| Pojemność | 180 cm³ |
| Ciśnienie robocze | 200 bar |
| Dawka smaru (na skok) | ok. 0,8–1,2 cm³ |
| Długość całkowita | 335 mm |
| Wymiary korpusu (rurki) Ø×l | 45 × 135 mm |
| Waga | 150 g |
| Pasuje do smarowniczek z główką | stożkową, zaokrągloną, wklęsłą |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 480 · 44Opis
Smarownica wg normy AN 480. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępny asortyment: w rozmiarze 44 mm.
Specyfikacja produktu
4 pozycje| Rozmiar | 44 |
|---|---|
| Norma | AN 480 |
| Rodzaj | Smarownica |
| Waga | 152 g |
Wybrany wariantAN 480
4438,54 zł / szt
44dostępne
