AN 481karta katalogowa

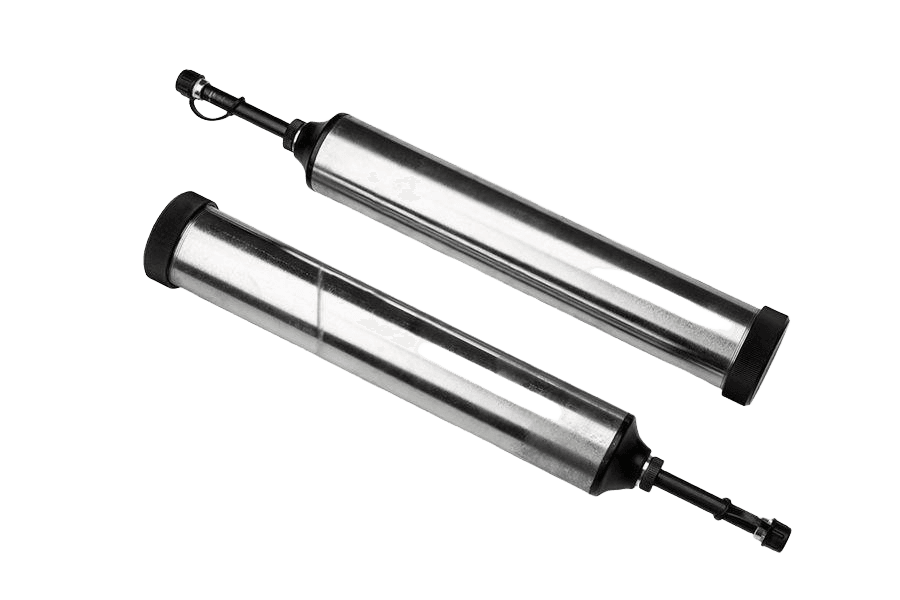

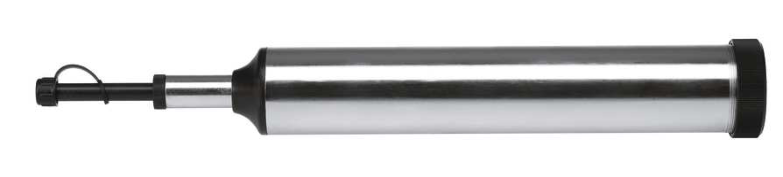

Smarownica
Wymiary i warunki techniczne wg AN 481
Rysunek techniczny
Typywybrany rozmiar: 46/H
| Typ | 46 | 46/S | 46/H | 46NS | 40/K |
|---|---|---|---|---|---|
| Końcówka | wklęsła 500 | stożkowa zaokrąglona 500/S | hydrauliczna 500/H | stożkowa ostra 500/NS | stożkowa combi 500/S |
Połączenie M9x1 — wspólne dla wszystkich typówTyp — oznaczenie końcówki (główki) smarownicy
Dane techniczne
| Zgodność z normą | DIN 1282 A |
|---|---|
| Rura | teleskopowa |
| Korpus | stalowy, ocynkowany |
| Smar | do klasy NLGI 2 |
| Złącze | M 9x1 |
| Pojemność | 335 cm³ (napełnianie luzem) |
| Ciśnienie robocze | ok. 200 bar |
| Dawka smaru | ok. 1,2 cm³ na skok |
| Długość całkowita | 565 mm |
| Wymiary korpusu | Ø45×255 mm |
| Waga | 600 g |
| Do smarowniczek z główką | stożkową, zaokrągloną lub wklęsłą |
Oznaczanie
Przykład zamawiania smarownicy naciskowej teleskopowej, pojemność 335 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 46/S
Specyfikacja produktu
| Gwint | 46/H |
|---|---|
| Norma | AN 481 |
| Rodzaj | Smarownica |
| Waga | 580 g |
