AN 468karta katalogowa

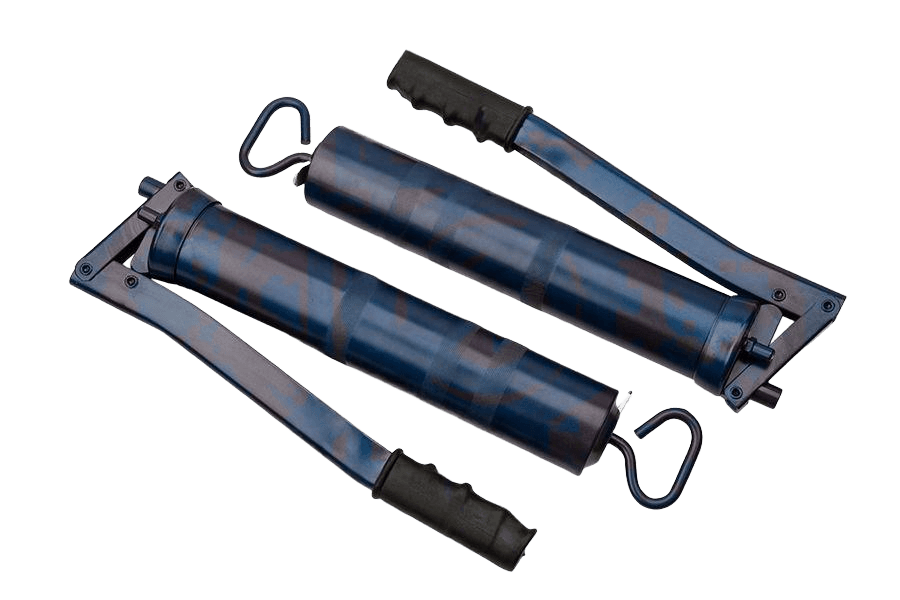

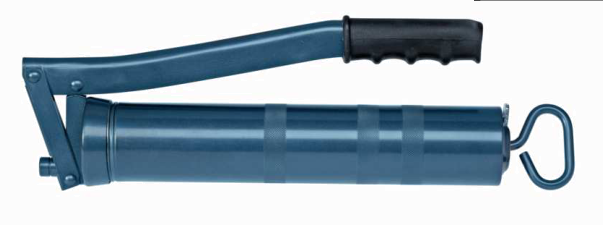

Smarownica EcoLube
Wymiary i warunki techniczne wg AN 468
Rysunek techniczny
Dane techniczne
| Pojemność | 500 cm³ (smar luzem) / nabój ze smarem 400 g |
|---|---|
| System | opatentowany TWIN-LOCK |
| Zawór | do napełniania |
| Korpus | stalowy, malowany na niebiesko; Ø56 mm, długość 287 mm |
| Rodzaj smaru | do klasy NLGI 3 |
| Gwint złącza | M10x1 |
| Ciśnienie robocze | 400 bar |
| Dawka smaru | ok. 1,4 cm³ na skok |
| Ciśnienie próbne | 600 bar |
| Wymiary | 390 × 120 × 550 mm |
| Waga | 1200 g |
Warianty i zakres dostawy
Przyłącze M10x1
| bez akcesorii | |
|---|---|
| z rurką i końcówką zaciskową |
Oznaczanie
Przykład zamawiania smarownicy ręcznej dźwigniowej, bez akcesorii:
Smarownica EcoLube
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 468 |
| Rodzaj | Smarownica EcoLube |
| Napęd | max. 400bar |
| Waga | 1,24 kg |
