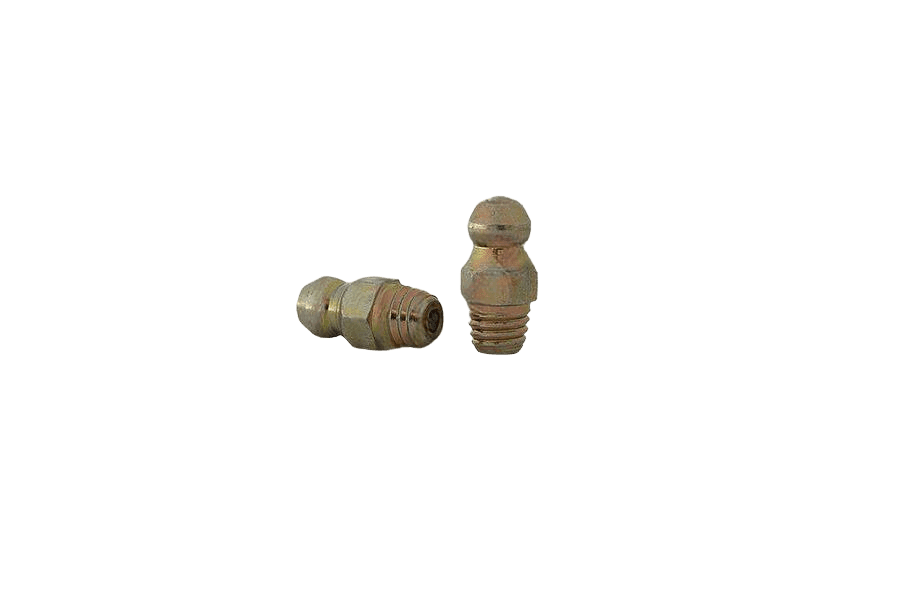

Smarowniczka samogwintująca prosta DIN 71412 AS, ocynk żółty
DIN 71412 ASDIN 71412 AS
OznaczenieDIN 71412 AS · stal · Ocynk galwaniczny żółty (oc.Z)
Opis
Smarowniczka samogwintująca prosta wg normy DIN 71412 AS, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M10x1.
Dane techniczne
3 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny żółty (oc.Z) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 71412 AS |
| Rodzaj | Smarowniczka samogwintująca prosta |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 141 g |
| Waga 1 szt | 2,82 g |
DIN 71412 ASkarta katalogowa
karta katalogowaSmarowniczka samogwintująca prosta DIN 71412 AS, ocynk żółty — wymiary i warunki techniczne wg DIN 71412 AS
Wymiary i warunki techniczne wg DIN 71412 AS
Karta normy DIN 71412 ASWymiary — forma AS (prosta)
wszystkie wartości w mm| d(nom) | M6 | M8x1 | M10x1 |
|---|---|---|---|
| hwysokość całkowita; forma prosta występuje w kilku długościach (wartości rozdzielone „/”) | 13,5 / 15 / 20,5 | 15 / 17 | |
| bwysokość do sześciokąta (bez główki kulkowej) | 4 / 5,5 | 5,5 / 7 | |
| srozmiar klucza (sześciokąt) | 7 | 9 |
Kolumna M6 odpowiada wybranemu wariantowi Smarowniczka samogwintująca prosta DIN 71412 AS M6, ocynk żółty.
- Forma AS — smarowniczka prosta; kąt osi α = 180°

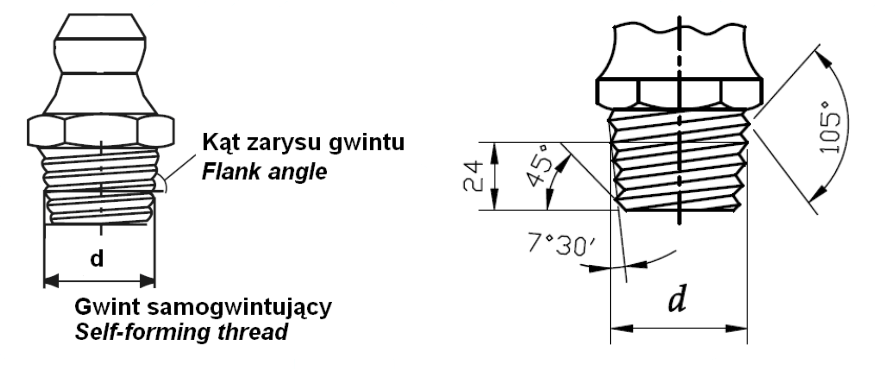

- dgwint stożkowy samogwintujący (oznaczenie na rysunku: S6x1,0 / S8x1,0 = gwint nominalny odpowiednio M6, M8x1)
- Kula Ø6,5 — średnica kulki zaworu
- M10x1 — rozmiar dostępny w katalogu, lecz arkusz DIN 71412 S podaje wymiary M10x1 wyłącznie dla form kątowych (BS/CS); dla formy prostej AS wymiarów brak
Materiał i wykonanie
4 pozycjeMateriał
- Stal
- klasa własności mechanicznych 5.8 wg ISO 898-1
Powierzchnia i utwardzanie
- Utwardzanie powierzchniowe
- wg DIN 50133, twardość min. 650 HV
- Głębokość hartowania
- 0,08 – 0,15 mm
- Powłoka galwaniczna
- wg DIN 267-9: A3F (cynk żółty)
Uwagi
Opis
Smarowniczki samogwintujące mają specjalny kąt gwintu i odpowiednią twardość, dzięki czemu można je wkręcać w otwory nieposiadające gwintu — operację gwintowania otworu można pominąć (gwint smarowniczki tworzy swój przeciwgwint). W razie późniejszej konieczności wymiany w to samo miejsce można wkręcić standardową smarowniczkę z gwintem o właściwej średnicy.
Zastosowanie
Smarowniczki kulkowe przeznaczone są do smarowania smarownicami ręcznymi oraz mechanicznymi. Połączenie smarowniczki z odpowiednią końcówką zaciskową smarownicy jest mocne, dzięki czemu system zapewnia bezciśnieniowe smarowanie trudno dostępnych punktów smarowych.
Uwagi
Instrukcja montażu

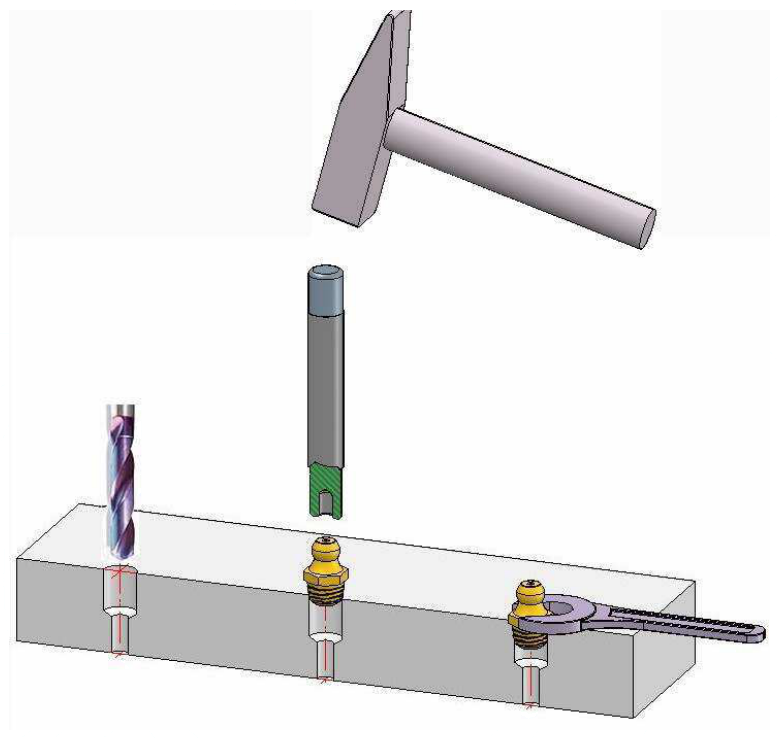

Dokładna średnica otworu zależy od rodzaju materiału, w który smarowniczka będzie wkręcana, i powinna zostać ustalona po testach montażu (decydująca jest konsystencja materiału). Praktyka wykazała, że średnica otworu powinna być o 0,4–0,5 mm mniejsza od średnicy nominalnej.
Oznaczanie
przykład zapisuPrzykład oznaczenia smarowniczki samogwintującej prostej (forma AS, 180°), gwint M6x1, ze stali:
Smarowniczka DIN 71412 – AS – 180° – M6x1 – St
