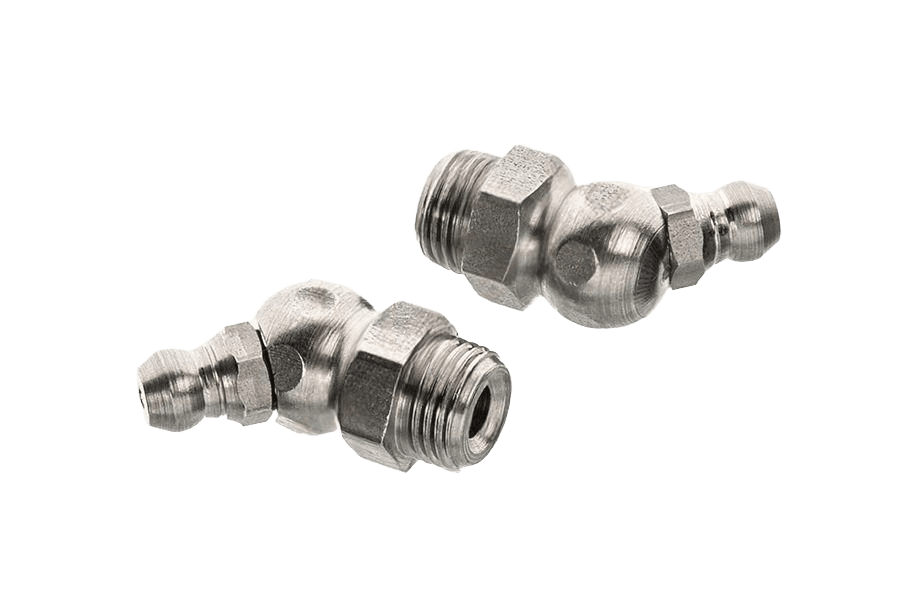

Smarowniczka kątowa 45° DIN 71412 B, stal kwasoodporna A4
DIN 71412 BDIN 71412 B
OznaczenieDIN 71412 B · M10x1 · stal nierdzewna A4
DIN 71412 Bkarta katalogowa
karta katalogowaSmarowniczka — wymiary i warunki techniczne wg DIN 71412 B
Wymiary i warunki techniczne wg DIN 71412 B
Karta normy DIN 71412 BWymiary
wszystkie wartości w mm| d | h | b | k | α | s |
|---|---|---|---|---|---|
| M5x0,8 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M6x0,75 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M6x0,75 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M6x1,0 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M6x1,0 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M6x1,0 | 17,5 | 5,5 | 12,3 | 67° | 9 |
| M6x1,0 | 20,5 | 5,5 | 12,2 | 67° | 9 |
| M7x1,0 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x0,75 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,0 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,0 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,0 | 17,5 | 5,5 | 12,3 | 67° | 9 |
| M8x1,0 | 20,5 | 5,5 | 12,2 | 67° | 9 |
| M8x1,25 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,25 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,25 | 20,5 | 5,5 | 12,2 | 67° | 9 |
| M10x1,0 | 20,5 | 5,5 | 11 | 45° | 11 |
| M10x1,0 | 25 | 5,5 | 11,5 | 45° | 11 |
| M10x1,0 | 26 | 7 | 11,5 | 45° | 11 |
| M10x1,0 | 47 | 7 | 11 | 45° | 11 |
| M10x1,0 | 25 | 5,5 | 11,5 | 67° | 11 |
| M10x1,25 | 25 | 5,5 | 11,5 | 45° | 11 |
| M10x1,5 | 25 | 5,5 | 11,5 | 45° | 11 |
| M12x1,0 | 22,5 | 6,5 | 12 | 45° | 14 |
| M12x1,5 | 22,5 | 6,5 | 12 | 45° | 14 |
| M12x1,75 | 22,5 | 6,5 | 12 | 45° | 14 |
| M14x1,5 | 22,5 | 6,5 | 12 | 45° | 14 |
| M16x1,5 | 25,5 | 7 | 13,5 | 45° | 17 |
| R 1/8 | 20,5 | 5,5 | 11 | 45° | 11 |
| R 1/8 | 25 | 5,5 | 11,5 | 45° | 11 |
| R 1/8 | 28,5 | 9 | 11,5 | 45° | 11 |
| R 1/8 | 36 | 5,5 | 11 | 45° | 11 |
| R 1/8 | 25 | 5,5 | 11,5 | 67° | 11 |
| R 1/4 | 22,5 | 6,5 | 12 | 45° | 11 |
| R 3/8 | 25,5 | 7 | 13,5 | 45° | 17 |
- dgwint stożkowy smarowniczki (oznaczenie nominalne)
- h — wysokość całkowita
- b — wysokość części sześciokątnej (pod klucz)
- k — długość króćca (części nachylonej pod kątem α)
- α — kąt nachylenia główki (45° lub 67°)
- s — rozmiar klucza; napęd sześciokątny (⬡) lub kwadratowy (□) zależnie od wykonania
- R 1/8, R 1/4, R 3/8 — gwint rurowy stożkowy (odpowiedniki: 1/8-28, 1/4-19, 3/8-19 BSP)
- Ta sama średnica gwintu może występować w kilku wykonaniach (różne długości oraz kąt 45° i 67°) — każde ma osobny wiersz.
Materiał / powłoka
5 pozycji| Materiał | stal, klasa własności mechanicznych 5.8 wg ISO 898-1 |
|---|---|
| Powierzchnia | utwardzana wg DIN 50133, twardość min. 550 HV |
| Głębokość hartowania | 0,08–0,15 mm |
| Powłoka galwaniczna | wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz — dostępne dla wybranych rozmiarów (patrz tabela wymiarów) |
Uwagi
Smarowniczki kulkowe przeznaczone są do smarowania za pomocą smarownic ręcznych oraz mechanicznych. Połączenie smarowniczki z odpowiednią końcówką zaciskową smarownicy jest mocne, dzięki czemu system zapewnia bezciśnieniowe smarowanie trudno dostępnych punktów smarowych.
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 71412 B · M10x1 · stal nierdzewna A4Opis
Smarowniczka kątowa 45° wg normy DIN 71412 B, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarze M10x1. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A1.
Specyfikacja produktu
8 pozycji| Rozmiar | M10x1 |
|---|---|
| Materiał wyrobu | stal nierdzewna A4 |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 71412 B |
| Rodzaj | Smarowniczka (45) |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 60 g |
| Waga 1 szt | 12 g |
Wykonania DIN 71412 B
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Smarowniczka kątowa 45° DIN 71412 B, stal kwasoodporna A4stal nierdzewna A4to wykonanie | stal nierdzewna A4 | — | wybierz wymiar |
| Smarowniczka kątowa 45° DIN 71412 B, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Smarowniczka kątowa 45° DIN 71412 B, stal nierdzewna A1stal nierdzewna A1 | stal nierdzewna A1 | — | wybierz wymiar |
| Smarowniczka kątowa 45° DIN 71412 B, mosiądzmosiądz | mosiądz | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 71412 B · stal nierdzewna A4
M10x1150,39 zł / opak
