Smarowniczka samogwintująca kątowa 45° DIN 71412 BS, ocynk żółty
DIN 71412 BSDIN 71412 BS
OznaczenieDIN 71412 BS · stal · Ocynk galwaniczny żółty (oc.Z)
Opis

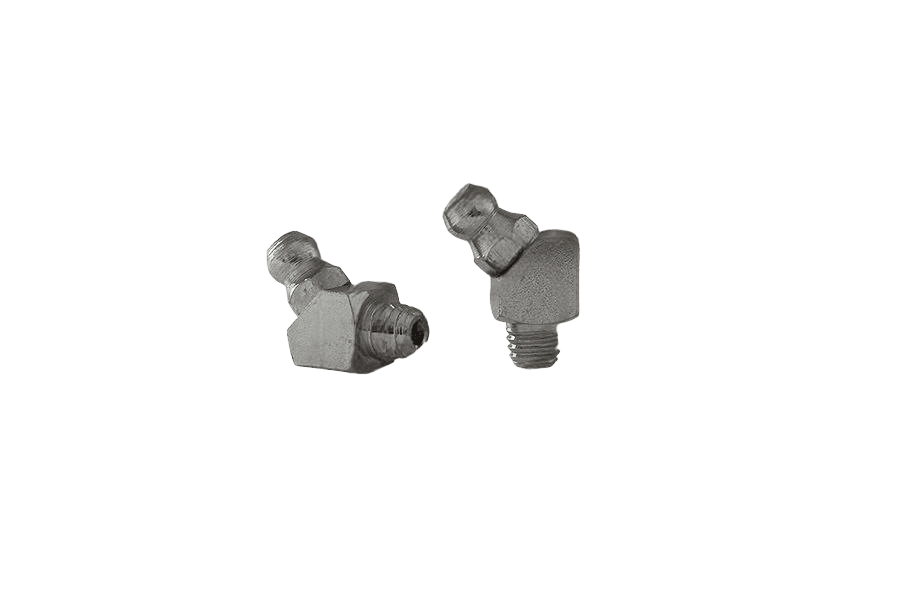

Smarowniczka samogwintująca kątowa 45° wg normy DIN 71412 BS, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M8x1.
Dane techniczne
2 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny żółty (oc.Z) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 71412 BS |
| Rodzaj | Smarowniczka samogwintująca kątowa 45° |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 353 g |
| Waga 1 szt | 7,06 g |
DIN 71412 BSkarta katalogowa
karta katalogowaSmarowniczka samogwintująca kątowa 45° DIN 71412 BS, ocynk żółty — wymiary i warunki techniczne wg DIN 71412 BS
Wymiary i warunki techniczne wg DIN 71412 BS
Karta normy DIN 71412 BSWymiary
wszystkie wartości w mm| d | M6 | M8x1 | M10x1 | 1/4-28 UNF |
|---|---|---|---|---|
| hdługość całkowita | 20,5 | 20,5 | 20,5 | 20,5 |
| bwysokość łba (część chwytowa pod klucz) | 5,5 | 5,5 | 5,5 | 5,5 |
| awysięg końcówki kulkowej (poziomy; na rysunku oznaczony k) | 10,5 | 10,5 | 11 | 11 |
| srozmiar klucza; profil kwadratowy (□), dla 1/4-28 UNF sześciokątny | 9 | 9 | 11 | 9 |
| αkąt odgięcia korpusu (forma BS: 45°) | 45° | 45° | 45° | 45° |
Kolumna M6 odpowiada wybranemu wariantowi Smarowniczka samogwintująca kątowa 45° DIN 71412 BS M6, ocynk żółty.

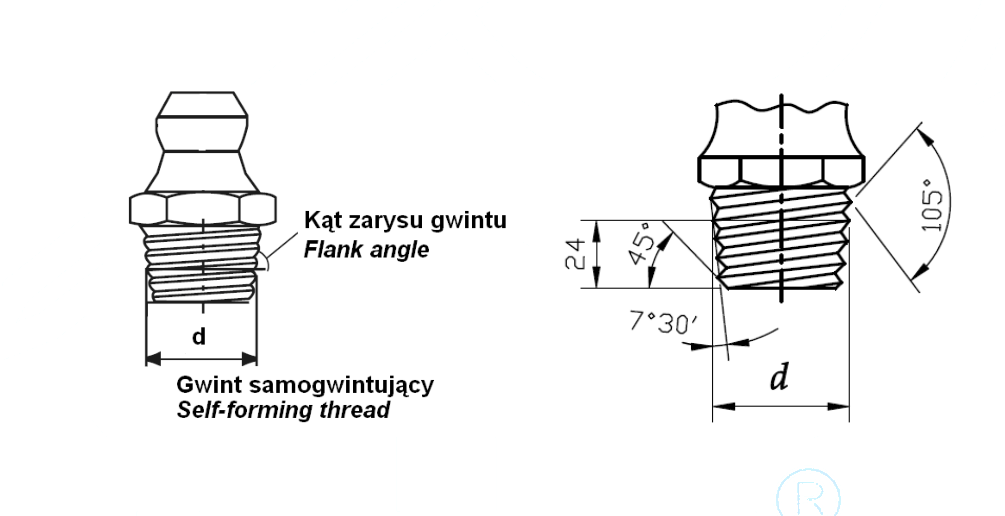

- dgwint samoformujący, stożkowy (w karcie oznaczany symbolem S, np. M6 = S6x1,0)
- M6, M8x1 — rozmiary dostępne w ofercie; M10x1 i 1/4-28 UNF wg normy
Materiał i wykonanie
6 pozycjiMateriał
- Stal
- klasa własności mechanicznych 5.8 wg ISO 898-1
Powierzchnia
- Utwardzanie
- wg DIN 50133, twardość min. 650 HV
- Głębokość hartowania
- 0,08–0,15 mm
- Powłoka
- galwaniczna wg DIN 267-9: A3F (cynk galwaniczny, żółty)
Gwint
- Typ
- samoformujący (samogwintujący), stożkowy
- Montaż
- wkręcany w otwór bez wcześniejszego gwintowania; przy wymianie można zastosować standardową smarowniczkę o właściwej średnicy
Uwagi
Smarowniczki samogwintujące mają specjalny kąt gwintu i odpowiednią twardość, dzięki czemu można je wkręcać w otwory nieposiadające gwintu — operację gwintowania otworu można pominąć. W razie późniejszej potrzeby wymiany smarowniczkę samogwintującą można wykręcić i zastąpić standardową smarowniczką o właściwej średnicy.
Smarowniczki kulkowe przeznaczone są do smarowania smarownicami ręcznymi oraz mechanicznymi. Połączenie smarowniczki z odpowiednią końcówką zaciskową smarownicy jest mocne, dzięki czemu system zapewnia bezciśnieniowe smarowanie trudno dostępnych punktów smarowych.
Uwagi
Przykład oznaczenia smarowniczki kulkowej z gwintem samogwintującym M8x1, kątowej 45° (forma BS), wykonanej ze stali węglowej:
Smarowniczka DIN 71412 – BS – 45° – M8x1 – St
Oznaczanie

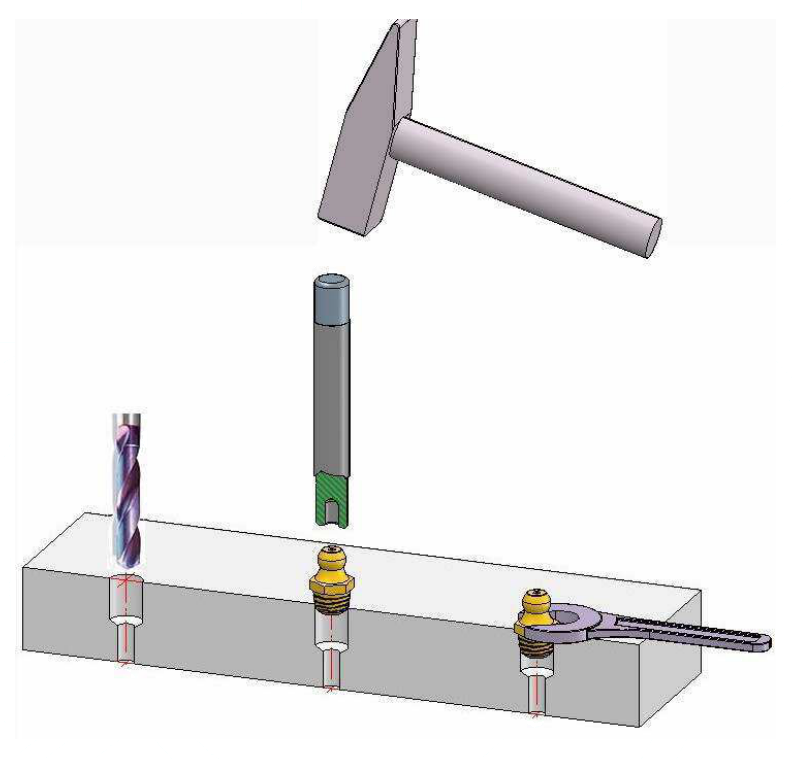

przykład zapisuInstrukcja montażu: dokładna średnica otworu rdzeniowego zależy od rodzaju materiału, w który wkręcana jest smarowniczka, i powinna zostać ustalona na podstawie prób montażu (decydująca jest konsystencja materiału). W praktyce średnica otworu powinna być o 0,4–0,5 mm mniejsza od średnicy nominalnej.
Smarowniczka samogwintująca kątowa 45° DIN 71412 BS, ocynk żółty
