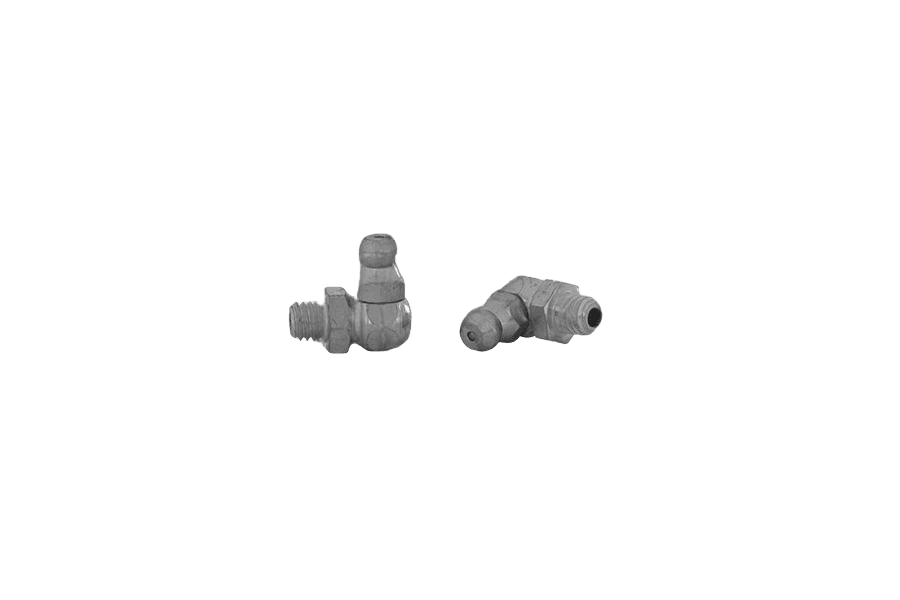

Smarowniczka kątowa 90° DIN 71412 C, ocynk biały
DIN 71412 CDIN 71412 C
Zdjęcie 1 z 2
OznaczenieDIN 71412 C · stal · Ocynk galwaniczny biały (oc.B)
Opis
Smarowniczka kątowa 90° wg normy DIN 71412 C, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od R 1/8 do M12x1,5. W ofercie również w wykonaniu nierdzewnym A1.
Dane techniczne
12 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 71412 C |
| Rodzaj | Smarowniczka (90) |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 550 g |
| Waga 1 szt | 22 g |
DIN 71412 Ckarta katalogowa
karta katalogowaSmarowniczka — wymiary i warunki techniczne wg DIN 71412 C
Wymiary i warunki techniczne wg DIN 71412 C
Karta normy DIN 71412 CWymiary (mm) — gwinty metryczne i rurowe (R / BSP)
M5x0,8–R3/8| Ød(nom) | h | b | k | α | s |
|---|---|---|---|---|---|
| M5x0,8 | 18 | 5,5 | 13 | 90° | 9 |
| M6x0,75 | 18 | 5,5 | 13 | 90° | 9 |
| M6x1 | 18 | 5,5 | 13 | 90° | 9 |
| M7x1,0 | 18 | 5,5 | 13 | 90° | 9 |
| M8x0,75 | 18 | 5,5 | 13 | 90° | 9 |
| M8x1 | 18 | 5,5 | 13 | 90° | 9 |
| M8x1,25 | 18 | 5,5 | 13 | 90° | 9 |
| M10x1 | 20 | 5,5 | 14 | 90° | 11 |
| M10x1,25 | 20 | 5,5 | 14 | 90° | 11 |
| M10x1,5 | 18 | 5,5 | 15 | 90° | 11 |
| M12x1 | 22 | 6,5 | 14 | 90° | 14 |
| M12x1,5 | 22 | 6,5 | 14 | 90° | 14 |
| M12x1,75 | 22 | 6,5 | 14 | 90° | 14 |
| M14x1,5 | 22 | 6,5 | 14 | 90° | 14 |
| M14x2,0 | 22 | 6,5 | 14 | 90° | 14 |
| R 1/8 | 20 | 5,5 | 14 | 90° | 11 |
| R 1/4 | 22 | 6,5 | 14 | 90° | 11 |
| R3/8 | 20 | 7 | 19 | 90° | 17 |
- h
- wysokość całkowita
- b
- wysokość części sześciokątnej (do główki)
- k
- wysięg główki kulkowej (wymiar poziomy)
- α
- kąt odgięcia główki
- s
- rozmiar klucza
| Ød(nom) | M5x0,8 | M6x0,75 | M6x1 | M7x1,0 | M8x0,75 | M8x1 | M8x1,25 | M10x1 | M10x1,25 | M10x1,5 | M12x1 | M12x1,5 | M12x1,75 | M14x1,5 | M14x2,0 | R 1/8 | R 1/4 | R3/8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| hwysokość całkowita | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 18 | 22 | 22 | 22 | 22 | 22 | 20 | 22 | 20 |
| bwysokość części sześciokątnej (do główki) | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 5,5 | 6,5 | 7 |
| kwysięg główki kulkowej (wymiar poziomy) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 14 | 14 | 15 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 19 |
| αkąt odgięcia główki | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
| srozmiar klucza | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 11 | 14 | 14 | 14 | 14 | 14 | 11 | 11 | 17 |
Kolumna R 1/4 odpowiada wybranemu wariantowi Smarowniczka kątowa 90° DIN 71412 C R 1/4, ocynk biały.
- d — gwint smarowniczki (oznaczenie nominalne); gwint stożkowy
- Dostępne z gniazdem 6-kątnym (standard) oraz 4-kątnym; wersja 4-kątna ma k większe o ok. 1 mm.
- M10x1 oraz R 1/8 dostępne także w wykonaniu wydłużonym h = 42 mm (b = 7, k = 15).
- R 1/8 = 1/8-28 BSP; R 1/4 = 1/4-19 BSP; R 3/8 = 3/8-19 BSP (oznaczenia równoważne wg PDF).
Wymiary (mm) — gwinty calowe (UNF / NPT / BSF / BSW)
1/8-27 NPT–1/2-20 UNF| Ød(nom) | h | b | k | α | s |
|---|---|---|---|---|---|
| 1/8-27 NPT | 18 | 5,5 | 15 | 90° | 11 |
| 1/4-18 NPT | 22 | 6,5 | 14 | 90° | 14 |
| 1/4-26 BSF | 18 | 5,5 | 13 | 90° | 9 |
| 1/4"-28UNF | 18 | 5,5 | 13 | 90° | 9 |
| 1/4-BSW | 18 | 5,5 | 13 | 45° | 9 |
| 5/16-22 BSF | 18 | 5,5 | 13 | 90° | 9 |
| 5/16-24 UNF | 18 | 5,5 | 13 | 90° | 9 |
| 5/16-BSW | 18 | 5,5 | 13 | 90° | 9 |
| 3/8-18 NPT | 20 | 7 | 19 | 90° | 11 |
| 3/8-BSF | 20 | 5,5 | 14 | 90° | 11 |
| 3/8-24 UNF | 20 | 5,5 | 14 | 90° | 11 |
| 3/8-BSW | 20 | 5,5 | 14 | 90° | 11 |
| 1/2-20 UNF | 22 | 6,5 | 14 | 90° | 11 |
- h
- wysokość całkowita
- b
- wysokość części sześciokątnej (do główki)
- k
- wysięg główki kulkowej (wymiar poziomy)
- α
- kąt odgięcia główki
- s
- rozmiar klucza
| Ød(nom) | 1/8-27 NPT | 1/4-18 NPT | 1/4-26 BSF | 1/4"-28UNF | 1/4-BSW | 5/16-22 BSF | 5/16-24 UNF | 5/16-BSW | 3/8-18 NPT | 3/8-BSF | 3/8-24 UNF | 3/8-BSW | 1/2-20 UNF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| hwysokość całkowita | 18 | 22 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 22 |
| bwysokość części sześciokątnej (do główki) | 5,5 | 6,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 7 | 5,5 | 5,5 | 5,5 | 6,5 |
| kwysięg główki kulkowej (wymiar poziomy) | 15 | 14 | 13 | 13 | 13 | 13 | 13 | 13 | 19 | 14 | 14 | 14 | 14 |
| αkąt odgięcia główki | 90° | 90° | 90° | 90° | 45° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
| srozmiar klucza | 11 | 14 | 9 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 11 | 11 | 11 |
- d — gwint smarowniczki (oznaczenie nominalne); gwint stożkowy dla wykonań NPT/PTF
- Gwinty calowe (UNF/UNC, NPT/PTF, BSF, BSW) — wykonania eksportowe.
- 1/4-BSW w wykonaniu kątowym 45° (pozostałe pozycje 90°).
Materiał / powłoka
4 pozycje| Materiał (wykonanie stalowe) | stal o klasie własności mechanicznych 5.8 wg ISO 898-1 |
|---|---|
| Twardość powierzchni | min. 550 HV wg DIN 50133; głębokość hartowania 0,08–0,15 mm |
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz — dostępne dla wybranych rozmiarów (patrz tabela wymiarów) |
Oznaczanie
przykład zapisuPrzykład oznaczania smarowniczki kulkowej ciśnieniowej z główką stożkową, kątowej 90° forma C, gwint M8x1, wykonanej ze stali węglowej:
Smarowniczka kątowa 90° DIN 71412 C, ocynk białyWykonania DIN 71412 C
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Smarowniczka kątowa 90° DIN 71412 C, ocynk białystal · Ocynk galwaniczny biały (oc.B)to wykonanie | stal · Ocynk galwaniczny biały (oc.B) | — |
| Smarowniczka kątowa 90° DIN 71412 C, stal nierdzewna A1stal nierdzewna A1 | stal nierdzewna A1 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
