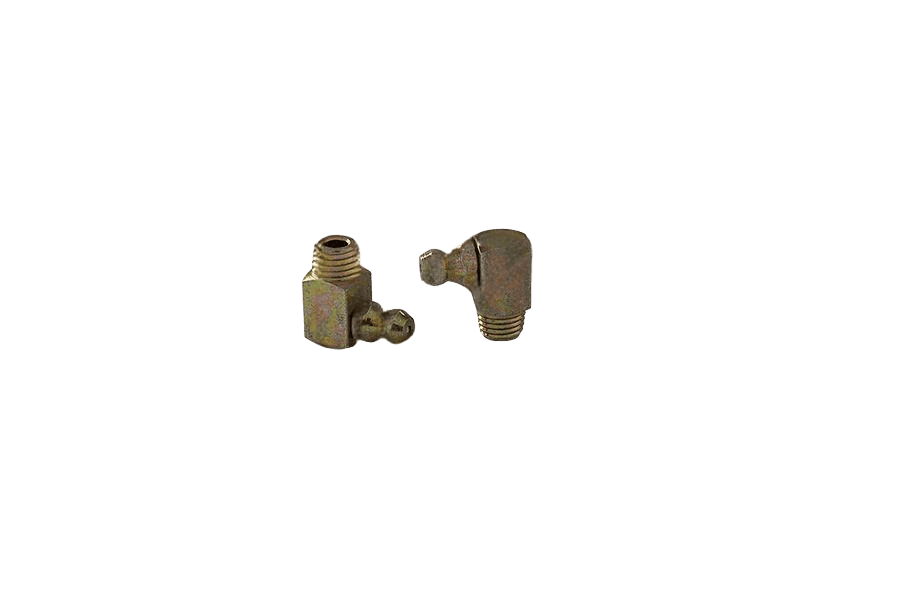

Smarowniczka samogwintująca kątowa 90° DIN 71412 CS, ocynk żółty
DIN 71412 CSDIN 71412 CS
OznaczenieDIN 71412 CS · stal · Ocynk galwaniczny żółty (oc.Z)
Opis
Smarowniczka samogwintująca kątowa 90° wg normy DIN 71412 CS, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M8x1.
Dane techniczne
2 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny żółty (oc.Z) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 71412 CS |
| Rodzaj | Smarowniczka samogwintująca kątowa 90° |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 480 g |
| Waga 1 szt | 9,6 g |
DIN 71412 CSkarta katalogowa
karta katalogowaSmarowniczka samogwintująca kątowa 90° DIN 71412 CS, ocynk żółty — wymiary i warunki techniczne wg DIN 71412 CS
Wymiary i warunki techniczne wg DIN 71412 CS
Karta normy DIN 71412 CSWymiary
wszystkie wartości w mm| d | M6 | M8x1 | M10x1 |
|---|---|---|---|
| hwysokość korpusu; dla M6 dostępne dwie długości: 18 i 21,5 mm | 18 / 21,5 | 18 | 18 |
| bwysokość chwytu sześciokątnego | 5,5 | 5,5 | 5,5 |
| awysięg główki kulkowej (na rysunku wymiar k) | 14 | 14 | 15 |
| srozmiar klucza; chwyt kwadratowy (□) | 9 | 9 | 11 |
Kolumna M6 odpowiada wybranemu wariantowi Smarowniczka samogwintująca kątowa 90° DIN 71412 CS M6, ocynk żółty.
- dgwint samogwintujący (rozmiar nominalny)

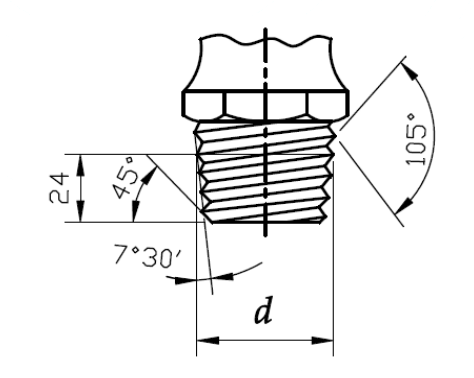

- Gwint samogwintujący oznaczany w normie jako S6x1,0 / S8x1,0 / S10x1,0 (odpowiednio M6 / M8x1 / M10x1)
- α — kąt osi główki: 90° (forma C / Typ H3/S)
- M10x1 (S10x1,0) — wymiar wg normy, poza ofertą magazynową
Materiał i wykonanie
4 pozycjeMateriał
- Stal
- klasa własności mechanicznych 5.8 wg ISO 898-1
Powierzchnia
- Utwardzenie
- wg DIN 50133, twardość min. 650 HV
- Głębokość hartowania
- 0,08–0,15 mm
Powłoka
- Galwaniczna
- cynkowa żółta (A3F) wg DIN 267-9
Uwagi
Smarowniczki samogwintujące mają specjalny kąt gwintu i odpowiednią twardość, dzięki czemu można je wkręcać w otwory nieposiadające gwintu — operację gwintowania otworu można pominąć. W razie późniejszej wymiany w miejsce smarowniczki samogwintującej można zamontować standardową smarowniczkę z gwintem o właściwej średnicy.
Smarowniczki kulkowe przeznaczone są do smarowania smarownicami ręcznymi oraz mechanicznymi. Połączenie smarowniczki z odpowiednią końcówką zaciskową smarownicy jest mocne, co zapewnia bezciśnieniowe smarowanie trudno dostępnych punktów. Forma C (Typ H3/S) ma główkę odgiętą pod kątem 90°.
Uwagi

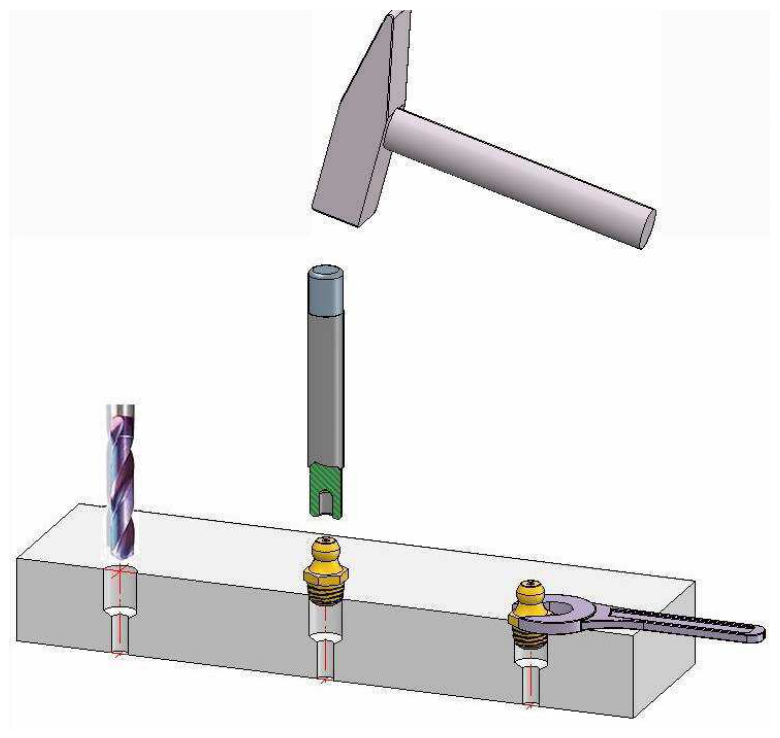

Instrukcja montażu: dokładna średnica otworu zależy od rodzaju materiału, w który smarowniczka będzie wkręcana, i powinna być ustalona po testach montażu (decyduje konsystencja materiału). Praktyka wskazuje, że średnica otworu powinna być o 0,4–0,5 mm mniejsza od średnicy nominalnej.
Oznaczanie
przykład zapisuPrzykład oznaczania smarowniczki kulkowej samogwintującej, kątowej 90° forma CS, z gwintem M8x1, ze stali:
Smarowniczka samogwintująca kątowa 90° DIN 71412 CS, ocynk żółty
