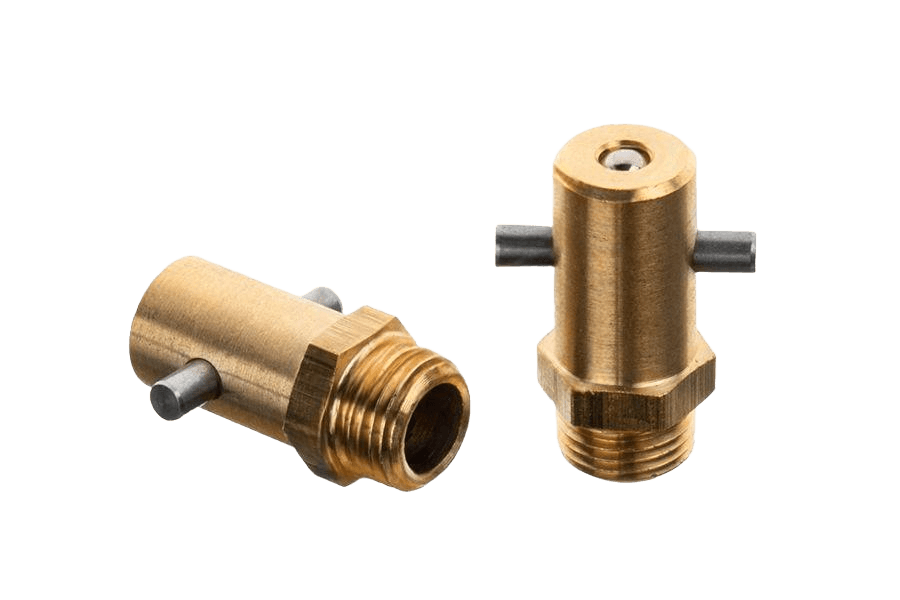

Smarowniczka bagnetowa AN 282, mosiądz
AN 282AN 282
Zdjęcie 1 z 2
OznaczenieAN 282 · mosiądz
Opis
Smarowniczka bagnetowa wg normy AN 282, z mosiądzu.
Dostępny asortyment: w rozmiarach od R 1/8 do R 1/4.
Dane techniczne
2 warianty| Materiał wyrobu | mosiądz |
|---|---|
| Układ rozmiaru | calowy / rurowy |
| Norma | AN 282 |
| Rodzaj | Smarowniczka bagnetowa |
| Klasa / materiał | Mosiądz (ms) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,52 kg |
| Waga 1 szt | 15,2 g |
AN 282karta katalogowa
karta katalogowaSmarowniczka bagnetowa AN 282, mosiądz — wymiary i warunki techniczne wg AN 282
Wymiary i warunki techniczne wg AN 282
Karta normy AN 282Wymiary
wszystkie wartości w mm| d(nom) | h | b | s |
|---|---|---|---|
| M16x1,5 | 25 | 6,5 | 17 |
| R1/8 | 24 | 5,5 | 11 |
| R1/4 | 25 | 6,5 | 14 |
| R3/8 | 25 | 6,5 | 17 |
| 1/8-27NPT/PTF | 24 | 5,5 | 11 |
| 1/4-18NPT/PTF | 25 | 6,5 | 14 |
- h
- wysokość całkowita smarowniczki
- b
- wysokość do sześciokąta (bez główki kulkowej)
- s
- rozmiar klucza (sześciokąt)
| d(nom) | M16x1,5 | R1/8 | R1/4 | R3/8 | 1/8-27NPT/PTF | 1/4-18NPT/PTF |
|---|---|---|---|---|---|---|
| hwysokość całkowita smarowniczki | 25 | 24 | 25 | 25 | 24 | 25 |
| bwysokość do sześciokąta (bez główki kulkowej) | 6,5 | 5,5 | 6,5 | 6,5 | 5,5 | 6,5 |
| srozmiar klucza (sześciokąt) | 17 | 11 | 14 | 17 | 11 | 14 |
Kolumna R 1/4 odpowiada wybranemu wariantowi Smarowniczka bagnetowa AN 282 R 1/4, mosiądz.
- doznaczenie gwintu smarowniczki; wszystkie gwinty w tabeli są gwintami stożkowymi
- R1/8 = 1/8-28 BSP, R1/4 = 1/4-19 BSP, R3/8 = 3/8-19 BSP — oznaczenia równoważne (calowy gwint rurowy Withwortha)
- NPT/PTF — amerykański stożkowy gwint rurowy; inny profil niż BSP, nie jest zamiennikiem
Materiał / powłoka
3 pozycje| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | powłoki galwaniczne wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), mosiądz — dostępne dla wybranych rozmiarów |
Uwagi
Opis
Szczególnie silne i niezawodne połączenie z główką smarowniczki zostało osiągnięte dzięki zaczepowi bagnetowemu. Konstrukcja zapewnia również duży wypływ smaru. Przeznaczona szczególnie do przemysłu ciężkiego, np. przemysłu stoczniowego.
Oznaczanie
przykład zapisuPrzykład oznaczenia smarowniczki kulkowej bagnetowej, gwint M16x1,5, wykonanej ze stali węglowej:
Smarowniczka AN 282 - M16x1,5 - St
