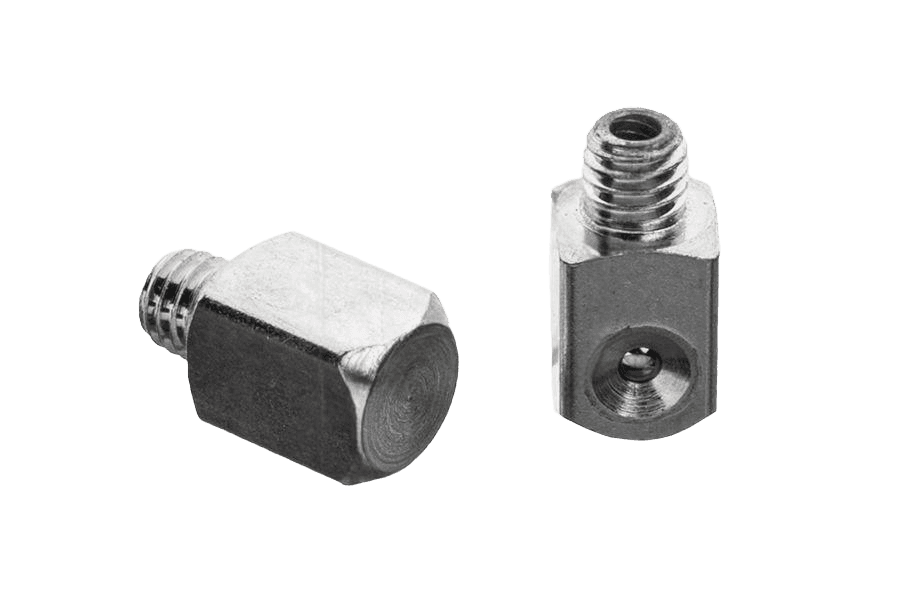

Smarowniczka lejkowa kątowa 90° DIN 3405 C, ocynk biały
DIN 3405 CDIN 3405 C
Zdjęcie 1 z 2
OznaczenieDIN 3405 C · stal · Ocynk galwaniczny biały (oc.B)
Opis
Smarowniczka lejkowa kątowa 90° wg normy DIN 3405 C, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6x1 do M10x1.
Dane techniczne
3 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 3405 C |
| Rodzaj | Smarowniczka lejkowa (90) |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 89 g |
| Waga 1 szt | 8,9 g |
DIN 3405 Ckarta katalogowa
karta katalogowaSmarowniczka lejkowa kątowa 90° DIN 3405 C, ocynk biały — wymiary i warunki techniczne wg DIN 3405 C
Wymiary i warunki techniczne wg DIN 3405 C
Karta normy DIN 3405 CWymiary (mm) — Forma C
M6x1–R1/8, 1/8-28BSP| Ød(nom) | h | b | s |
|---|---|---|---|
| M6x1 | 18 | 5,5 | 9 |
| M8x1 | 18 | 5,5 | 9 |
| M8x1,25 | 18 | 5,5 | 9 |
| M10x1 | 18 | 5,5 | 11 |
| R1/8, 1/8-28BSP | 18 | 5,5 | 11 |
- h
- wysokość całkowita
- b
- wysokość do sześciokąta osadzenia
- s
- rozmiar klucza (klucz czworokątny, nie sześciokątny)
| Ød(nom) | M6x1 | M8x1 | M8x1,25 | M10x1 | R1/8, 1/8-28BSP |
|---|---|---|---|---|---|
| hwysokość całkowita | 18 | 18 | 18 | 18 | 18 |
| bwysokość do sześciokąta osadzenia | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| srozmiar klucza (klucz czworokątny, nie sześciokątny) | 9 | 9 | 9 | 11 | 11 |
Kolumna M6x1 odpowiada wybranemu wariantowi Smarowniczka lejkowa kątowa 90° DIN 3405 C M6x1, ocynk biały.
- d — gwint smarowniczki (oznaczenie nominalne); w Formie C gwint stożkowy
Materiał / powłoka
2 pozycje| Materiał | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka | galwaniczna wg DIN 267-9: A3F |
Oznaczanie
przykład zapisuPrzykład oznaczania smarowniczki kulkowej z główką zaokrągloną, forma C, gwint M6x1, wykonanej ze stali węglowej:
Smarowniczka lejkowa kątowa 90° DIN 3405 C, ocynk biały
