AN 120karta katalogowa

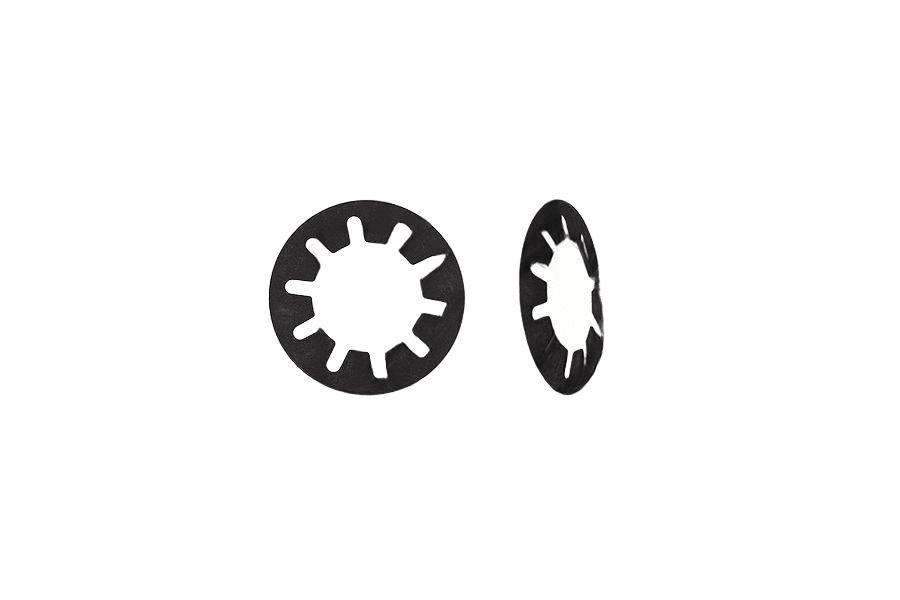

Sprężyna łoż. K
Wymiary i warunki techniczne wg AN 120
Symbole
| De | średnica zewnętrzna sprężyny [mm] |
|---|---|
| Di | średnica wewnętrzna sprężyny [mm] |
| t | grubość sprężyny [mm] |
| l0 | wysokość swobodna sprężyny, bez obciążenia [mm] |
| h0 | wysokość stożka sprężyny nieobciążonej, h0 = l0 − t [mm] |
| h0/t | stosunek wysokości stożka do grubości blachy [-] |
| s | ugięcie sprężyny przy sile F, s = 0,75·h0 [mm] |
| F | siła sprężyny przy ugięciu s [N] |
| Typ łożyska | oznaczenia łożysk kulkowych, do osadzenia których dobrana jest dana sprężyna (dla jednego rozmiaru może pasować kilka alternatywnych typów) |
| Dz | nominalna średnica zewnętrzna pasującego łożyska kulkowego [mm] |
| Dw1, Dw2, Dw3 | nominalne średnice wewnętrzne (otwory) alternatywnych typów łożysk pasujących do tego samego gniazda sprężyny — kolejne kolumny odpowiadają zwykle innej serii łożysk (60xx/62xx/63xx); „-” = brak danego wariantu dla tego rozmiaru |
Wymiary i dobór łożyska (mm) — De 9,8–61,5 mm
| De × Di × t (mm) | 9,8×6,2×0,2 | 12,8×7,2×0,25 | 15,8×8,2×0,25 | 18,8×9,2×0,3 | 18,8×10,2×0,35 | 21,8×12,3×0,35 | 23,7×14,3×0,4 | 25,7×14,3×0,4 | 27,7×17,3×0,4 | 29,7×17,4×0,4 | 31,7×20,4×0,4 | 34,6×20,4×0,4 | 34,6×22,4×0,5 | 36,6×20,4×0,5 | 39,6×25,5×0,5 | 41,6×25,5×0,5 | 46,5×30,5×0,6 | 51,5×35,5×0,6 | 54,5×40,5×0,6 | 61,5×40,5×0,7 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l0 | 0,4 | 0,5 | 0,55 | 0,65 | 0,7 | 0,75 | 0,9 | 0,9 | 1 | 1,1 | 1,1 | 1,1 | 1,2 | 1,3 | 1,3 | 1,4 | 1,5 | 1,5 | 1,5 | 1,8 |
| h0 | 0,20 | 0,25 | 0,30 | 0,35 | 0,35 | 0,40 | 0,50 | 0,50 | 0,60 | 0,70 | 0,70 | 0,70 | 0,70 | 0,80 | 0,80 | 0,90 | 0,90 | 0,90 | 0,90 | 1,10 |
| h0/t | 1,00 | 1,00 | 1,20 | 1,17 | 1,00 | 1,14 | 1,25 | 1,25 | 1,50 | 1,75 | 1,75 | 1,75 | 1,40 | 1,60 | 1,60 | 1,80 | 1,50 | 1,50 | 1,50 | 1,57 |
| s | 0,15 | 0,19 | 0,23 | 0,26 | 0,26 | 0,30 | 0,38 | 0,38 | 0,45 | 0,53 | 0,53 | 0,53 | 0,53 | 0,60 | 0,60 | 0,68 | 0,68 | 0,68 | 0,68 | 0,83 |
| F | 23 | 29 | 23 | 31 | 51 | 46 | 81 | 63 | 80 | 83 | 81 | 61 | 118 | 110 | 110 | 113 | 153 | 135 | 141 | 176 |
| Typ łożyska | 623(EL3) | 624(EL4) | 625(EL5) 634(R4) | 626(EL6) 635(R5) | 607(EL7) | 608(EL8) 627(R7) | 609(EL9) | 6000 629(R9) | 6001 | 6200 | 6002 6201 | 6300 | 6003 6202 | 6301 | 6203 | 6004 6302 | 6005 6204 6303 | 6205 6304 | 6006 | 6007 6206 6305 |
| Dz | 10 | 13 | 16 | 16 | 19 | 22 | 24 | 26 | 28 | 30 | 32 | 35 | 35 | 37 | 40 | 42 | 47 | 52 | 55 | 62 |
| Dw1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 17 | 20 | 25 | 30 | 35 | |||||
| Dw2 | 4 | 5 | 7 | 9 | 10 | 12 | 15 | 17 | 20 | 25 | 30 | |||||||||
| Dw3 | 10 | 12 | 15 | 17 | 20 | 25 |
„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)
Wymiary i dobór łożyska (mm) — De 67,5–159 mm
| De × Di × t (mm) | 67,5×50,5×0,7 | 71,5×45,5×0,7 | 71,5×50,5×0,7 | 74,5×55,5×0,8 | 79,5×50,5×0,8 | 79,5×55,5×0,8 | 84,5×60,5×0,9 | 89,5×60,5×0,9 | 89,5×65,5×0,9 | 94,5×75,5×1 | 99×65,5×1 | 99×70,5×1 | 109×70,5×1,25 | 109×75,5×1,25 | 114×90,5×1,25 | 119×75,5×1,25 | 119×85,5×1,25 | 124×90,5×1,25 | 129×85,5×1,25 | 129×95,5×1,25 | 139×90,5×1,25 | 139×101×1,25 | 149×95,5×1,5 | 149×106×1,5 | 159×101×1,5 | 159×111×1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l0 | 1,7 | 2,1 | 2,1 | 1,9 | 2,3 | 2,3 | 2,5 | 2,5 | 2,2 | 2,6 | 2,6 | 2,7 | 2,7 | 2,45 | 2,8 | 2,8 | 3 | 3,2 | 3,2 | 3,25 | 3,25 | 3,2 | 3,2 | 3,5 | 3,5 | |
| h0 | 1,00 | 1,40 | 1,40 | 1,10 | 1,50 | 1,50 | 1,60 | 1,60 | 1,60 | 1,20 | 1,60 | 1,60 | 1,45 | 1,45 | 1,20 | 1,55 | 1,55 | 1,75 | 1,95 | 1,95 | 2,00 | 2,00 | 1,70 | 1,70 | 2,00 | 2,00 |
| h0/t | 1,43 | 2,00 | 2,00 | 1,38 | 1,88 | 1,88 | 1,78 | 1,78 | 1,78 | 1,20 | 1,60 | 1,60 | 1,16 | 1,16 | 0,96 | 1,24 | 1,24 | 1,40 | 1,56 | 1,56 | 1,60 | 1,60 | 1,13 | 1,13 | 1,33 | 1,33 |
| s | 0,75 | 1,05 | 1,05 | 0,83 | 1,13 | 1,13 | 1,20 | 1,20 | 1,20 | 0,90 | 1,20 | 1,20 | 1,09 | 1,09 | 0,90 | 1,16 | 1,16 | 1,31 | 1,46 | 1,46 | 1,50 | 1,50 | 1,28 | 1,28 | 1,50 | 1,50 |
| F | 161 | 185 | 218 | 211 | 228 | 263 | 359 | 288 | 335 | 325 | 292 | 332 | 357 | 398 | 398 | 320 | 393 | 445 | 405 | 500 | 354 | 429 | 379 | 450 | 412 | 477 |
| Typ łożyska | 6008 | 6306 | 6207 | 6009 | 6307 | 6010 6208 | 6209 | 6308 | 6011 6210 | 6012 | 6309 | 6013 6211 | 6310 | 6014 6212 | 6015 | 6311 | 6213 | 6016 6214 | 6312 | 6017 6215 | 6313 | 6018 6216 | 6314 | 6020 6217 | 6315 | 6021 6218 |
| Dz | 68 | 72 | 72 | 75 | 80 | 80 | 85 | 90 | 90 | 95 | 100 | 100 | 110 | 110 | 115 | 120 | 120 | 125 | 130 | 130 | 140 | 140 | 150 | 150 | 160 | 160 |
| Dw1 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 | |||||||||||||
| Dw2 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | ||||||||||||||
| Dw3 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)l0 dla 89,5×65,5×0,9 („—”) — w PDF wydrukowane niekompletnie jako „2,” (potwierdzone w warstwie tekstowej dokumentu); prawdopodobnie 2,5 (l0 = h0 + t = 1,60 + 0,9, zgodnie ze wzorem i z identycznym wierszem h0=1,60/t=0,9 przy De=84,5 i De=89,5×60,5, gdzie l0=2,5 jest wydrukowane w pełni)
Wymiary i dobór łożyska (mm) — De 169–358 mm
| De × Di × t (mm) | 169×111×1,5 | 169×121×1,5 | 179×121×2 | 179×126×2 | 189×121×2 | 189×131×2 | 198×131×2 | 198×141×2 | 213×151×2,25 | 223×161×2,25 | 228×161×2,25 | 238×161×2,25 | 248×171×2,5 | 258×171×2,5 | 268×181×2,5 | 278×181×2,5 | 288×191×2,75 | 298×191×2,75 | 308×202×3 | 318×212×3 | 338×232×3 | 358×242×3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l0 | 3,8 | 3,8 | 4,2 | 4,2 | 4,3 | 4,3 | 4,5 | 4,5 | 4,5 | 4,6 | 4,95 | 5,25 | 5 | 5,5 | 5,7 | 6 | 5,75 | 6,35 | 6,1 | 6,2 | 6,6 | 7 |
| h0 | 2,30 | 2,30 | 2,20 | 2,20 | 2,30 | 2,30 | 2,50 | 2,50 | 2,25 | 2,35 | 2,70 | 3,00 | 2,50 | 3,00 | 3,20 | 3,50 | 3,00 | 3,60 | 3,10 | 3,20 | 3,60 | 4,00 |
| h0/t | 1,53 | 1,53 | 1,10 | 1,10 | 1,15 | 1,15 | 1,25 | 1,25 | 1,00 | 1,04 | 1,20 | 1,33 | 1,00 | 1,20 | 1,28 | 1,40 | 1,09 | 1,31 | 1,03 | 1,07 | 1,20 | 1,33 |
| s | 1,73 | 1,73 | 1,65 | 1,65 | 1,73 | 1,73 | 1,88 | 1,88 | 1,69 | 1,76 | 2,03 | 2,25 | 1,88 | 2,25 | 2,40 | 2,63 | 2,25 | 2,70 | 2,33 | 2,40 | 2,70 | 3,00 |
| F | 470 | 546 | 864 | 928 | 759 | 858 | 812 | 923 | 941 | 942 | 1036 | 1021 | 1005 | 1106 | 1155 | 1155 | 1145 | 1307 | 1300 | 1302 | 1415 | 1424 |
| Typ łożyska | 6316 | 6022 6219 | 6317 | 6024 6220 | 6318 | 6221 | 6319 | 6026 6222 | 6224 6320 | 6030 6321 | 6226 | 6032 6322 | 6228 | 6034 6324 | 6230 | 6036 6326 | 6038 6232 | 6328 | 6040 6234 | 6236 6330 | 6044 6238 6332 | 6048 6240 6334 |
| Dz | 170 | 170 | 180 | 180 | 190 | 190 | 200 | 200 | 215 | 225 | 230 | 240 | 250 | 260 | 270 | 280 | 290 | 300 | 310 | 320 | 340 | 360 |
| Dw1 | 110 | 120 | 130 | 150 | 160 | 170 | 180 | 190 | 200 | 220 | 240 | |||||||||||
| Dw2 | 95 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | ||||||||||
| Dw3 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 120 | 130 | 140 | 150 | 160 | 170 |
„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)Dw2 dla 189×131×2 / łożyska 6221 („—”) — PDF drukuje „10”, co łamie rosnący ciąg w tej kolumnie (95, 100, 10, 110) i nie zgadza się z rzeczywistą średnicą otworu łożyska 6221 (105 mm wg katalogów łożyskowych); potwierdzone w warstwie tekstowej dokumentu jako literalne „10” — pominięte zamiast zgadywania.
Oznaczanie
Przykład oznaczania: sprężyny talerzowej o średnicy zewnętrznej De = 41,6 mm, średnicy wewnętrznej Di = 25,5 mm, grubości t = 0,56 mm:
Sprężyna talerzowa AN 120 -41,6x25,5x0,56.
Specyfikacja produktu
| Średnica zewnętrzna | — |
|---|---|
| Średnica wewnętrzna | — |
| Grubość | — |
| Norma | AN 120 |
| Rodzaj | Sprężyna łoż. K |
| Pokrycie | Fosfatowane |
