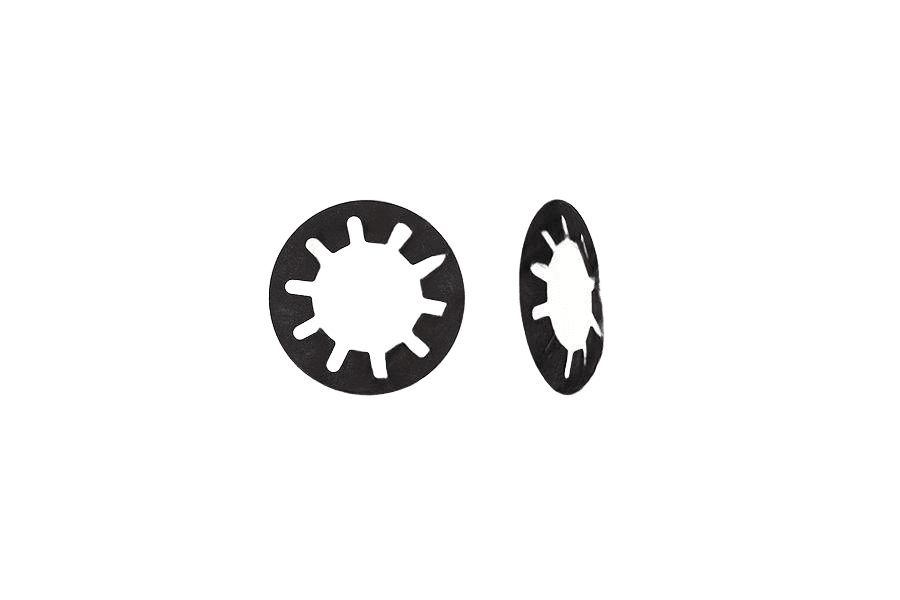

Sprężyna ząbkowana do napinania łożysk Schnorr (typ K) AN 121, fosfatowanie
AN 121AN 121
Zdjęcie 1 z 2
OznaczenieAN 121 · stal · Fosfatowane
- Materiał wyrobu
- stal
- Pokrycie
- Fosfatowane
Wybierz rozmiar
średnica wewnętrzna × średnica zewnętrzna5 wariantów normy · 5 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
| ↓ \ →Średnica zewnętrzna →Średnica wewnętrzna ↓ | 9,8 | 12,8 | 25,7 | 27,7 | 79,5 |
|---|---|---|---|---|---|
| 6,2 | Średnica wewnętrzna 6,2, Średnica zewnętrzna 12,8: nie ma w normie | Średnica wewnętrzna 6,2, Średnica zewnętrzna 25,7: nie ma w normie | Średnica wewnętrzna 6,2, Średnica zewnętrzna 27,7: nie ma w normie | Średnica wewnętrzna 6,2, Średnica zewnętrzna 79,5: nie ma w normie | |
| 7,2 | Średnica wewnętrzna 7,2, Średnica zewnętrzna 9,8: nie ma w normie | Średnica wewnętrzna 7,2, Średnica zewnętrzna 25,7: nie ma w normie | Średnica wewnętrzna 7,2, Średnica zewnętrzna 27,7: nie ma w normie | Średnica wewnętrzna 7,2, Średnica zewnętrzna 79,5: nie ma w normie | |
| 14,3 | Średnica wewnętrzna 14,3, Średnica zewnętrzna 9,8: nie ma w normie | Średnica wewnętrzna 14,3, Średnica zewnętrzna 12,8: nie ma w normie | Średnica wewnętrzna 14,3, Średnica zewnętrzna 27,7: nie ma w normie | Średnica wewnętrzna 14,3, Średnica zewnętrzna 79,5: nie ma w normie | |
| 17,3 | Średnica wewnętrzna 17,3, Średnica zewnętrzna 9,8: nie ma w normie | Średnica wewnętrzna 17,3, Średnica zewnętrzna 12,8: nie ma w normie | Średnica wewnętrzna 17,3, Średnica zewnętrzna 25,7: nie ma w normie | Średnica wewnętrzna 17,3, Średnica zewnętrzna 79,5: nie ma w normie | |
| 55,5 | Średnica wewnętrzna 55,5, Średnica zewnętrzna 9,8: nie ma w normie | Średnica wewnętrzna 55,5, Średnica zewnętrzna 12,8: nie ma w normie | Średnica wewnętrzna 55,5, Średnica zewnętrzna 25,7: nie ma w normie | Średnica wewnętrzna 55,5, Średnica zewnętrzna 27,7: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 121karta katalogowa
karta katalogowaSprężyna ząbkowana do napinania łożysk Schnorr (typ K) AN 121, fosfatowanie — wymiary i warunki techniczne wg AN 121
Wymiary i warunki techniczne wg AN 121
Karta normy AN 121Symbole
11 pozycji| De | średnica zewnętrzna sprężyny [mm] |
|---|---|
| Di | średnica wewnętrzna sprężyny (ząbkowanej) [mm] |
| t | grubość sprężyny [mm] |
| l0 | wysokość swobodna sprężyny, bez obciążenia [mm] |
| h0 | wysokość stożka sprężyny nieobciążonej, h0 = l0 − t [mm] |
| h0/t | stosunek wysokości stożka do grubości blachy [-] |
| s | ugięcie sprężyny przy sile F, s = 0,75·h0 [mm] |
| F | siła sprężyny przy ugięciu s [N] |
| Typ łożyska | oznaczenia łożysk kulkowych, do osadzenia których dobrana jest dana sprężyna (dla jednego rozmiaru może pasować kilka alternatywnych typów) |
| Dz | nominalna średnica zewnętrzna pasującego łożyska kulkowego [mm] |
| Dw1, Dw2, Dw3 | nominalne średnice wewnętrzne (otwory) alternatywnych typów łożysk pasujących do tego samego gniazda sprężyny — kolejne kolumny odpowiadają zwykle innej serii łożysk; „-” = brak danego wariantu dla tego rozmiaru |
Wymiary i dobór łożyska (mm) — De 9,8–61,5 mm
9,8×6,2×0,15–61,5×40,5×0,55| De × Di × t (mm) | l0 | h0 | h0/t | s | F | Typ łożyska | Dz | Dw1 | Dw2 | Dw3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 9,8×6,2×0,15 | 0,6 | 0,45 | 1,00 | 0,35 | 13 | 623(EL3) | 10 | 3 | ||
| 12,8×7,2×0,2 | 0,65 | 0,45 | 0,92 | 0,35 | 18 | 624(EL4) | 13 | 4 | ||
| 15,8×8,2×0,25 | 0,75 | 0,50 | 0,74 | 0,40 | 20 | 625(EL5) 634(ER4) | 16 | 5 | 4 | |
| 18,8×9,2×0,25 | 1 | 0,75 | 0,97 | 0,55 | 20 | 626(EL6) 635(ER5) | 16 | 6 | 5 | |
| 18,8×10,2×0,25 | 1,05 | 0,80 | 1,15 | 0,60 | 24 | 607(EL7) | 19 | 7 | ||
| 21,8×12,3×0,25 | 1,25 | 1,00 | 1,47 | 0,75 | 24 | 608(EL8) 627(R7) | 22 | 8 | 7 | |
| 23,7×14,3×0,3 | 1,3 | 1,00 | 1,21 | 0,75 | 25 | 609(EL9) | 24 | 9 | ||
| 25,7×14,3×0,3 | 1,4 | 1,10 | 1,19 | 0,80 | 28 | 6000 629(R9) | 26 | 10 | 9 | |
| 27,7×17,3×0,35 | 1,45 | 1,10 | 1,03 | 0,80 | 31 | 6001 | 28 | 12 | ||
| 29,7×17,4×0,35 | 1,55 | 1,20 | 1,30 | 0,90 | 32 | 6200 | 30 | 10 | ||
| 31,7×20,4×0,35 | 1,55 | 1,20 | 1,30 | 0,90 | 33 | 6002 6201 | 32 | 15 | 12 | |
| 34,6×20,4×0,40 | 1,65 | 1,30 | 1,10 | 1,00 | 32 | 6300 | 35 | 10 | ||
| 34,6×22,4×0,35 | 1,55 | 1,20 | 1,18 | 0,90 | 32 | 6003 6202 | 35 | 17 | 15 | |
| 36,6×20,4×0,4 | 1,9 | 1,50 | 1,44 | 1,10 | 35 | 6301 | 37 | 12 | ||
| 39,6×25,5×0,4 | 1,9 | 1,50 | 1,22 | 1,10 | 37 | 6203 | 40 | 17 | ||
| 41,6×25,5×0,45 | 2,05 | 1,60 | 1,13 | 1,20 | 39 | 6004 6302 | 42 | 20 | 15 | |
| 46,5×30,5×0,45 | 2,05 | 1,60 | 1,11 | 1,20 | 44 | 6005 6204 6303 | 47 | 25 | 20 | 17 |
| 51,5×35,5×0,45 | 2,1 | 1,65 | 1,26 | 1,25 | 47 | 6205 6304 | 52 | 25 | 20 | |
| 54,5×40,5×0,45 | 2,15 | 1,70 | 1,75 | 1,30 | 53 | 6006 | 55 | 30 | ||
| 61,5×40,5×0,55 | 2,55 | 2,00 | 1,21 | 1,50 | 54 | 6007 6206 6305 | 62 | 35 | 30 | 25 |
| De × Di × t (mm) | 9,8×6,2×0,15 | 12,8×7,2×0,2 | 15,8×8,2×0,25 | 18,8×9,2×0,25 | 18,8×10,2×0,25 | 21,8×12,3×0,25 | 23,7×14,3×0,3 | 25,7×14,3×0,3 | 27,7×17,3×0,35 | 29,7×17,4×0,35 | 31,7×20,4×0,35 | 34,6×20,4×0,40 | 34,6×22,4×0,35 | 36,6×20,4×0,4 | 39,6×25,5×0,4 | 41,6×25,5×0,45 | 46,5×30,5×0,45 | 51,5×35,5×0,45 | 54,5×40,5×0,45 | 61,5×40,5×0,55 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l0 | 0,6 | 0,65 | 0,75 | 1 | 1,05 | 1,25 | 1,3 | 1,4 | 1,45 | 1,55 | 1,55 | 1,65 | 1,55 | 1,9 | 1,9 | 2,05 | 2,05 | 2,1 | 2,15 | 2,55 |
| h0 | 0,45 | 0,45 | 0,50 | 0,75 | 0,80 | 1,00 | 1,00 | 1,10 | 1,10 | 1,20 | 1,20 | 1,30 | 1,20 | 1,50 | 1,50 | 1,60 | 1,60 | 1,65 | 1,70 | 2,00 |
| h0/t | 1,00 | 0,92 | 0,74 | 0,97 | 1,15 | 1,47 | 1,21 | 1,19 | 1,03 | 1,30 | 1,30 | 1,10 | 1,18 | 1,44 | 1,22 | 1,13 | 1,11 | 1,26 | 1,75 | 1,21 |
| s | 0,35 | 0,35 | 0,40 | 0,55 | 0,60 | 0,75 | 0,75 | 0,80 | 0,80 | 0,90 | 0,90 | 1,00 | 0,90 | 1,10 | 1,10 | 1,20 | 1,20 | 1,25 | 1,30 | 1,50 |
| F | 13 | 18 | 20 | 20 | 24 | 24 | 25 | 28 | 31 | 32 | 33 | 32 | 32 | 35 | 37 | 39 | 44 | 47 | 53 | 54 |
| Typ łożyska | 623(EL3) | 624(EL4) | 625(EL5) 634(ER4) | 626(EL6) 635(ER5) | 607(EL7) | 608(EL8) 627(R7) | 609(EL9) | 6000 629(R9) | 6001 | 6200 | 6002 6201 | 6300 | 6003 6202 | 6301 | 6203 | 6004 6302 | 6005 6204 6303 | 6205 6304 | 6006 | 6007 6206 6305 |
| Dz | 10 | 13 | 16 | 16 | 19 | 22 | 24 | 26 | 28 | 30 | 32 | 35 | 35 | 37 | 40 | 42 | 47 | 52 | 55 | 62 |
| Dw1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 17 | 20 | 25 | 30 | 35 | |||||
| Dw2 | 4 | 5 | 7 | 9 | 10 | 12 | 15 | 17 | 20 | 25 | 30 | |||||||||
| Dw3 | 10 | 12 | 15 | 17 | 20 | 25 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- „-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)
- De=25,7: oryginał drukuje Dw3 jako podwójny myślnik „--” — potraktowano jak zwykłe „-” (brak wariantu), bez zmiany znaczenia
Wymiary i dobór łożyska (mm) — De 67,5–94,5 mm
67,5×50,5×0,5–94,5×75,5×0,8| De × Di × t (mm) | 67,5×50,5×0,5 | 71,5×45,5×0,6 | 71,5×50,5×0,6 | 74,5×55,5×0,6 | 79,5×50,5×0,7 | 79,5×55,5×0,7 | 84,5×60,5×0,75 | 89,5×60,5×0,8 | 89,5×65,5×0,8 | 94,5×75,5×0,8 |
|---|---|---|---|---|---|---|---|---|---|---|
| l0 | 2,6 | 2,9 | 2,9 | 2,9 | 3,1 | 2,9 | 3,15 | 3,3 | 3,4 | 3,45 |
| h0 | 2,10 | 2,30 | 2,30 | 2,30 | 2,40 | 2,20 | 2,40 | 2,50 | 2,60 | 2,65 |
| h0/t | 1,36 | 1,47 | 1,83 | 1,31 | 1,36 | 1,51 | 0,87 | 1,08 | 1,35 | 1,39 |
| s | 1,60 | 1,70 | 1,70 | 1,70 | 1,80 | 1,65 | 1,80 | 1,90 | 1,95 | 2,00 |
| F | 78 | 74 | 127 | 91 | 83 | 127 | 78 | 104 | 189 | 206 |
| Typ łożyska | 6008 | 6306 | 6207 | 6009 | 6307 | 6010 6208 | 6209 | 6308 | 6011 6210 | 6012 |
| Dz | 68 | 72 | 72 | 75 | 80 | 80 | 85 | 90 | 90 | 95 |
| Dw1 | 40 | 45 | 50 | 55 | 60 | |||||
| Dw2 | 35 | 40 | 45 | 50 | ||||||
| Dw3 | 30 | 35 | 40 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- „-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)
Oznaczanie
przykład zapisuPrzykład oznaczania sprężyny talerzowej o średnicy zewnętrznej De = 41,6 mm, średnicy wewnętrznej Di = 25,5 mm, grubości t = 0,45 mm:
Sprężyna talerzowa AN 121 -41,6x25,5x0,45Opis
Sprężyna ząbkowana do napinania łożysk Schnorr (typ K) wg normy AN 121, ze stali.
Dostępne warianty: 9,8x6,2x0,15, 12,8x7,2x0,2, 25,7x14,3x0,3, 27,7x17,3x0,35, 79,5x55,5x0,7.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Fosfatowane |
| Norma | AN 121 |
| Rodzaj | Sprężyna ząbkowana do napinania łożysk (typ K) |
AN 121 · 5 wariantów
od 12,41 zł
brutto / opak
