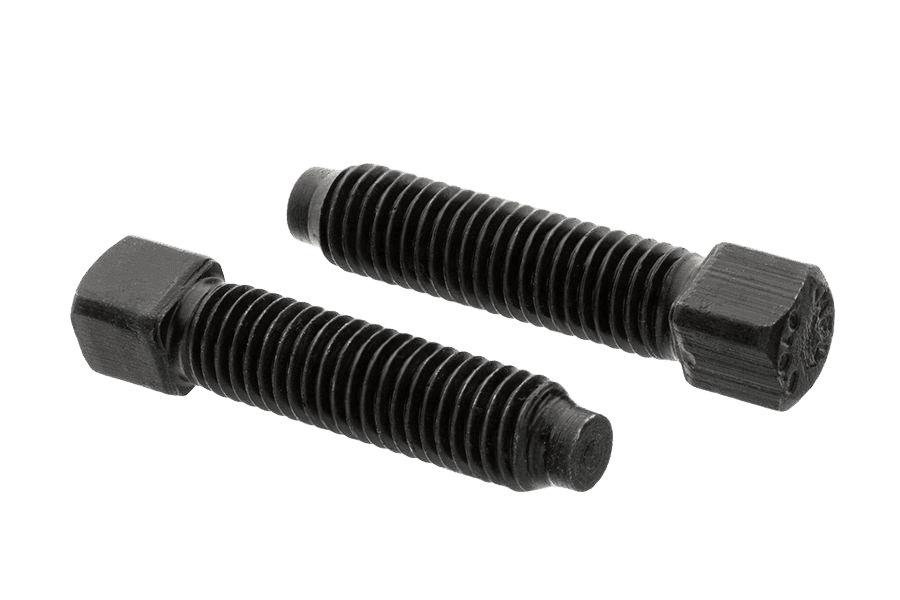

Śruba dociskowa z czopem walcowym DIN 479, kl. 8.8, bez powłoki
DIN 479DIN 479
Zdjęcie 1 z 2
OznaczenieDIN 479 · 50 · 8.8 · Bez powłoki (surowe)
DIN 479karta katalogowa
karta katalogowaŚruba dociskowa z czopem walcowym — wymiary i warunki techniczne wg DIN 479
Wymiary i warunki techniczne wg DIN 479
Karta normy DIN 479Wymiary
wszystkie wartości w mm| d(nom) | P | dp | k | s(nom) | z1(min) | z1(max) |
|---|---|---|---|---|---|---|
| M5 | 0,8 | 3,5 | 5 | 5 | 1,25 | 1,5 |
| M6 | 1 | 4 | 6 | 6 | 1,5 | 1,75 |
| M8 | 1,25 | 5,5 | 8 | 8 | 2 | 2,25 |
| M10 | 1,5 | 7 | 10 | 10 | 2,5 | 2,75 |
| M12 | 1,75 | 8,5 | 12 | 13 | 3 | 3,25 |
| M16 | 2 | 12 | 16 | 17 | 4 | 4,3 |
| M20 | 2,5 | 15 | 20 | 22 | 5 | 5,3 |
| M24 | 3 | 18 | 22 | 24 | 6 | 6,3 |
- P
- skok gwintu
- dp
- średnica czopa walcowego (dog point)
- k
- wysokość łba
- s(nom)
- rozmiar klucza (łeb kwadratowy)
| d(nom) | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dpśrednica czopa walcowego (dog point) | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| kwysokość łba | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 22 |
| s(nom)rozmiar klucza (łeb kwadratowy) | 5 | 6 | 8 | 10 | 13 | 17 | 22 | 24 |
| z1(min) | 1,25 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| z1(max) | 1,5 | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 |
- dnominalna średnica gwintu
- z1 — długość czopa walcowego
Warunki techniczne
14 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych
- 5.6, 5.8, 8.8 (inne klasy wytrzymałości według uzgodnień)
- Norma
- DIN ISO 898-1
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- jak wytworzono; dla klasy 8.8 czernione (termicznie lub chemicznie)
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłości powierzchni
- wg DIN 267-19
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki ogniowe
- wg DIN 267-10
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 479 · 50 · 8.8 · Bez powłoki (surowe)Opis
Śruba dociskowa z czopem walcowym wg normy DIN 479, w klasie własności 8.8 wg ISO 898-1. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny wariant: M10x50. W ofercie również w wykonaniu 10.9 surowym.
Specyfikacja produktu
10 pozycji| Długość | 50 |
|---|---|
| Klasa wytrzymałości | 8.8 |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 479 |
| Rodzaj | Śruba dociskowa z czopem walcowym |
| Rozmiar | M10 |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,6 kg |
| Waga 1 szt | 32 g |
Wykonania DIN 479
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba dociskowa z czopem walcowym DIN 479, kl. 8.8, bez powłoki8.8 · Bez powłoki (surowe)to wykonanie | 8.8 · Bez powłoki (surowe) | — | wybierz wymiar |
| Śruba dociskowa z czopem walcowym DIN 479, kl. 10.9, bez powłoki10.9 · Bez powłoki (surowe) | 10.9 · Bez powłoki (surowe) | 24/24 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 479 · 8.8 · Bez powłoki (surowe)
5027,10 zł / opak
50 · 50 szt.50 szt. · 0,54 zł brutto / szt. · dostępne
