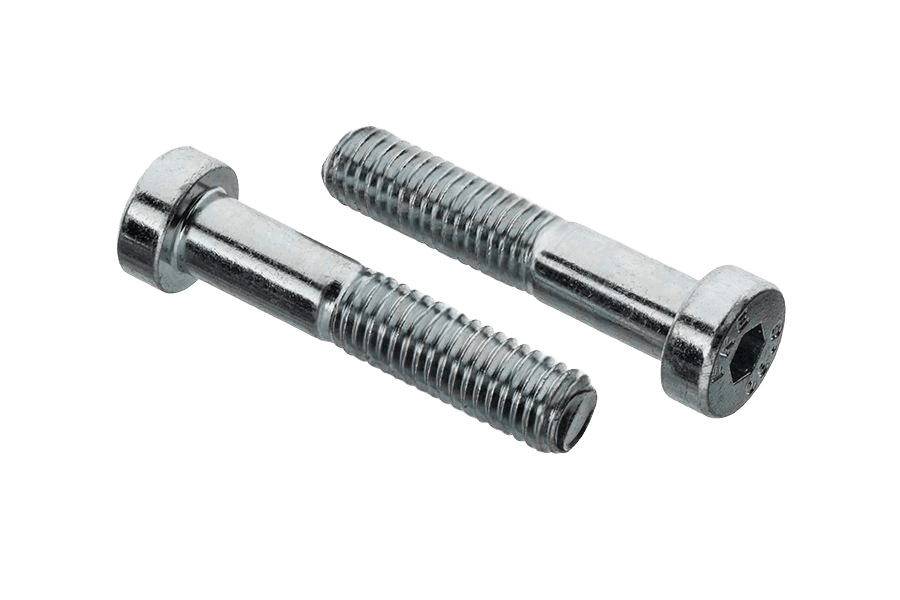

Śruba imbusowa z obniżonym łbem DIN 6912, kl. 8.8, ocynk biały, niepełny gwint
DIN 6912DIN 6912
Zdjęcie 1 z 2
OznaczenieDIN 6912 · 45×M10 · 8.8 · Ocynk galwaniczny biały (oc.B)
DIN 6912karta katalogowa
karta katalogowaŚruba imbusowa z obniżonym łbem · stożkowy · niepełny gwint — wymiary i warunki techniczne wg DIN 6912
Wymiary i warunki techniczne wg DIN 6912
Karta normy DIN 6912Wymiary
wszystkie wartości w mm| d | P | b, l ≤ 125 | b, 125 < l ≤ 200 | b, l > 200 | dk(nom) | k(max) | s |
|---|---|---|---|---|---|---|---|
| M4 | 0,7 | 14 | 7 | 2,8 | 3 | ||
| M5 | 0,8 | 16 | 8,5 | 3,5 | 4 | ||
| M6 | 1 | 18 | 10 | 4 | 5 | ||
| M8 | 1,25 | 22 | 13 | 5 | 6 | ||
| M10 | 1,5 | 26 | 32 | 16 | 6,5 | 8 | |
| M12 | 1,75 | 30 | 36 | 18 | 7,5 | 10 | |
| (M14) | 2 | 34 | 40 | 21 | 8,5 | 12 | |
| M16 | 2 | 38 | 44 | 57 | 24 | 10 | 14 |
| (M18) | 2,5 | 42 | 48 | 61 | 27 | 11 | 14 |
| M20 | 2,5 | 46 | 52 | 65 | 30 | 12 | 17 |
| (M22) | 2,5 | 50 | 56 | 69 | 33 | 13 | 17 |
| M24 | 3 | 54 | 60 | 73 | 36 | 14 | 19 |
| (M27) | 3 | 60 | 66 | 79 | 40 | 16 | 19 |
| M30 | 3,5 | 66 | 72 | 85 | 45 | 17,5 | 22 |
| (M33) | 3,5 | 72 | 78 | 91 | 50 | 19,5 | 24 |
| M36 | 4 | 78 | 84 | 97 | 54 | 21,5 | 27 |
- P
- skok gwintu
- dk(nom)
- średnica łba
- k(max)
- wysokość łba
- s
- rozmiar klucza (imbus)
| d | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 |
| b, l ≤ 125 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 |
| b, 125 < l ≤ 200 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | ||||
| b, l > 200 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | |||||||
| dk(nom)średnica łba | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 54 |
| k(max)wysokość łba | 2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 | 11 | 12 | 13 | 14 | 16 | 17,5 | 19,5 | 21,5 |
| srozmiar klucza (imbus) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 |
- (…)wymiary nie zalecane
- dśrednica nominalna gwintu
- b — długość gwintu (minimalna, zależnie od zakresu długości l)
Tolerancja długości l
wszystkie wartości w mm| l(nom) | l(min) | l(max) |
|---|---|---|
| 10 | 9,71 | 10,29 |
| 12 | 11,65 | 12,35 |
| 16 | 15,65 | 16,35 |
| 20 | 19,58 | 20,42 |
| 25 | 24,58 | 25,42 |
| 30 | 29,58 | 30,42 |
| 35 | 34,5 | 35,5 |
| 40 | 39,5 | 40,5 |
| 50 | 49,5 | 50,5 |
| 60 | 59,4 | 60,6 |
| 70 | 69,4 | 70,6 |
| 80 | 79,4 | 80,6 |
| 90 | 89,3 | 90,7 |
| 100 | 99,3 | 100,7 |
| (110) | 109,3 | 110,7 |
| 120 | 119,3 | 120,7 |
| (130) | 129,2 | 130,8 |
| 140 | 139,2 | 140,8 |
| (150) | 149,2 | 150,8 |
| 160 | 159,2 | 160,8 |
| (170) | 169,2 | 170,8 |
| 180 | 179,2 | 180,8 |
| (190) | 189,1 | 190,9 |
| 200 | 199,1 | 200,9 |
| l(nom) | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | (110) | 120 | (130) | 140 | (150) | 160 | (170) | 180 | (190) | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l(min) | 9,71 | 11,65 | 15,65 | 19,58 | 24,58 | 29,58 | 34,5 | 39,5 | 49,5 | 59,4 | 69,4 | 79,4 | 89,3 | 99,3 | 109,3 | 119,3 | 129,2 | 139,2 | 149,2 | 159,2 | 169,2 | 179,2 | 189,1 | 199,1 |
| l(max) | 10,29 | 12,35 | 16,35 | 20,42 | 25,42 | 30,42 | 35,5 | 40,5 | 50,5 | 60,6 | 70,6 | 80,6 | 90,7 | 100,7 | 110,7 | 120,7 | 130,8 | 140,8 | 150,8 | 160,8 | 170,8 | 180,8 | 190,9 | 200,9 |
- (…)wymiary nie zalecane
- ldługość nominalna śruby; tolerancja obowiązuje niezależnie od średnicy d
Warunki techniczne
13 pozycjiWymagania ogólne
- Norma
- ISO 8992
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965
Własności mechaniczne
- Klasa własności mechanicznych — stal
- 8.8
- Klasa własności mechanicznych — stal nierdzewna
- ≤ M24: A2-70, A4-70; > M24: A2-50
- inne klasy własności wg uzgodnień
- Norma — stal
- ISO 898-1
- Norma — stal nierdzewna
- ISO 3506-1
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Wykończenie i/lub powłoka
- Stal
- zgodnie z procesem; wymagania dot. powłok elektrolitycznych wg ISO 4042, nieelektrolitycznych płatkowych powłok cynkowych wg ISO 10683
- Stal nierdzewna
- bez powłoki
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 6912 · 45×M10 · 8.8 · Ocynk galwaniczny biały (oc.B)Opis
Śruba imbusowa z obniżonym łbem wg normy DIN 6912, z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.
Dostępny wariant: M10x45. W ofercie również w wykonaniu 8.8 surowym.
Specyfikacja produktu
14 pozycji| Długość | 45 |
|---|---|
| Średnica | M10 |
| Klasa wytrzymałości | 8.8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | stożkowy |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6912 |
| Rodzaj | Śruba imbusowa z obniżonym łbem |
| Długość gwintu | niepełny gwint |
| Rozmiar | M10 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 3,08 kg |
| Waga 1 szt | 30,8 g |
Wykonania DIN 6912
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba imbusowa z obniżonym łbem DIN 6912, kl. 8.8, ocynk biały, niepełny gwint8.8 · Ocynk galwaniczny biały (oc.B)to wykonanie | 8.8 · Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Śruba imbusowa z obniżonym łbem DIN 6912, kl. 8.8, bez powłoki, niepełny gwint8.8 · Bez powłoki (surowe) | 8.8 · Bez powłoki (surowe) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 6912 · 8.8 · Ocynk galwaniczny biały (oc.B)
45×M1018,77 zł / opak
45×M10 · 100 szt.100 szt. · 0,19 zł brutto / szt. · dostępne
