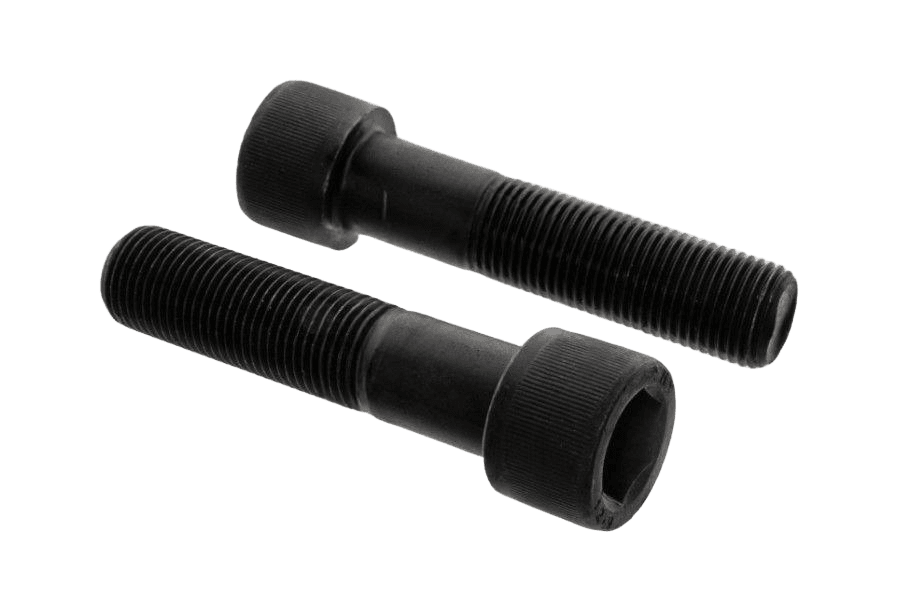

Śruba imbusowa ISO 12474, kl. 12.9, bez powłoki, niepełny gwint
ISO 12474ISO 12474
OznaczenieISO 12474 · 12.9 · Bez powłoki (surowe)
- Klasa wytrzymałości
- 12.9
- Pokrycie
- Bez powłoki (surowe)
- Typ łba
- walcowy
- Napęd
- gniazdo 6-kątne (imbus)
Wybierz rozmiar
średnica × długość75 wariantów normy · 30 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 16–40 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 75 | 80 | 90 | 100 | 120 | 140 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M8x1 | Rozmiar M8x1, Długość 40: nie ma w normie | Rozmiar M8x1, Długość 45: nie ma w normie | Rozmiar M8x1, Długość 50: nie ma w normie | Rozmiar M8x1, Długość 55: nie ma w normie | Rozmiar M8x1, Długość 60: nie ma w normie | Rozmiar M8x1, Długość 70: nie ma w normie | Rozmiar M8x1, Długość 75: nie ma w normie | Rozmiar M8x1, Długość 80: nie ma w normie | Rozmiar M8x1, Długość 90: nie ma w normie | Rozmiar M8x1, Długość 100: nie ma w normie | Rozmiar M8x1, Długość 120: nie ma w normie | Rozmiar M8x1, Długość 140: nie ma w normie | |||||
| M10x1 | Rozmiar M10x1, Długość 16: nie ma w normie | Rozmiar M10x1, Długość 45: nie ma w normie | Rozmiar M10x1, Długość 50: nie ma w normie | Rozmiar M10x1, Długość 55: nie ma w normie | Rozmiar M10x1, Długość 60: nie ma w normie | Rozmiar M10x1, Długość 70: nie ma w normie | Rozmiar M10x1, Długość 75: nie ma w normie | Rozmiar M10x1, Długość 80: nie ma w normie | Rozmiar M10x1, Długość 90: nie ma w normie | Rozmiar M10x1, Długość 100: nie ma w normie | Rozmiar M10x1, Długość 120: nie ma w normie | Rozmiar M10x1, Długość 140: nie ma w normie | |||||
| M10x1,25 | Rozmiar M10x1,25, Długość 16: nie ma w normie | Rozmiar M10x1,25, Długość 50: nie ma w normie | Rozmiar M10x1,25, Długość 75: nie ma w normie | Rozmiar M10x1,25, Długość 90: nie ma w normie | Rozmiar M10x1,25, Długość 120: nie ma w normie | Rozmiar M10x1,25, Długość 140: nie ma w normie | |||||||||||
| M12x1,25 | Rozmiar M12x1,25, Długość 16: nie ma w normie | Rozmiar M12x1,25, Długość 20: nie ma w normie | Rozmiar M12x1,25, Długość 55: nie ma w normie | Rozmiar M12x1,25, Długość 70: nie ma w normie | Rozmiar M12x1,25, Długość 75: nie ma w normie | Rozmiar M12x1,25, Długość 80: nie ma w normie | Rozmiar M12x1,25, Długość 90: nie ma w normie | Rozmiar M12x1,25, Długość 100: nie ma w normie | Rozmiar M12x1,25, Długość 120: nie ma w normie | Rozmiar M12x1,25, Długość 140: nie ma w normie | |||||||
| M12x1,5 | Rozmiar M12x1,5, Długość 16: nie ma w normie | Rozmiar M12x1,5, Długość 55: nie ma w normie | Rozmiar M12x1,5, Długość 75: nie ma w normie | Rozmiar M12x1,5, Długość 120: nie ma w normie | Rozmiar M12x1,5, Długość 140: nie ma w normie | ||||||||||||
| M14x1,5 | Rozmiar M14x1,5, Długość 16: nie ma w normie | Rozmiar M14x1,5, Długość 20: nie ma w normie | Rozmiar M14x1,5, Długość 55: nie ma w normie | Rozmiar M14x1,5, Długość 75: nie ma w normie | |||||||||||||
| M16x1,5 | Rozmiar M16x1,5, Długość 16: nie ma w normie | Rozmiar M16x1,5, Długość 20: nie ma w normie | Rozmiar M16x1,5, Długość 25: nie ma w normie | Rozmiar M16x1,5, Długość 45: nie ma w normie | Rozmiar M16x1,5, Długość 55: nie ma w normie | ||||||||||||
| M20x1,5 | Rozmiar M20x1,5, Długość 16: nie ma w normie | Rozmiar M20x1,5, Długość 20: nie ma w normie | Rozmiar M20x1,5, Długość 25: nie ma w normie | Rozmiar M20x1,5, Długość 30: nie ma w normie | Rozmiar M20x1,5, Długość 35: nie ma w normie | Rozmiar M20x1,5, Długość 40: nie ma w normie | Rozmiar M20x1,5, Długość 45: nie ma w normie | Rozmiar M20x1,5, Długość 55: nie ma w normie | Rozmiar M20x1,5, Długość 75: nie ma w normie | Rozmiar M20x1,5, Długość 120: nie ma w normie | Rozmiar M20x1,5, Długość 140: nie ma w normie | ||||||
| M24x2 | Rozmiar M24x2, Długość 16: nie ma w normie | Rozmiar M24x2, Długość 20: nie ma w normie | Rozmiar M24x2, Długość 25: nie ma w normie | Rozmiar M24x2, Długość 30: nie ma w normie | Rozmiar M24x2, Długość 35: nie ma w normie | Rozmiar M24x2, Długość 40: nie ma w normie | Rozmiar M24x2, Długość 45: nie ma w normie | Rozmiar M24x2, Długość 50: nie ma w normie | Rozmiar M24x2, Długość 55: nie ma w normie | Rozmiar M24x2, Długość 70: nie ma w normie | Rozmiar M24x2, Długość 75: nie ma w normie | Rozmiar M24x2, Długość 90: nie ma w normie | Rozmiar M24x2, Długość 140: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 12474karta katalogowa
karta katalogowaŚruba imbusowa · walcowy · niepełny gwint — wymiary i warunki techniczne wg ISO 12474
Wymiary i warunki techniczne wg ISO 12474
Oznaczanie
przykład zapisuWybierz wymiar w siatce powyżej, aby zobaczyć oznaczenie wariantu.
Śruba imbusowa ISO 12474, kl. 12.9, bez powłoki, niepełny gwintOpis
Śruba imbusowa wg normy ISO 12474, z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w klasie własności 12.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.
Dostępny asortyment: w rozmiarach od M10x1,25 do M24x2 i długościach 45–140 mm. W ofercie również w wykonaniu 12.9 z ocynkiem płatkowym.
Specyfikacja produktu
8 pozycji| Klasa wytrzymałości | 12.9 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | walcowy |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 12474 |
| Rodzaj | Śruba imbusowa |
| Długość gwintu | niepełny gwint |
Wykonania ISO 12474
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba imbusowa ISO 12474, kl. 12.9, bez powłoki, niepełny gwint12.9 · Bez powłoki (surowe)to wykonanie | 12.9 · Bez powłoki (surowe) | 29/30 | wybierz wymiar |
| Śruba imbusowa ISO 12474, kl. 12.9, bez powłoki, pełny gwint12.9 · Bez powłoki (surowe) | 12.9 · Bez powłoki (surowe) | 41/45 | wybierz wymiar |
| Śruba imbusowa ISO 12474, kl. 12.9, cynk płatkowy, niepełny gwint12.9 · Cynk płatkowy srebrny (fl Zn) | 12.9 · Cynk płatkowy srebrny (fl Zn) | 1/1 | wybierz wymiar |
| Śruba imbusowa ISO 12474, kl. 12.9, bez powłoki, pełny gwint12.9 · Bez powłoki (surowe) | 12.9 · Bez powłoki (surowe) | — | wybierz wymiar |
| Śruba imbusowa ISO 12474, kl. 12.9, cynk płatkowy, pełny gwint12.9 · Cynk płatkowy srebrny (fl Zn) | 12.9 · Cynk płatkowy srebrny (fl Zn) | 2/2 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 12474 · 30 wariantów
od 104,54 zł
brutto / opak
