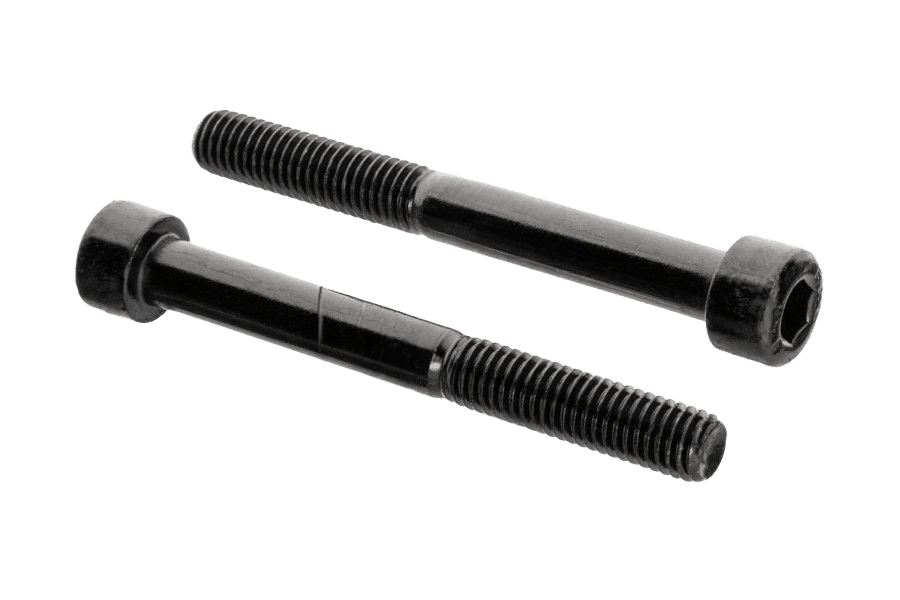

Śruba imbusowa ISO 4762, kl. 8.8, ocynk czarny, niepełny gwint
ISO 4762ISO 4762normy powiązane DIN 912 · PN 82302
OznaczenieISO 4762 · M8×70 · 8.8 · Ocynk galwaniczny czarny (oc.czarny)
ISO 4762karta katalogowa
karta katalogowaŚruba imbusowa · walcowy · niepełny gwint — wymiary i warunki techniczne wg ISO 4762
Wymiary i warunki techniczne wg ISO 4762
Karta normy ISO 4762Wymiary
wszystkie wartości w mm| d | P | b(min) | dk(max) 1) | dk(max) 2) | dk(min) | k | s(nom) |
|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 18 | 5,5 | 5,68 | 5,32 | 3 | 2,5 |
| M4 | 0,7 | 20 | 7 | 7,22 | 6,78 | 4 | 3 |
| M5 | 0,8 | 22 | 8,5 | 8,72 | 8,28 | 5 | 4 |
| M6 | 1 | 24 | 10 | 10,22 | 9,78 | 6 | 5 |
| M8 | 1,25 | 28 | 13 | 13,27 | 12,73 | 8 | 6 |
| M10 | 1,5 | 32 | 16 | 16,27 | 15,73 | 10 | 8 |
| M12 | 1,75 | 36 | 18 | 18,27 | 17,73 | 12 | 10 |
| (M14) | 2 | 40 | 21 | 21,33 | 20,67 | 14 | 12 |
| M16 | 2 | 44 | 24 | 24,33 | 23,67 | 16 | 14 |
| (M18) | 2,5 | 48 | 27 | 27,33 | 26,67 | 18 | 14 |
| M20 | 2,5 | 52 | 30 | 30,33 | 29,67 | 20 | 17 |
| (M22)* | 2,5 | 56 | 33 | 33,39 | 32,61 | 22 | 17 |
| M24 | 3 | 60 | 36 | 36,39 | 35,61 | 24 | 19 |
| (M27)* | 3 | 66 | 40 | 40,39 | 39,61 | 27 | 19 |
| M30 | 3,5 | 72 | 45 | 45,39 | 44,61 | 30 | 22 |
| (M33)* | 3,5 | 78 | 50 | 50,39 | 49,61 | 33 | 24 |
| M36 | 4 | 84 | 54 | 54,46 | 53,54 | 36 | 27 |
| M42 | 4,5 | 96 | 63 | 63,46 | 62,54 | 42 | 32 |
| M48 | 5 | 108 | 72 | 72,46 | 71,54 | 48 | 36 |
| M56 | 5,5 | 124 | 84 | 84,56 | 83,46 | 56 | 41 |
- P
- podziałka gwintu
- b(min)
- min. długość gwintu
- k
- wysokość łba
- s(nom)
- rozmiar klucza (imbus)
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22)* | M24 | (M27)* | M30 | (M33)* | M36 | M42 | M48 | M56 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ppodziałka gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4,5 | 5 | 5,5 |
| b(min)min. długość gwintu | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 96 | 108 | 124 |
| dk(max) 1) | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 54 | 63 | 72 | 84 |
| dk(max) 2) | 5,68 | 7,22 | 8,72 | 10,22 | 13,27 | 16,27 | 18,27 | 21,33 | 24,33 | 27,33 | 30,33 | 33,39 | 36,39 | 40,39 | 45,39 | 50,39 | 54,46 | 63,46 | 72,46 | 84,56 |
| dk(min) | 5,32 | 6,78 | 8,28 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 | 26,67 | 29,67 | 32,61 | 35,61 | 39,61 | 44,61 | 49,61 | 53,54 | 62,54 | 71,54 | 83,46 |
| kwysokość łba | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 |
| s(nom)rozmiar klucza (imbus) | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 | 32 | 36 | 41 |
- 1) dla łbów gładkich
- 2) dla łbów radełkowanych
- (…)wymiary nie zalecane
- …*wymiary wg starej normy DIN
Wymagania i powołane normy
15 pozycjiWymagania ogólne
- Norma
- ISO 8992 (dla wszystkich materiałów)
Gwint
- Tolerancja
- 5g6g dla klasy własności 12.9; dla innych klas własności: 6g
- Norma
- ISO 261, ISO 965-2, ISO 965-3
Własności mechaniczne
- Klasa własności — stal
- M3: jak uzgodniono; ≥ M3 i ≤ M39: 8.8, 10.9, 12.9; > M39: jak uzgodniono
- Klasa własności — stal nierdzewna
- ≤ M24: A2-70, A3-70, A4-70, A5-70; > M24 i ≤ M39: A2-50, A3-50, A4-50, A5-50; > M39: jak uzgodniono
- Klasa własności — metale nieżelazne
- jak uzgodniono
- Norma — stal
- DIN ISO 898-1
- Norma — stal nierdzewna
- ISO 3506-1
- Norma — metale nieżelazne
- ISO 8839
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- Stal
- według procesu; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych powłok cynkowych określono w ISO 10683
- Stal nierdzewna / metale nieżelazne
- bez powłoki
Nieciągłość powierzchni
- Stal
- ograniczenia wg ISO 6157-1, a dla klasy własności 12.9 wg ISO 6157-3
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
ISO 4762 · M8×70 · 8.8 · Ocynk galwaniczny czarny (oc.czarny)Opis
Śruba imbusowa wg normy ISO 4762 (odpowiedniki: DIN 912, PN 82302), z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.
Dostępny wariant: M 8x70. W ofercie również w wykonaniu 12.9 surowym, 8.8 surowym i nierdzewnym A2-70.
Specyfikacja produktu
14 pozycji| Średnica | M8 |
|---|---|
| Długość | 70 |
| Klasa wytrzymałości | 8.8 |
| Pokrycie | Ocynk galwaniczny czarny (oc.czarny) |
| Typ łba | walcowy |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 4762 |
| Rodzaj | Śruba imbusowa |
| Długość gwintu | niepełny gwint |
| Rozmiar | M8 |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 6,25 kg |
| Waga 1 szt | 31,3 g |
Wykonania ISO 4762
24 wykonaniaNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantISO 4762 · 8.8 · Ocynk galwaniczny czarny (oc.czarny)
M8×70109,05 zł / opak
