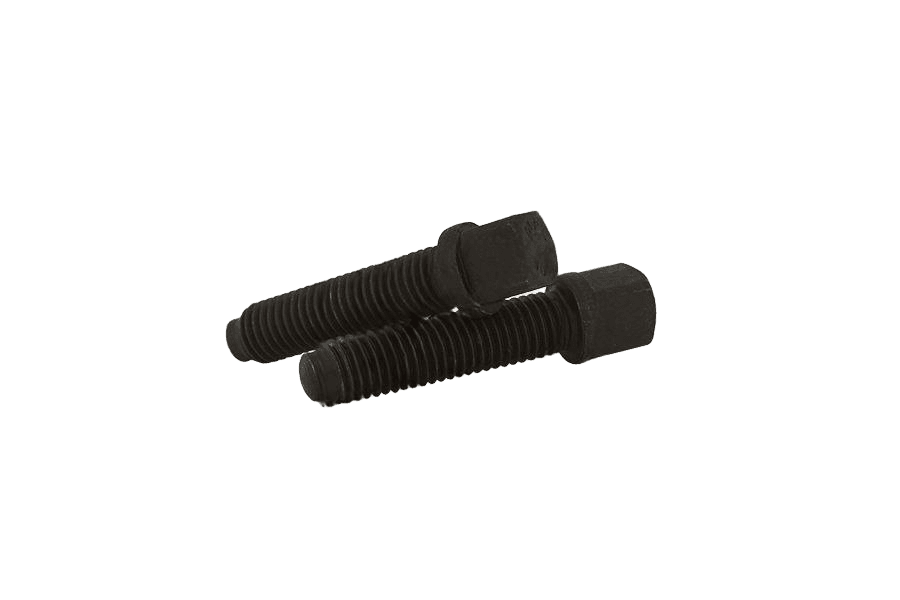

Śruba dociskowa do imaków DIN 480, kl. 10.9, bez powłoki
DIN 480DIN 480
OznaczenieDIN 480 · 10.9 · Bez powłoki (surowe)
- Klasa wytrzymałości
- 10.9
- Pokrycie
- Bez powłoki (surowe)
- Typ łba
- bez łba (dociskowy)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość18 wariantów normy · 18 w tym wykonaniuDługość 16–50 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 70 |
|---|---|---|---|---|---|---|---|---|
| M8s 8 | Rozmiar M8, Długość 50: nie ma w normie | Rozmiar M8, Długość 60: nie ma w normie | Rozmiar M8, Długość 70: nie ma w normie | |||||
| M10s 10 | Rozmiar M10, Długość 16: nie ma w normie | Rozmiar M10, Długość 20: nie ma w normie | Rozmiar M10, Długość 70: nie ma w normie | |||||
| M12s 13 | Rozmiar M12, Długość 16: nie ma w normie | Rozmiar M12, Długość 20: nie ma w normie | Rozmiar M12, Długość 25: nie ma w normie | Rozmiar M12, Długość 70: nie ma w normie | ||||
| M16s 17 | Rozmiar M16, Długość 16: nie ma w normie | Rozmiar M16, Długość 20: nie ma w normie | Rozmiar M16, Długość 25: nie ma w normie | Rozmiar M16, Długość 30: nie ma w normie | Rozmiar M16, Długość 70: nie ma w normie | |||
| M20s 22 | Rozmiar M20, Długość 16: nie ma w normie | Rozmiar M20, Długość 20: nie ma w normie | Rozmiar M20, Długość 25: nie ma w normie | Rozmiar M20, Długość 30: nie ma w normie | Rozmiar M20, Długość 40: nie ma w normie | Rozmiar M20, Długość 50: nie ma w normie | Rozmiar M20, Długość 60: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 480karta katalogowa
karta katalogowabez łba (dociskowy) — wymiary i warunki techniczne wg DIN 480
Wymiary i warunki techniczne wg DIN 480
Karta normy DIN 480Wymiary
wszystkie wartości w mm| d(nom) | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| c(min) | 2,88 | 2,88 | 3,85 | 3,85 | 4,85 | 5,85 |
| c(max) | 3,12 | 3,12 | 4,15 | 4,15 | 5,15 | 6,15 |
| dpśrednica czopa (soczewkowego) | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| dcśrednica kołnierza (wieńca) | 10 | 13 | 17 | 22 | 28 | 32 |
| kwysokość łba kwadratowego | 11 | 13 | 16 | 20 | 25 | 28 |
| s(nom)rozmiar klucza (łeb kwadratowy) | 8 | 10 | 13 | 17 | 22 | 24 |
| z3długość czopa | 2 | 2,5 | 3 | 4 | 5 | 6 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dnominalna średnica gwintu
- c — grubość kołnierza (wieńca)
Warunki techniczne
14 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych
- 5.6, 5.8, 8.8 (inne klasy wytrzymałości według uzgodnień)
- Norma
- DIN ISO 898-1
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- jak wytworzono; dla klasy 8.8 czernione (termicznie lub chemicznie)
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłości powierzchni
- wg DIN 267-19
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki ogniowe
- wg DIN 267-10
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania śruby dociskowej z łbem kwadratowym wieńcowym, z czopem soczewkowym, z gwintem M12, o długości nominalnej l = 40 mm, klasy własności mechanicznych 5.6:
Śruba z łbem kwadratowym DIN 480 – M 12x40 – 5.6Opis
Śruba dociskowa do imaków wg normy DIN 480, w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M8 do M20 i długościach 16–70 mm.
Specyfikacja produktu
6 pozycji| Klasa wytrzymałości | 10.9 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | bez łba (dociskowy) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 480 |
| Rodzaj | Śruba dociskowa do imaków |
DIN 480 · 18 wariantów
