DIN 939karta katalogowa

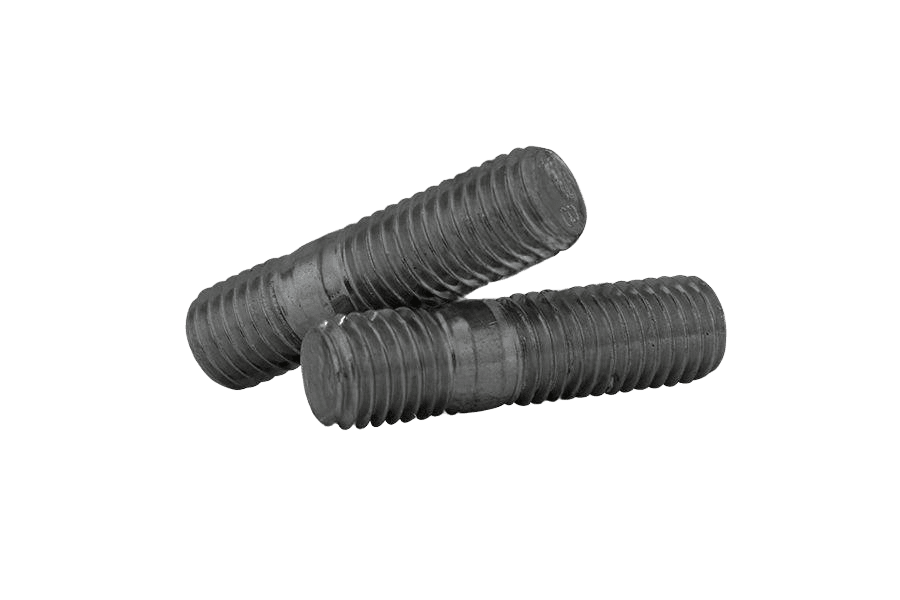

Śruba dwustr.
Wymiary i warunki techniczne wg DIN 939
Wymiary (mm)
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M18 | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b1 | 5 | 6,5 | 7,5 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 42 | 45 | 50 | 52 | 58 | 60 | 65 |
| b2, l ≤ 125 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 110 |
| b2, 125 < l ≤ 200 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 |
| b2, l > 200 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | ||||
| x1 | 1,75 | 2 | 2,5 | 3,2 | 3,8 | 4,3 | 5 | 5 | 6,3 | 6,3 | 6,3 | 7,5 | 7,5 | 9 | 9 | 10 | 10 | 11 | 11 | 12,5 | 12,5 |
| x2 | 0,9 | 1 | 1,25 | 1,6 | 1,9 | 2,2 | 2,5 | 2,5 | 3,2 | 3,2 | 3,2 | 3,8 | 3,8 | 4,5 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6,3 | 6,3 |
— wymiary nie zalecaneb1 — długość gwintu części wkręcanej (koniec metalowy, ~1,25d)b2 — długość gwintu części pod nakrętkę (koniec nakrętkowy), zależna od długości nominalnej lx1 — długość wybiegu gwintu przy końcu nakrętkowymx2 — długość wybiegu gwintu przy końcu wkręcanym (metalowym)
Materiał i wykonanie
Materiał
| Stal | klasy własności 5, 6, 8.8, 10.9 wg ISO 898-1 |
|---|
Gwint
| Część wkręcana (koniec metalowy) | Sk6, wg DIN 13-51 |
|---|---|
| Część pod nakrętkę | 6g, wg DIN 13-15 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia / powłoka
| Wykończenie | klasa 5.6: jak wytworzono; klasy 8.8, 10.9: czernione (termicznie lub chemicznie) |
|---|---|
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki płatkowe | wg ISO 10683 |
Oznaczanie
Przykład oznaczania: śruba dwustronna o długości części wkręcanej ~1,25d, gwint M12, długość nominalna l = 80 mm, klasa własności 8.8:
Śruba dwustronna DIN 939 - M12 x 80 - 8.8.
Normy powiązane: PN 82131.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 939 |
| Rodzaj | Śruba dwustr. |
| Klasa / materiał | 8.8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | 1,25d |
| Typ łba | bez łba (szpilka / pręt) |
| Napęd | brak |
| Układ rozmiaru | gwint metryczny |
| Odmiana | (1,25d) |
