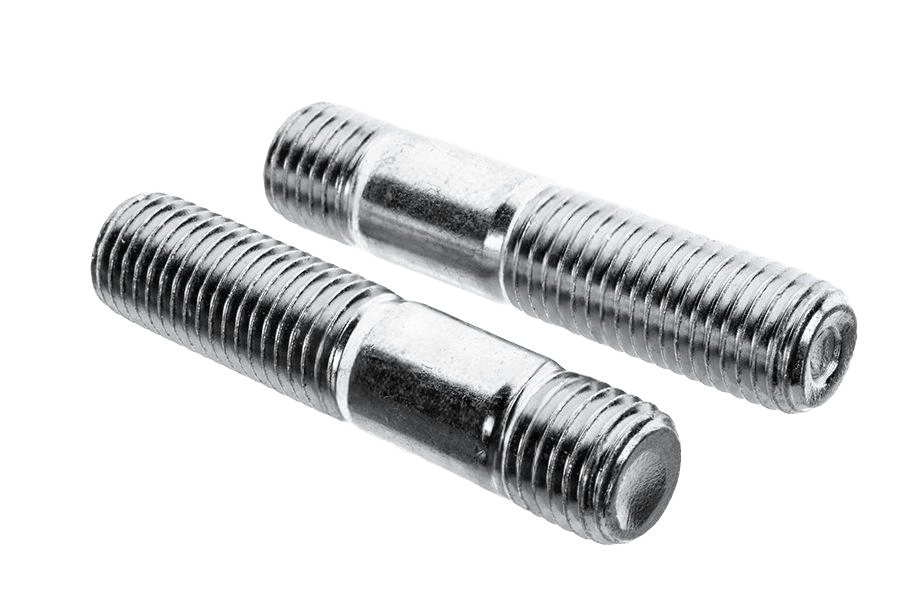

Śruba dwustronna (1d) DIN 938, kl. 8.8, ocynk biały
DIN 938DIN 938normy powiązane PN 82125
Zdjęcie 1 z 2
OznaczenieDIN 938 · 8.8 · Ocynk galwaniczny biały (oc.B)
- Klasa wytrzymałości
- 8.8
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- bez łba (szpilka / pręt)
- Napęd
- brak
Wybierz rozmiar
średnica × długość29 wariantów normy · 29 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 25–50 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|
| M8 | Rozmiar M8, Długość 55: nie ma w normie | Rozmiar M8, Długość 60: nie ma w normie | Rozmiar M8, Długość 65: nie ma w normie | Rozmiar M8, Długość 70: nie ma w normie | ||||||
| M10 | Rozmiar M10, Długość 55: nie ma w normie | Rozmiar M10, Długość 60: nie ma w normie | Rozmiar M10, Długość 65: nie ma w normie | Rozmiar M10, Długość 70: nie ma w normie | ||||||
| M12 | Rozmiar M12, Długość 25: nie ma w normie | Rozmiar M12, Długość 55: nie ma w normie | Rozmiar M12, Długość 70: nie ma w normie | |||||||
| M16 | Rozmiar M16, Długość 25: nie ma w normie | Rozmiar M16, Długość 30: nie ma w normie | Rozmiar M16, Długość 65: nie ma w normie | |||||||
| M20 | Rozmiar M20, Długość 25: nie ma w normie | Rozmiar M20, Długość 30: nie ma w normie | Rozmiar M20, Długość 35: nie ma w normie | Rozmiar M20, Długość 40: nie ma w normie | Rozmiar M20, Długość 45: nie ma w normie | Rozmiar M20, Długość 55: nie ma w normie | Rozmiar M20, Długość 65: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 938karta katalogowa
karta katalogowaŚruba dwustronna · bez łba (szpilka / pręt) — wymiary i warunki techniczne wg DIN 938
Wymiary i warunki techniczne wg DIN 938
Karta normy DIN 938Wymiary
wszystkie wartości w mm| Ød(nom) | b1 | b2, l ≤ 125 | b2, 125 < l ≤ 200 | b2, l > 200 | x1 | x2 |
|---|---|---|---|---|---|---|
| M6 | 6 | 18 | 24 | 2,5 | 1,25 | |
| M8 | 8 | 22 | 28 | 3,2 | 1,6 | |
| M10 | 10 | 26 | 32 | 45 | 3,8 | 1,9 |
| M12 | 12 | 30 | 36 | 49 | 4,3 | 2,2 |
| (M14) | 14 | 34 | 40 | 53 | 5 | 2,5 |
| M16 | 16 | 38 | 44 | 57 | 5 | 2,5 |
| (M18) | 18 | 42 | 48 | 61 | 6,3 | 3,2 |
| M20 | 20 | 46 | 52 | 65 | 6,3 | 3,2 |
| (M22) | 22 | 50 | 56 | 69 | 6,3 | 3,2 |
| M24 | 24 | 54 | 60 | 73 | 7,5 | 3,8 |
| (M27) | 25 | 60 | 66 | 79 | 7,5 | 3,8 |
| M30 | 30 | 66 | 72 | 85 | 9 | 4,5 |
| (M33) | 32 | 72 | 78 | 91 | 9 | 4,5 |
| M36 | 35 | 78 | 84 | 97 | 10 | 5 |
| M39 | 38 | 84 | 90 | 103 | 10 | 5 |
| M42 | 42 | 90 | 96 | 109 | 11 | 5,5 |
| (M45) | 45 | 96 | 102 | 115 | 11 | 5,5 |
| M48 | 48 | 102 | 108 | 121 | 12,5 | 6,3 |
| (M52) | 52 | 110 | 116 | 129 | 12,5 | 6,3 |
- b1
- długość gwintu części wkręcanej (koniec metalowy, ~1d)
- x1
- długość wybiegu gwintu przy końcu nakrętkowym
- x2
- długość wybiegu gwintu przy końcu wkręcanym (metalowym)
| Ød(nom) | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | M39 | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b1długość gwintu części wkręcanej (koniec metalowy, ~1d) | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 25 | 30 | 32 | 35 | 38 | 42 | 45 | 48 | 52 |
| b2, l ≤ 125 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 110 |
| b2, 125 < l ≤ 200 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 |
| b2, l > 200 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | ||
| x1długość wybiegu gwintu przy końcu nakrętkowym | 2,5 | 3,2 | 3,8 | 4,3 | 5 | 5 | 6,3 | 6,3 | 6,3 | 7,5 | 7,5 | 9 | 9 | 10 | 10 | 11 | 11 | 12,5 | 12,5 |
| x2długość wybiegu gwintu przy końcu wkręcanym (metalowym) | 1,25 | 1,6 | 1,9 | 2,2 | 2,5 | 2,5 | 3,2 | 3,2 | 3,2 | 3,8 | 3,8 | 4,5 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6,3 | 6,3 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødśrednica nominalna gwintu
- (…)wymiary nie zalecane
- b2 — długość gwintu części pod nakrętkę (koniec nakrętkowy), zależna od długości nominalnej l; dla długości pośrednich spoza zakresu tabeli b2 ≈ l – (x1 + 3)
Materiał i wykonanie
13 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- ISO 8992
Gwint
- Część wkręcana (koniec metalowy)
- 6k, wg DIN 13-51
- Część pod nakrętkę
- 6g, wg DIN 13-12, DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych
- 5.6, 8.8, 10.9
- Norma
- ISO 898-1
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Powierzchnia
- Wykończenie
- klasa 5.6: jak wytworzono; klasy 8.8, 10.9: czernione (termicznie lub chemicznie)
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłości powierzchni
- wg EN 26157-3
- Powłoki galwaniczne
- wg ISO 4042
Odbiór
- Procedura odbioru
- wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba dwustronna o długości części wkręcanej ~1d, z gwintem M12, o długości nominalnej l = 80 mm, klasy własności mechanicznych 8.8:
Śruba dwustronna DIN 938 – M12 x 80 – 8.8Opis
Śruba dwustronna wg normy DIN 938 (odpowiedniki: PN 82125), w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M8 do M20 i długościach 25–70 mm.
Specyfikacja produktu
8 pozycji| Klasa wytrzymałości | 8.8 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | bez łba (szpilka / pręt) |
| Napęd | brak |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 938 |
| Rodzaj | Śruba dwustronna |
| Wysokość | 1 × d |
DIN 938 · 29 wariantów
od 64,18 zł
brutto / opak
