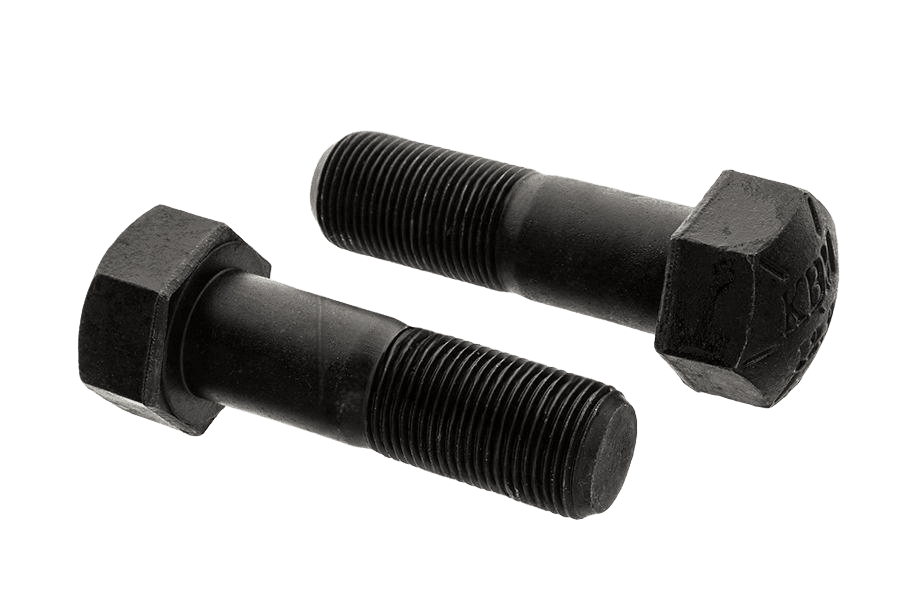

Śruba gąsienicy AN 261, kl. 12.9, bez powłoki
AN 261AN 261
OznaczenieAN 261 · 12.9 · Bez powłoki (surowe)
- Klasa wytrzymałości
- 12.9
- Pokrycie
- Bez powłoki (surowe)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość5 wariantów normy · 5 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 55 | 62 | 65 | 67 | 79 |
|---|---|---|---|---|---|
| M18x1,5 | Rozmiar M18x1,5, Długość 62: nie ma w normie | Rozmiar M18x1,5, Długość 65: nie ma w normie | Rozmiar M18x1,5, Długość 67: nie ma w normie | Rozmiar M18x1,5, Długość 79: nie ma w normie | |
| M20x1,5 | Rozmiar M20x1,5, Długość 55: nie ma w normie | Rozmiar M20x1,5, Długość 62: nie ma w normie | Rozmiar M20x1,5, Długość 67: nie ma w normie | Rozmiar M20x1,5, Długość 79: nie ma w normie | |
| M22x1,5 | Rozmiar M22x1,5, Długość 55: nie ma w normie | Rozmiar M22x1,5, Długość 65: nie ma w normie | Rozmiar M22x1,5, Długość 79: nie ma w normie | ||
| M24x1,5 | Rozmiar M24x1,5, Długość 55: nie ma w normie | Rozmiar M24x1,5, Długość 62: nie ma w normie | Rozmiar M24x1,5, Długość 65: nie ma w normie | Rozmiar M24x1,5, Długość 67: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 261karta katalogowa
karta katalogowaŚruba gąsienicy AN 261, kl. 12.9, bez powłoki — wymiary i warunki techniczne wg AN 261
Wymiary i warunki techniczne wg AN 261
Karta normy AN 261Wymiary — zależne od rozmiaru gwintu
wszystkie wartości w mm| Ø d | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 |
|---|---|---|---|---|
| k(max) | 18 | 19 | 22 | 24 |
| k(min) | 17,5 | 18,5 | 21,5 | 23,5 |
| s(max) | 27 | 30 | 32 | 36 |
| s(min) | 26,67 | 29,67 | 31,67 | 35,67 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ø d — nominalna średnica gwintu
- k — wysokość łba
- s — rozwartość klucza (wymiar pod klucz)
Wymiary zależne od długości nominalnej
wszystkie wartości w mm| Oznaczenie (d x l) | b | l(nom) | l(min) | l(max) |
|---|---|---|---|---|
| M18x1,5x55 | 28 | 55 | 54,4 | 55,6 |
| M20x1,5x60 | 31 | 60 | 59,4 | 60,6 |
| M20x1,5x65 | 38 | 65 | 64,4 | 65,6 |
| M22x1,5x62 | 35 | 62 | 61,3 | 62,7 |
| M22x1,5x67 | 39 | 67 | 66,3 | 67,7 |
| M24x1,5x79 | 47 | 79 | 78,4 | 79,6 |
- b
- długość gwintu (odcinek gwintowany, liczony od końca trzpienia)
| Oznaczenie (d x l) | M18x1,5x55 | M20x1,5x60 | M20x1,5x65 | M22x1,5x62 | M22x1,5x67 | M24x1,5x79 |
|---|---|---|---|---|---|---|
| bdługość gwintu (odcinek gwintowany, liczony od końca trzpienia) | 28 | 31 | 38 | 35 | 39 | 47 |
| l(nom) | 55 | 60 | 65 | 62 | 67 | 79 |
| l(min) | 54,4 | 59,4 | 64,4 | 61,3 | 66,3 | 78,4 |
| l(max) | 55,6 | 60,6 | 65,6 | 62,7 | 67,7 | 79,6 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- l — długość nominalna śruby
- Wariant M20x1,5x60 występuje w arkuszu normy, ale nie jest obecnie w naszej ofercie — zachowany dla kompletności
Wymiary — gwint calowy UNC
wszystkie wartości w mm| Ø d | 9/16-18 | 5/8-18 | 3/4-16 | 7/8-14 |
|---|---|---|---|---|
| bdługość gwintu | 29 | 30 | 32 | 34 |
| k(max) | 17 | 18 | 22 | |
| k(min) | 17,5 | 16,58 | 17,5 | 19,5 |
| s(max) | 22 | 24 | 28 | 32 |
| s(min) | 21,67 | 23,67 | 27,9 | 31,67 |
| l(nom) | 51 | 54 | 53 | 76 |
| l(min) | 50,4 | 53,4 | 52,4 | 75,4 |
| l(max) | 51,6 | 54,6 | 53,6 | 76,6 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ø d — oznaczenie gwintu calowego UNC (rozmiar x liczba zwojów na cal)
- k — wysokość łba
- s — rozwartość klucza
- l — długość nominalna śruby
- Tabela dotyczy wariantów calowych normy AN 261 — prowadzimy obecnie tylko wersje z gwintem metrycznym (tabela powyżej)
Warunki techniczne
9 pozycjiMateriał
- Stal, klasa własności 12.9
- Norma
- ISO 898-1
Cechowanie
- Klasa własności, cecha producenta
- Norma
- ISO 898-1
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965-2
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Powierzchnia
- bez pokrycia (jak wytworzono)
Oznaczanie
przykład zapisuPrzykład oznaczania śruby stopy gąsienicy z gwintem M18x1,5, długości nominalnej l = 55 mm, klasy własności 12.9:
Śruba stopy gąsienicy AN 261 - M18 x 1,5 - 12.9Opis
Śruba gąsienicy wg normy AN 261, w klasie własności 12.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M18x1,5 do M24x1,5 i długościach 55–79 mm.
Specyfikacja produktu
6 pozycji| Klasa wytrzymałości | 12.9 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 261 |
| Rodzaj | Śruba gąsienicy |
| Skok gwintu | 1,5 |
AN 261 · 5 wariantów
