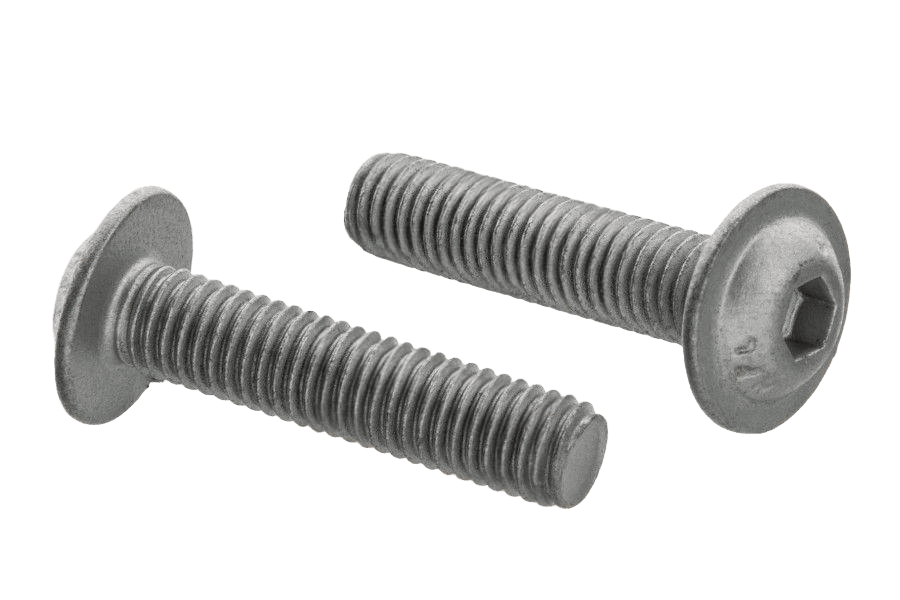

Śruba z łbem grzybkowym z kołnierzem ISO 7380-2, kl. 10.9, cynk płatkowy, pełny gwint
ISO 7380-2ISO 7380-2
OznaczenieISO 7380-2 · 10.9 · Cynk płatkowy srebrny (fl Zn)
- Klasa wytrzymałości
- 10.9
- Pokrycie
- Cynk płatkowy srebrny (fl Zn)
- Typ łba
- grzybkowy (kulisty)
- Napęd
- gniazdo 6-kątne (imbus)
Wybierz rozmiar
średnica × długość72 warianty normy · 14 w tym wykonaniuDługość 6–16 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | Rozmiar M3, Długość 25: nie ma w normie | Rozmiar M3, Długość 30: nie ma w normie | Rozmiar M3, Długość 35: nie ma w normie | Rozmiar M3, Długość 40: nie ma w normie | Rozmiar M3, Długość 45: nie ma w normie | Rozmiar M3, Długość 50: nie ma w normie | Rozmiar M3, Długość 60: nie ma w normie | Rozmiar M3, Długość 70: nie ma w normie | Rozmiar M3, Długość 80: nie ma w normie | Rozmiar M3, Długość 100: nie ma w normie | |||||||
| M4 | Rozmiar M4, Długość 35: nie ma w normie | Rozmiar M4, Długość 40: nie ma w normie | Rozmiar M4, Długość 45: nie ma w normie | Rozmiar M4, Długość 50: nie ma w normie | Rozmiar M4, Długość 60: nie ma w normie | Rozmiar M4, Długość 70: nie ma w normie | Rozmiar M4, Długość 80: nie ma w normie | Rozmiar M4, Długość 100: nie ma w normie | |||||||||
| M5s 3 | Rozmiar M5, Długość 35: nie ma w normie | Rozmiar M5, Długość 45: nie ma w normie | Rozmiar M5, Długość 50: nie ma w normie | Rozmiar M5, Długość 60: nie ma w normie | Rozmiar M5, Długość 70: nie ma w normie | Rozmiar M5, Długość 80: nie ma w normie | Rozmiar M5, Długość 100: nie ma w normie | ||||||||||
| M6s 4 | Rozmiar M6, Długość 6: nie ma w normie | Rozmiar M6, Długość 70: nie ma w normie | Rozmiar M6, Długość 80: nie ma w normie | Rozmiar M6, Długość 100: nie ma w normie | |||||||||||||
| M8s 5 | Rozmiar M8, Długość 6: nie ma w normie | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 100: nie ma w normie | ||||||||||||||
| M10s 6 | Rozmiar M10, Długość 6: nie ma w normie | Rozmiar M10, Długość 8: nie ma w normie | Rozmiar M10, Długość 10: nie ma w normie | Rozmiar M10, Długość 12: nie ma w normie | Rozmiar M10, Długość 14: nie ma w normie | Rozmiar M10, Długość 80: nie ma w normie | Rozmiar M10, Długość 100: nie ma w normie | ||||||||||
| M12s 8 | Rozmiar M12, Długość 6: nie ma w normie | Rozmiar M12, Długość 8: nie ma w normie | Rozmiar M12, Długość 10: nie ma w normie | Rozmiar M12, Długość 12: nie ma w normie | Rozmiar M12, Długość 14: nie ma w normie | Rozmiar M12, Długość 16: nie ma w normie | Rozmiar M12, Długość 45: nie ma w normie | Rozmiar M12, Długość 70: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 7380-2karta katalogowa
karta katalogowaŚruba z łbem grzybkowym z kołnierzem · grzybkowy (kulisty) · pełny gwint — wymiary i warunki techniczne wg ISO 7380-2
Wymiary i warunki techniczne wg ISO 7380-2
Karta normy ISO 7380-2Wymiary
wszystkie wartości w mm| Ød | P | Ødc | k | s |
|---|---|---|---|---|
| M3 | 0,5 | 6,9 | 1,65 | 2 |
| M4 | 0,7 | 9,4 | 2,2 | 2,5 |
| M5 | 0,8 | 11,8 | 2,75 | 3 |
| M6 | 1 | 13,6 | 3,3 | 4 |
| M8 | 1,25 | 17,8 | 4,4 | 5 |
| M10 | 1,5 | 21,9 | 5,5 | 6 |
| M12 | 1,75 | 26 | 6,6 | 8 |
| M16 | 2 | 34 | 8,8 | 10 |
- P
- skok gwintu
- Ødc
- średnica kołnierza
- k
- wysokość łba
- s
- rozmiar klucza (imbus)
| Ød | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| Ødcśrednica kołnierza | 6,9 | 9,4 | 11,8 | 13,6 | 17,8 | 21,9 | 26 | 34 |
| kwysokość łba | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 |
| srozmiar klucza (imbus) | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
Wymagania i powołane normy
9 pozycjiMateriał
- Stal
Własności mechaniczne
- Klasa własności
- 8.8, 10.9 (cechowanie: 08.8, 010.9), wg ISO 898-1
Wykończenie / powłoka
- jak wykonano
- Powłoki galwaniczne
- wg ISO 4042
- Powłoki płatkowe
- wg ISO 10683
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-12, ISO 261, ISO 965-2, ISO 965-3
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba z łbem wypukłym z gniazdem sześciokątnym z kołnierzem, z gwintem M12, o długości nominalnej l = 40 mm, klasy własności 10.9:
Śruba z łbem wypukłym z gniazdem sześciokątnym ISO 7380-2 – M12x40 – 010.9Opis
Śruba z łbem grzybkowym z kołnierzem wg normy ISO 7380-2, z gwintem na całej długości trzpienia, w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M5 do M12 i długościach 10–80 mm. W ofercie również w wykonaniu 10.9 ocynkowanym, nierdzewnym A2-70 i 10.9 surowym.
Specyfikacja produktu
8 pozycji| Klasa wytrzymałości | 10.9 |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Typ łba | grzybkowy (kulisty) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 7380-2 |
| Rodzaj | Śruba z łbem grzybkowym z kołnierzem |
| Długość gwintu | pełny gwint |
Wykonania ISO 7380-2
8 wykonańNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 7380-2 · 14 wariantów
